[雜談]美軍都市戰教範。

美國陸軍步兵學校,《建築區作戰步兵指南(An Infantryman's Guide to Combat in Built-up Area),FM 90-10-1。
FM 90-10-1 Default

雖然是1993年編定的東西,但實際上依然很實用。主要節錄第四章單兵戰鬥要領,與第八章武器的使用與效果部份。

這邊只節錄對於民兵或民眾所會用到的部份,至於一些如何架設詭雷、黑暗環境中掃蕩、陣地構築等專業軍事部份,暫先略去。

另篇:
@DarkAsk - [雜談]城市戰/市街戰/巷戰要領資料集中。 Urban Warfare #Triv...

Trivia
DarkAsk
基本戰鬥技巧。

每個人都要熟悉以下技巧:移動、進入建築、掃蕩建築、使用手榴彈、選擇與利用戰鬥位置、城市地區導航、偽裝。

移動:

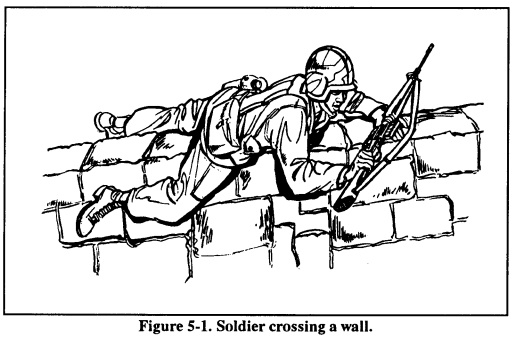

1.翻牆:低姿快速翻過牆頭,快速與低姿可以避免受到敵人火力打擊。
https://images.plurk.com/6GdWcTZVMuv7NLC3guj8hJ.jpg

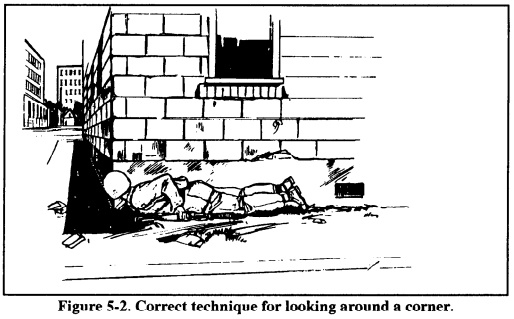

2.穿過轉角:在穿越轉角時要先觀察四周,最常犯的錯誤是將武器從牆角露出而暴露自己的位置(按:先露出武器,敵人察覺就等你感覺安全轉過時爆頭)。正確的觀察方式是,平躺在地上,避免武器露出,戴好頭盔探出頭,能觀察清楚即可。
https://images.plurk.com/776pAaAUrHmCeT3Au4eGsC.jpg
DarkAsk

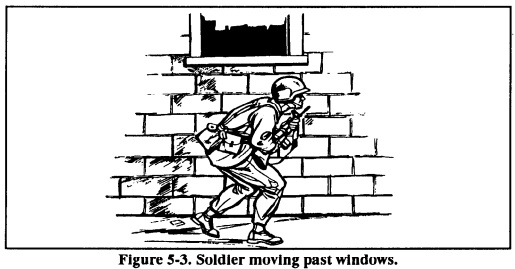

3-1.經過窗戶:最常犯的錯誤是露出頭部,而被室內的敵人擊中。正確方式是低伏到低於窗戶,保持自己的側面不會暴露,並且貼著建築物邊緣移動,如果建築物內的敵人要射擊,必須探出窗戶,而暴露在掩護火力下。
https://images.plurk.com/5lCNKQ6mViCsC7IR7Bi8Nx.jpg

3-2:經過地下室窗戶:很常遺漏,經過時一樣有機會被從室內射擊,應該緊貼著牆面跳過,避免露出腿。按:臺灣建築很少這樣的構造,但國外很常見這種半層地下室,有個通風窗與地面齊平。
https://images.plurk.com/5UrDhZWs5bGk10kevgVwa2.jpg
DarkAsk

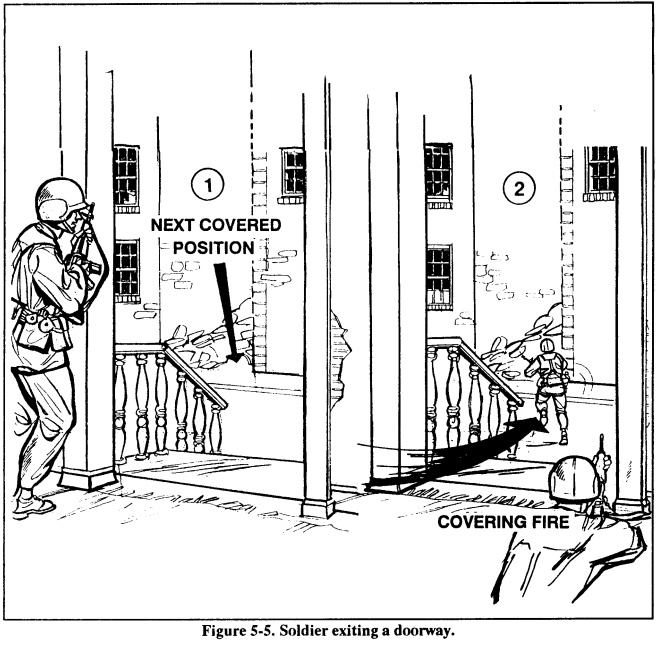

4.門口:通常不會用作出入,因為太過明顯,敵人多半已經鎖定這個出入口。如果必須要從門口出入,那就必須快速衝出,到達下一個隱蔽地點,使暴露的時間盡量縮短。重點:預先觀察位置(下一個隱蔽/掩蔽點)、速度、低姿與掩護火力。
https://images.plurk.com/2rbG2INcpM5RtUCM8eukko.jpg

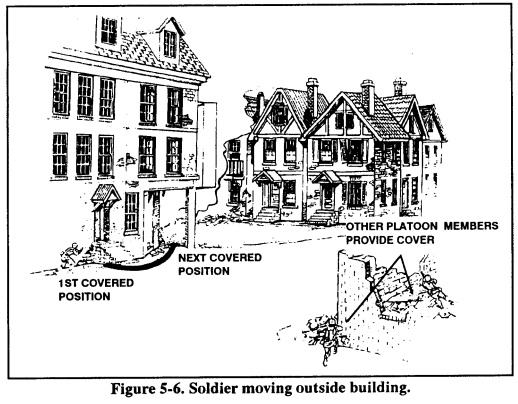

5.建物間移動:不可能永遠停留在建築物內,在戶外移動時,須依賴煙幕、掩護火力與隱蔽來保障移動安全。重點:緊貼牆角、利用陰影、減少暴露輪廓、快速移動至下個位置。如果此時敵人要攻擊移動者,就會暴露在另個位置的掩護火力下。圖中左邊是移動者,右下牆角是友軍的掩護火力。
https://images.plurk.com/5xPZfhlTUchzW5fvNkWXG3.jpg https://images.plurk.com/1k6VgC4LhUjRVr7TOdqgnO.jpg
DarkAsk
9.建物內部移動:伏低避免在窗戶暴露自己,如果一定要經過走廊時要緊貼牆壁,避免成為靶子。
https://images.plurk.com/3g35SQDEpHxp3mMBQFtaEl.jpg https://images.plurk.com/grKwGhI892n8WgvYGCW5c.jpg

按:在其他討論有專業人員分享,在駁火時,子彈有可能會因為彈跳而順著牆壁飛來,如果完全貼著牆面,很容易因此而中流彈,因此這邊的緊貼牆壁,應該是沿著牆壁移動,但不貼著牆面。

敵人經常在門窗設置詭雷,進屋時應該要避免觸動門把,可以向鉸鏈射擊然後將門踹開。
DarkAsk
10.進入建物:可能的話開出一個新的入口。

掃蕩建物時,從高層往下是首選,在高處無論是攻擊或是防禦都比較有利,被困在樓頂的敵人往往會頑抗到底或是從樓頂逃走,但在低層的敵人會選擇逃離建築,而這會使其暴露在火力下。

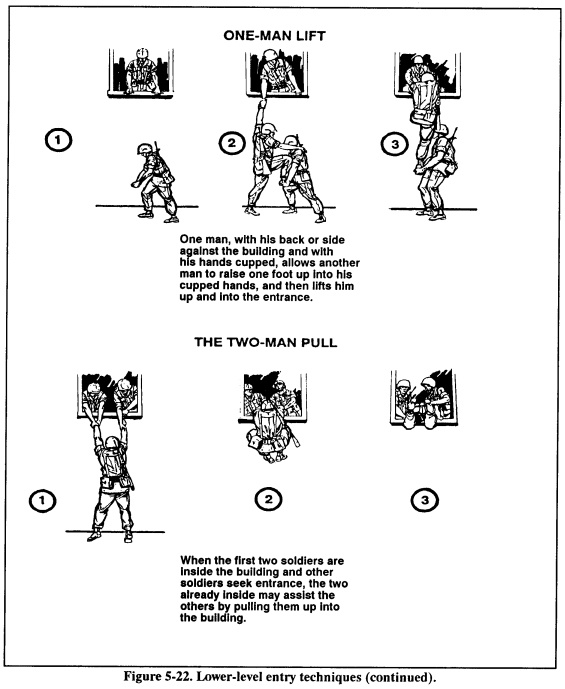

15.進入較低樓層的方式:請見示意圖。
https://images.plurk.com/475lLKBEfOOnyPTrrCH7IA.jpg https://images.plurk.com/42runlVpXs5ifHLbDNmLEe.jpg https://images.plurk.com/2GpnU4S8zWdgYcIDuitBOT.jpg
DarkAsk
17.建物內射擊:不要立姿射擊,身影在深色背景前很顯眼,槍口焰在夜間更是明顯的目標。應離窗口一段距離,避免敵人看到火光,採取跪姿或其他姿勢,防止輪廓過於突出。

使用射孔射擊時,確保槍口焰不會超出洞口被敵人看到。
https://images.plurk.com/7nzWd28fGg2CUeSo7LE5rH.jpg
DarkAsk
25.偽裝:穿上衣物,裸露的皮膚會反光,吸引敵人注意,黝黑的皮膚因為有自然分泌的油脂也會反光。如果沒有偽裝油膏的話,利用燒過的軟木、木炭等降低皮膚的裸露比例。泥土是最後的選擇,因為泥土容易剝落,而且還有致病的風險。

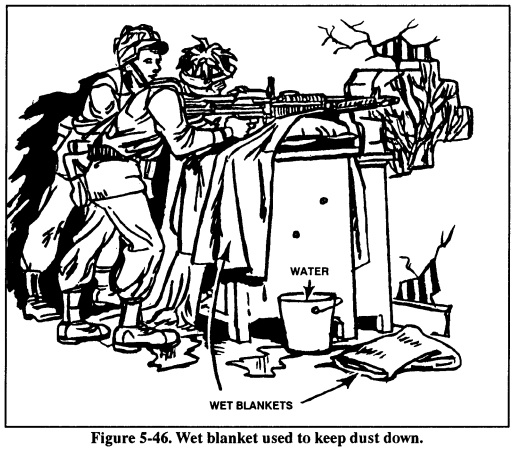

27.顏色與質地:武器的射擊位置應該用濕布覆蓋,如毯子、帆布、衣物,以防止射擊時激起塵土。
https://images.plurk.com/6dtKBHieLHLRxsxOqUEgpZ.jpg

※不要暴露在天際線上,讓自己融入背景。
※掩蔽與隱蔽是不同的,磚牆提供掩蔽,樹叢提供隱蔽。
DarkAsk
都市戰通常會演變成在匯聚的軸線上進行的混戰(也就是道路與十字路口),在計劃階段就要考慮到友軍誤射、跳彈與友軍互擊的危險。

大量的建築區內戰鬥,要考慮槍口焰與尾焰的效應。

即使是低穿透力的子彈,碰到裝飾牆、石膏夾板等都還是有足夠的穿透能力,普通的辦公家具如桌椅等都擋不住子彈,但是45到60公分厚的書可以。

一般空心磚牆對於5.56mm步槍彈的防護效果很有限,在掃蕩房間時須注意友軍火力是否會擊穿牆面、地板或天花板。

以下的障礙物可以在50公尺內防護5.56mm步槍彈:
一層沙袋、無鋼筋加固的五公分水泥牆、裝滿水或沙子的加侖油桶、裝滿沙子的輕武器彈藥箱、填充沙子的煤渣磚塊、膠合板磚、汽車車體。
DarkAsk
40榴彈發射器。MoNeNe 你的40榴咧?

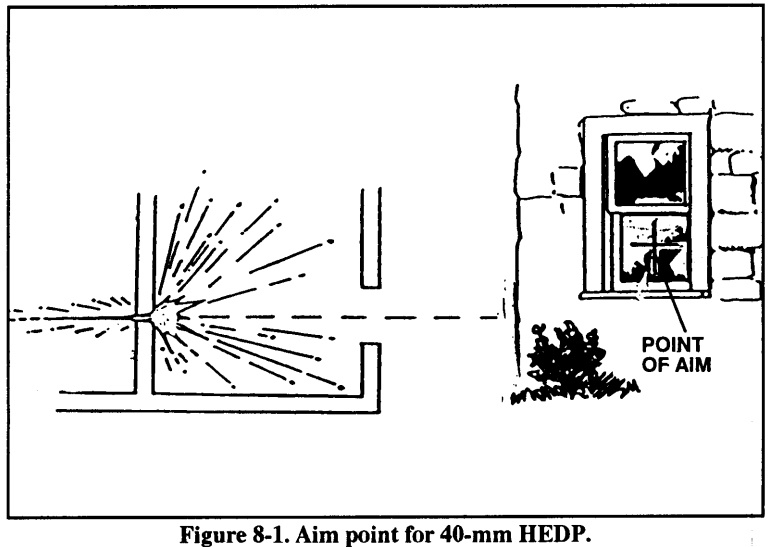

使用方式是將40榴彈射入房間,使其在遠端牆上爆炸,雖然爆破效果會消耗在擊穿後牆上,大量的破片會比爆炸的射流有更大殺傷效果。
https://images.plurk.com/1OSgyexGJklFzTQWdiow1y.jpg

輕型反裝甲武器。如M72、AT4、AT8火箭筒(LAW)。

對建築物時,瞄準點在射孔下下方六英吋處,可以提高殺傷牆後敵人效果。從窗戶射入會把能量浪費在穿透後牆上,而且也沒有太多破片。
https://images.plurk.com/1rG8ARprlFfUx2xXQ1Rzyw.jpg
DarkAsk
室內射擊LAW的注意事項:
1.在LAW後部與牆面間至少要淨空四英呎的空間。
2.室內至少要有20平方英呎的空氣流通空間,以防房間受損,一扇開著的門即可。
3.所有人員都要在武器的尾部之前,並佩戴頭盔、防護背心、護目鏡、耳塞。
4.移除所有窗戶上的玻璃。
5.移除武器尾部區域所有易燃物。
6.天花板至少要有兩公尺高。
7.事先潑濕地板。

RPG-7由於設計的關係,在目標前四公尺用鐵鍊掛起一層屏障,就能使火箭彈提早爆炸而失去效果。

在所有建築材料中,大石塊是最難擊穿的,無論是LAW、AT4、AT8、SMAW或RPG-7,都難以擊穿歐洲風格的厚石牆,最多是打出一個小坑。

多層磚牆也是輕型無後座力武器難以擊穿的,但可以被多發連續射擊擊穿。木牆則是防禦能力有限,即使是厚木牆也會被擊穿或炸碎。
DarkAsk

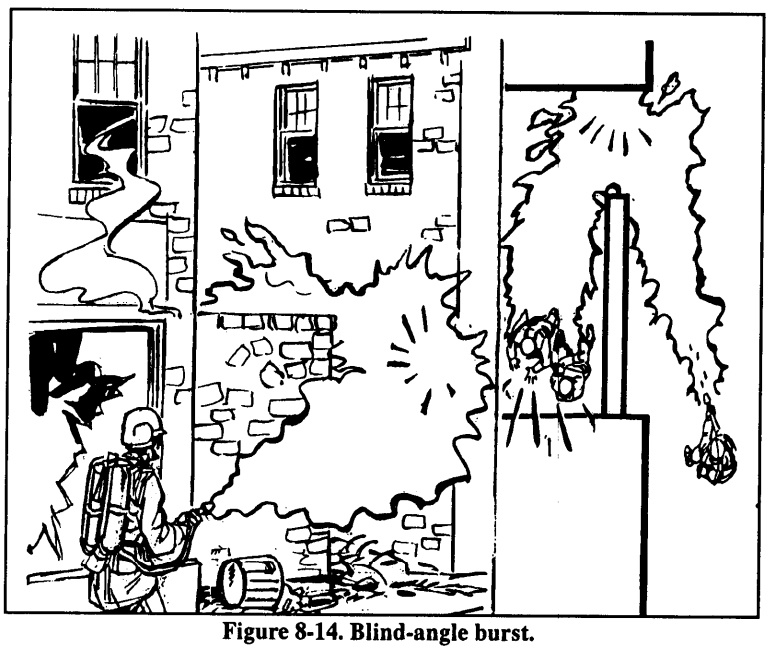

M2A1-7噴火器的射程只有20到50公尺,但可以使用盲角射擊,來使火焰反射進入敵方工事,而免於自探險境。
※按:因此面對敵人使用噴火器時,也要考慮到盲角射擊。
https://images.plurk.com/7dJI1nMmabdvDJLnbg6VDy.jpg

如果第一次冷噴,第二次一並點燃,會產生極大的火球,這種方式常被用來銷毀繳獲物資,或是消滅下水道的敵人。

破片手榴彈是城市戰中使用最頻繁的手榴彈,在近距離使用時,可在手中停兩秒再擲出,以防敵人擲回。在40榴彈打不到的地方,手榴彈可以拋擲、反彈來投入。
※按:不過沒把握還是不要搞這種數兩秒的以免自爆。
DarkAsk
以上。
Sixforce
現代應該比較難遇到用噴火器的部隊 台灣例外
PLA是目前最認真研發噴火器的軍隊
DarkAsk
Sixforce : 在越南大作戰很常看到。
Sixforce
DarkAsk : 克普魯星區也很常見
Krwsic
裡面有一半的知識可以用FPS遊戲中的生命買到經驗
永遠的真田幸村
GJ~
DarkAsk
Krwsic : 但真實人生無法接關。
夏貓。想在房間烤秋刀魚
25. 利用超過的軟木 燒過?
DarkAsk
Chikei
45到60公分厚的書
coffee ghost
現代大多數的噴火器都是彈體式的(基本上就是榴彈或火箭彈設計 只是以大面積縱火為主) 除了PLA確實少有保留直接噴火的噴火器
DarkAsk
Sixforce : coffee ghost : 我其實之前沒留意到噴火器可以盲角射擊,這本是1993年編定的教範,其實也滿舊的,大部份軍隊都已經淘汰這種設備。不過PLA還保有噴火器的建制,那也算是有用資訊。
DarkAsk
Chikei : 書中自有黃金屋誠不欺我。
Sixforce
DarkAsk : 那東西要說是噴火器不如說是大型手持直射煙火 加壓推進噴射開了就要等那個藥筒燒完 優點是真的燒很遠 但是面對三百公尺遠的碉堡我覺得跟一般噴火器也沒差太多 頂多是75M人型靶變成225M人型靶 (ry
DarkAsk
Sixforce : 那也不是這樣用的吧...。
Sixforce
DarkAsk : 噴火器基本上就燒碉堡壕溝 都市拿噴火器燒效果也不會太好 能燒的地方大部份都能丟榴彈進去
一般軍用噴火器射程大概50到100m 能噴120到150m就很頂了 一定在對方直射火力範圍內
它們想出來的辦法就額外加壓噴射 至少可以噴250m+ 推估超過300m 對燒碉堡來說大概安全一點點吧
DarkAsk
應該沒人會拿著噴火器去跟步槍對射吧...。
coffee ghost
沒有 磚牆非常軟
coffee ghost
混凝土五公分能抵你五塊磚都有剩
coffee ghost
磚牆一般只有五公分或十公分
Thinker
Thinker
如果以台灣和歐洲使用的紅磚來看,一般是平碶,應該是無法穿透,但磚塊會裂開
coffee ghost
他用了二十公分才擋下子彈
你這年頭去哪個磚牆二十公分厚
DarkAsk
那個,這邊說的磚牆是Cinder Block Wall,很脆弱。
https://imgs.plurk.com/QBl/TMg/WoqzFs5uQZvUAVze7HqF1QCllsR_lg.jpg
Thinker
coffee ghost : 我不知五公分的磚牆怎麼碶的,磚頭光是厚度都不止五公分。
Thinker
這種叫空心磚
tn推恵海人(路過的土木工程師
RC外牆是20cm混凝土抗壓280kg/cm2(通常會達到350kg/cm2
用槍打穿不太實際
DarkAsk
tn推恵海人(路過的土木工程師 : 其它段落有提到,現代都市的水泥建築還滿硬的,砲擊跟炸藥會有回彈效果。事實上這本教範有列出每種材質厚度的數據,換算成槍擊次數,有的看到什麼要300發的頭都痛了,就沒有一一列出。
coffee ghost
磚頭尺寸是6×11×20 基本上標準平砌厚度會是11cm 有些隔間壁為了省空間會砌立磚只有6cm
現在磚牆已經不磚重了 很少會有人砌20cm磚牆
Thinker
說到書本,我在家裡有規劃一個伏擊區,後面就是書櫃,堆滿書,以免穿透到隔壁。
Thinker
coffee ghost : 新知,我沒看過立起來的。
coffee ghost
呃對那是空心磚或俗稱水泥磚 磚牆通常中文還是指紅磚牆
tn推恵海人(路過的土木工程師
台灣的話可能要進房子裡面才有可能隔牆(輕隔間)打到人,舊一點RC民房隔間可能還是rc牆
可能還是要看地區花蓮的2層透天也是rc造的不是磚造
苗栗那邊有些新蓋4層透天還是加強磚造蓋的
DarkAsk
Thinker : coffee ghost : 我上面修正為空心磚牆。
Thinker
我個人覺得,台灣舊房子的隔間,應該都不會被 556 貫穿。新建的房子沒住過,不曉得 XD
coffee ghost
台灣建築物堅固程度比較有病 那些歐美國家牆用磚頭已經很硬了
tn推恵海人(路過的土木工程師
真的,地震和颱風還有白蟻造就硬到不行的一般民房
DarkAsk
tn推恵海人(路過的土木工程師 :
第一行,8英吋厚鋼筋混凝土,要打凹的最少要35發,而要打穿出一個射孔要250發。吃飽太閒才把幾百發子彈拿來幹這種事。
https://images.plurk.com/53BJ0oeeNdJjRXn7u6H43f.jpg
coffee ghost
RC隔間很少啦 除非是建築物蓋的時候就有用來當承重牆(大家不喜歡房屋中間有柱子用承重牆代替) 否則大多數包括一開始建案就做的隔間或是後來改建 都是磚牆外面包水泥而已
Thinker
那也夠厚了。
DarkAsk
台灣就...房子最少要能扛得過颱風跟地震...。
coffee ghost
才11cm 影片裡就用20(準確講是24)才擋住
反正不管啥磚牆你就算砌了三層磚也還是不如5cm 的混凝土
DarkAsk
無情業配。
【蔓】( ⎠°∀°)⎠
我玩潛行遊戲都有按照準則
Thinker
coffee ghost : 我附上的影片裡,只射穿兩塊直立的紅磚耶
coffee ghost
四塊吧 還是後面只有碎掉
Thinker
嚴格說起來,只讓第二塊裂開,很難說是否穿過去
Thinker
coffee ghost : 最後面那不是 556.
DarkAsk
討論兩磚三磚這個太細節了吧,這個教範也就是個大致準則,實際狀況要依現地調整。
coffee ghost
原來如此 我把最前面的木塊也看成一道碎掉的轉頭了 手機看太小
Thinker
而且 308 也只碎了三塊,第四塊完好,但第五塊有裂開。也就是說,第四塊以後是能量傳遞。很可能第三塊也只是因為貼在一起而傳遞過去
coffee ghost
喔對台灣基本上要蓋都是RC牆 很少跟你非加固混凝土的
Thinker
DarkAsk : 針對台灣的環境做分類,應該也很有用啦
DarkAsk
台灣就到處都是硬梆梆的鋼筋水泥...。
Thinker
不過共軍應該是用 AK 的 762 ?
DarkAsk
室內的裝飾隔間牆應該是擋不住步槍彈,基本上就是10公分一塊磚的厚度。
DarkAsk
Thinker : 這我就不懂了,理論上比較新的型號是95式,但能配發到什麼程度需要去查才知道。
台中拉麵JK(自稱)
95式也開始要被191式取代了。使用5.8口徑,這種彈藥是解放軍獨家所以沒有詳細資訊
DarkAsk
補一個美國陸軍總部2002年修訂的手冊,《城市地形中的聯合武裝行動(Combined Arms Operations in Urban Terrain)》,FM 3-06.11。

是電子網頁格式而非PDF,能夠用網頁翻譯工具直接看。
FM 3-06.11 TABLE OF CONTENTS

對民兵與民眾來說比較有用的是第三章的《城市戰鬥技巧》。
FM 3-06.11 Chapter 3
coffee ghost
95是舊的 不過191和95都是5.8 當然彈藥本身應該是會有改進
基本上還是可以當作跟556同級 有沒有M855A1那種黑科技穿透力就再說了
DarkAsk
台中拉麵JK(自稱) : coffee ghost : 我覺得重點是前線的普遍配發率能到多少,就像是國軍理論上是有T91,但很多部隊還是在用65K2。

沒辦法普遍配發的話,說多先進多黑科技都意義不大。實際狀況如何,看有沒有比較懂的噗友能分享。
DarkAsk
基輔的一位分析師,用書本完全地擋住了窗戶,以避免流彈打進家裡。
