這次的主姬擴SCiB後級設計
完全捨棄了線材改用電路板阻抗控制的訊號線
直接把DAC後方的2階LPF給取消
讓DAC輸出的階梯波直接進到後級放大

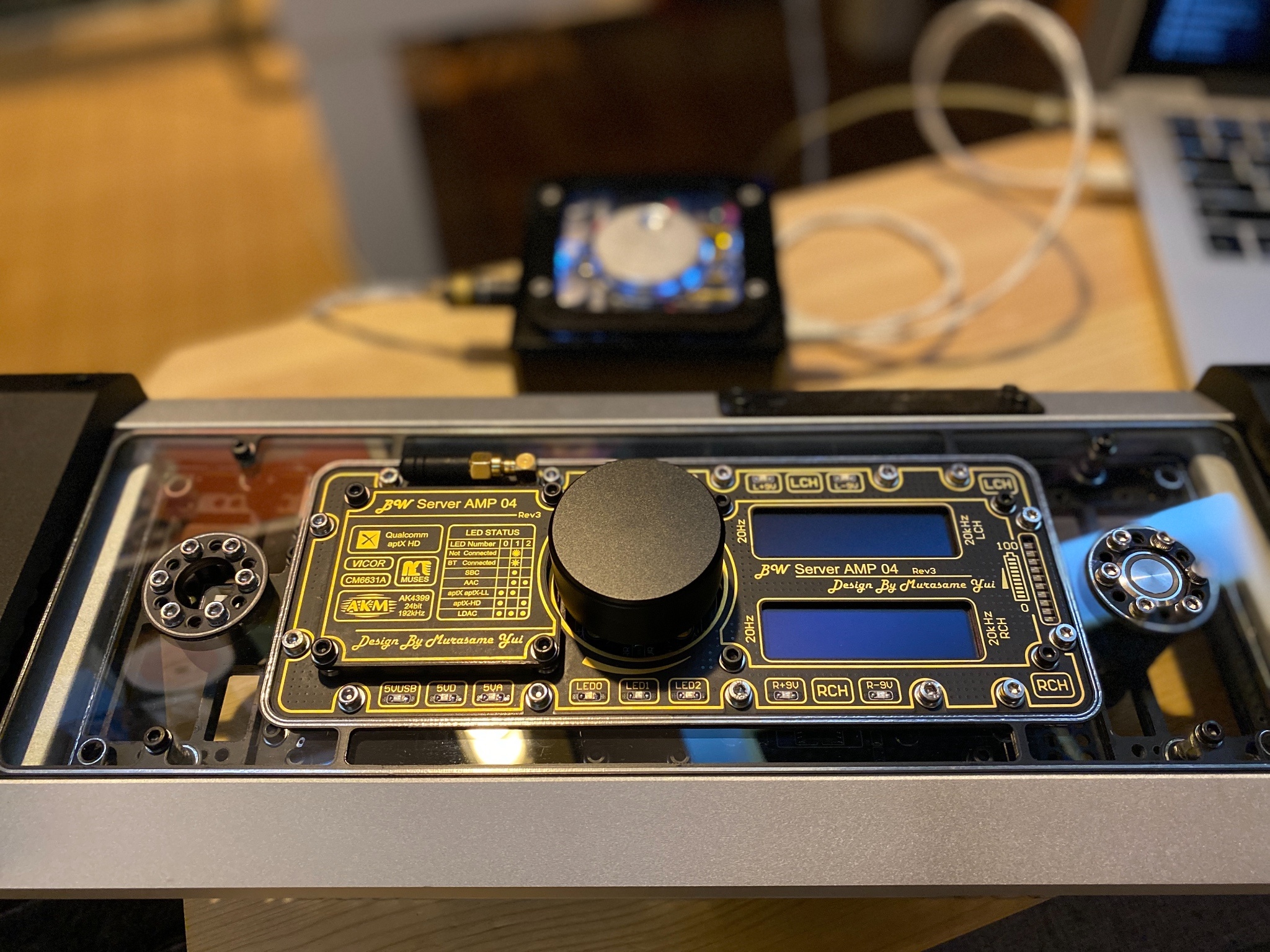

https://images.plurk.com/4g6gGcg22pcEHIqVeUu8Jk.jpg https://images.plurk.com/73CyQJaYQ6kGcfnGjMUnTH.jpg

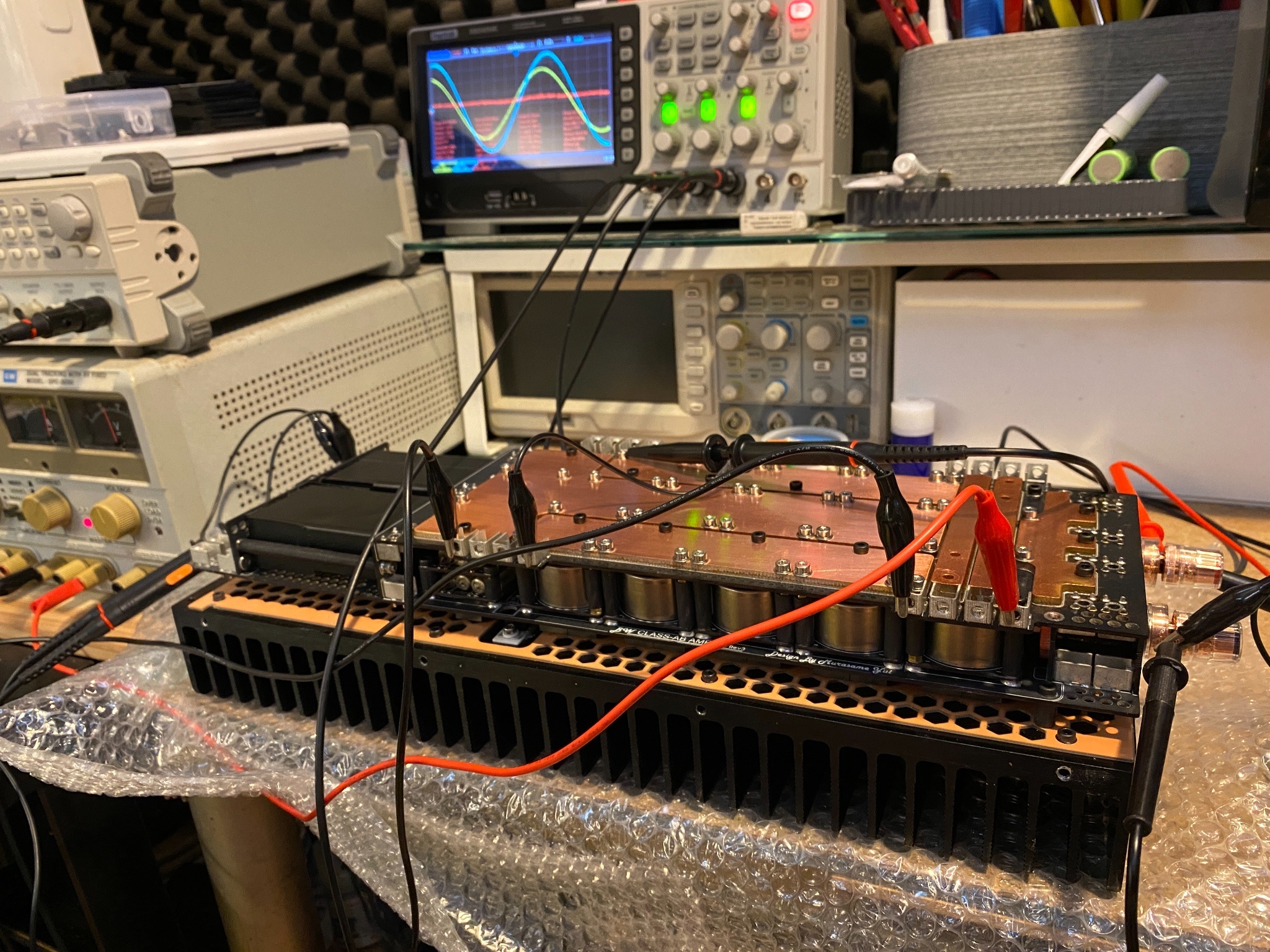

再由後級的電路自然形成的容抗
https://images.plurk.com/20xgUJ756EtakSFXAJF81i.jpg https://images.plurk.com/1wpYczfiMhI16SgeZj6DBk.jpg
以及加在MOS電阻腳上的磁珠作為高頻衰減阻尼
https://images.plurk.com/3zszgC3DGgDLB810DmxL9T.jpg
得到的結果就是定位超級精準的音場
最後只要再把上面的循序上電控制板 用IPLU300N04S4-R7 4N04R7超RDSon MOS-FET重做一片 聲音就可以再上一層樓啦！
ロリ好き@村雨唯
@bwstore
Tue, Sep 27, 2022 3:18 AM
主要是在DAC輸出尚未放大時做衰減
會把太多細微動態的訊號也一起吃掉
ロリ好き@村雨唯
@bwstore
Tue, Sep 27, 2022 3:19 AM
所以讓富含高頻訊號的波型
進到後級放大提高S/N比之後再做衰減
也就是由功率級充當LPF來做衰減
會更能還原細微的動態
ロリ好き@村雨唯
@bwstore
Tue, Sep 27, 2022 3:20 AM
這也是現在D-Class 放大主要的作法
LPF是放在功率級
ロリ好き@村雨唯
@bwstore
Tue, Sep 27, 2022 3:21 AM
@bwstore - 主姬擴SCiB後級聽到停不下來
ロリ好き@村雨唯
@bwstore
Tue, Sep 27, 2022 3:24 AM
Tue, Sep 27, 2022 3:30 AM
幾乎都是這台示波器已經看不出來的高頻成分
但是卻主宰了整個聲音的生命

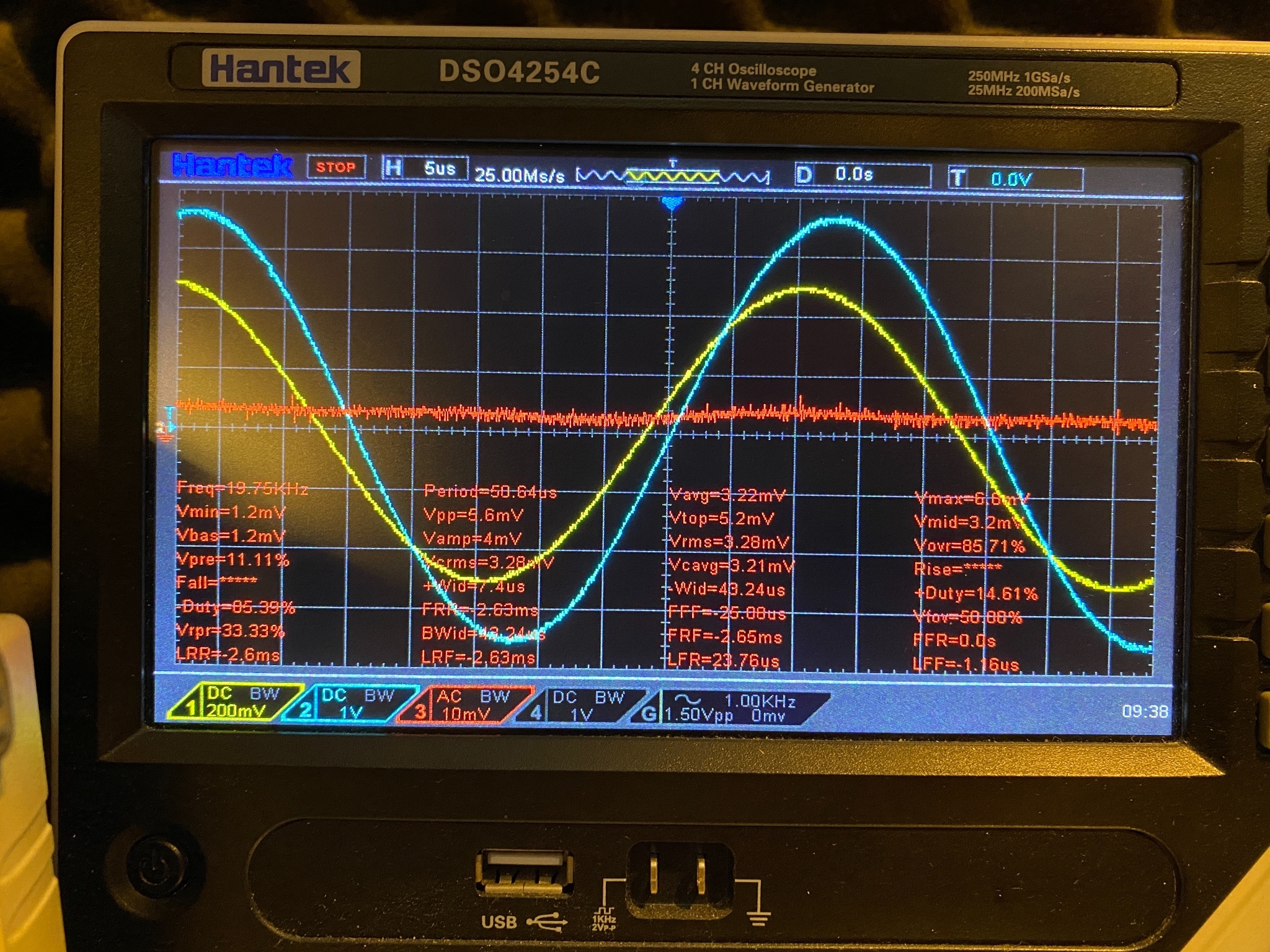

https://images.plurk.com/6JTfdVIDg1wcs0ztDOu87o.jpg

黃色是輸入
藍色是輸出
紅色是電源軌電壓波動
負載5ohm 抽載時電源軌波動只有5.6mV
這還是用電源供應器爛線測的數值

改接Toshiba 鈦酸鋰電池的我還沒測過要試試
不過應該更小才對，可能到零點幾mV而已

結論是（需要添購一台30萬NT 的太克示波器才行
ロリ好き@村雨唯
@bwstore
Tue, Sep 27, 2022 3:26 AM
這玩法，功率級要是不夠穩定就震盪燒毀囉
ロリ好き@村雨唯
@bwstore
Tue, Sep 27, 2022 3:27 AM
後級模組有夠漂亮
https://images.plurk.com/4pd2HgZPW2t2uLbBCjWpBd.jpg
ロリ好き@村雨唯
@bwstore
Tue, Sep 27, 2022 3:33 AM
後級模組一聲道7kg
ロリ好き@村雨唯
@bwstore
Tue, Sep 27, 2022 3:52 AM
Tue, Sep 27, 2022 3:57 AM
與輸入相比，20kHz 輸出偏移約 3us
影響頻率在 333KHz以上不影響音頻範圍
