主姬擴SCiB 後級
又把500W AC/DC 重畫一遍終於滿意了
送去做板子
https://images.plurk.com/5JthkRGvMhZPKqgBII3Ldt.jpg https://images.plurk.com/2RIGmkp9n83Se2oP07jCtY.jpg https://images.plurk.com/51tryPF9fbgXEoxqJZCsRa.jpg
現在同時有七個料號板子在製作
包含實驗板八月份一共送了十片板子去做
現在在做的這七片板子回來後
就是一台完整的主姬擴SCiB後級了
https://images.plurk.com/1h5qfGzYBmZc1kwl2PHsrm.jpg
ロリ好き@村雨唯
@bwstore
Tue, Aug 23, 2022 7:39 AM
AC/DC 是主姬擴的最後一片拼圖
終於畫到自己滿意可以送去做啦
ロリ好き@村雨唯
@bwstore
Tue, Aug 23, 2022 7:43 AM
八月送了10張板子去做
大約是抽卡50單的價格
ロリ好き@村雨唯
@bwstore
Tue, Aug 23, 2022 7:52 AM
Tue, Aug 23, 2022 8:29 AM
AC/DC 重畫了三次哈哈哈哈
ロリ好き@村雨唯
@bwstore
Tue, Aug 23, 2022 8:02 AM
Tue, Aug 23, 2022 8:02 AM
強迫症發作沒得妥協
ロリ好き@村雨唯
@bwstore
Tue, Aug 23, 2022 8:30 AM
第一次
一次側走線有點混亂
https://live.staticflickr.com/65535/52302049721_1f399eeab3_o.png
https://live.staticflickr.com/65535/52301070967_a7f81b0cd5_o.png
https://live.staticflickr.com/65535/52302049661_7259aee9c9_o.png
ロリ好き@村雨唯
@bwstore
Tue, Aug 23, 2022 8:30 AM
Tue, Aug 23, 2022 8:31 AM

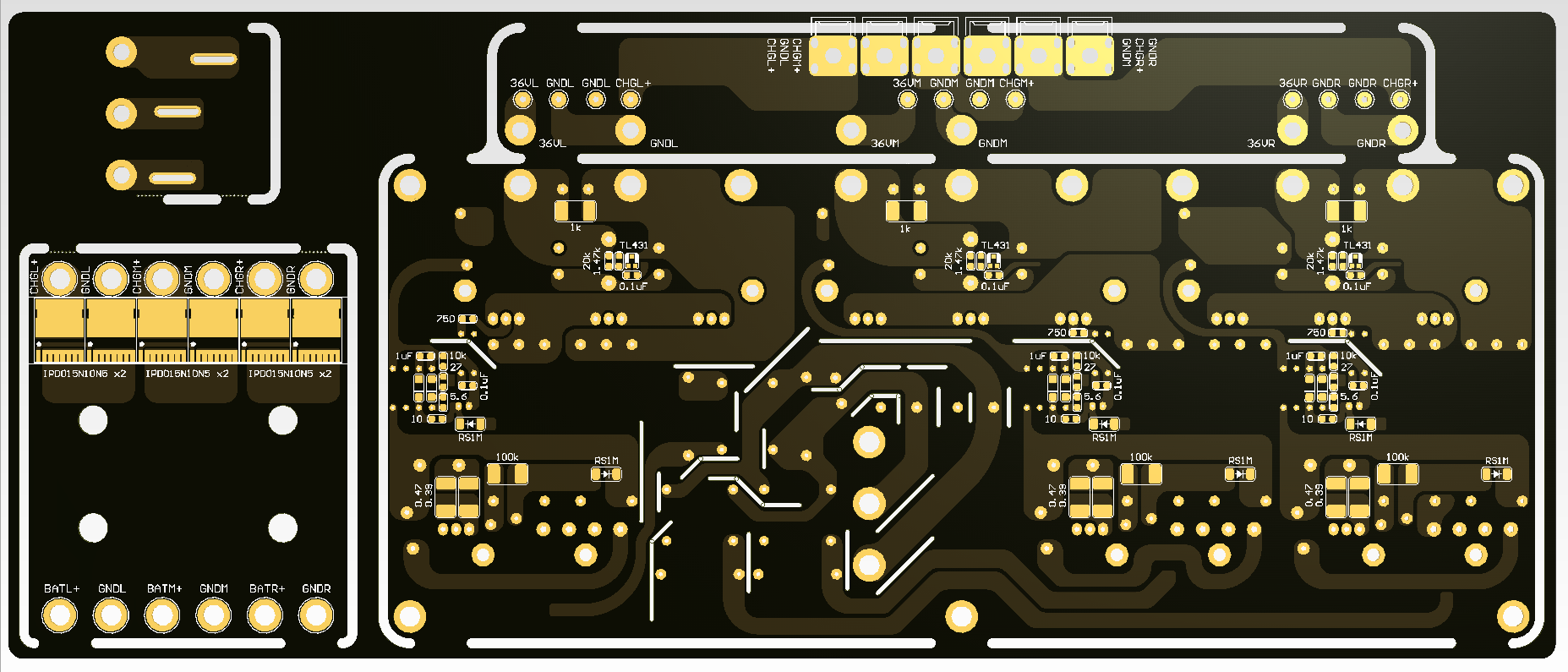

第二次
把變壓器極性整個對調
一次側MOS和橋整翻面後順非常多
搞定啦~~比前一版走線順太多
https://images.plurk.com/1zMf6OIpMd5jIvKaWDA8gm.png
https://images.plurk.com/3gCelNt9Topm3zSSa612Nl.png
ロリ好き@村雨唯
@bwstore
Tue, Aug 23, 2022 8:31 AM
Tue, Aug 23, 2022 8:33 AM
第三次則是控制迴路部分拆掉轉向90度讓走線最佳化
https://images.plurk.com/5JthkRGvMhZPKqgBII3Ldt.jpg
https://images.plurk.com/2RIGmkp9n83Se2oP07jCtY.jpg
https://images.plurk.com/51tryPF9fbgXEoxqJZCsRa.jpg
ロリ好き@村雨唯
@bwstore
Tue, Aug 23, 2022 8:32 AM
越來越漂亮真開心
ロリ好き@村雨唯
@bwstore
Tue, Aug 23, 2022 8:32 AM
驅動部分的訊號線都走得很短很直沒有繞來繞去就是讚啦
