百萬電腦主機組裝進度Part1
カユキ
@Hinata_Kayuki
Mon, Jul 5, 2021 7:18 PM
https://images.plurk.com/5AChImEwepaF7179l14Cw.jpg
先來一張水冷零件全家福
カユキ
@Hinata_Kayuki
Mon, Jul 5, 2021 7:19 PM
https://images.plurk.com/6gfMfydtlW3lyW4KJzhYgK.jpg https://images.plurk.com/665Wge4CPhABllQbC1ijRH.jpg

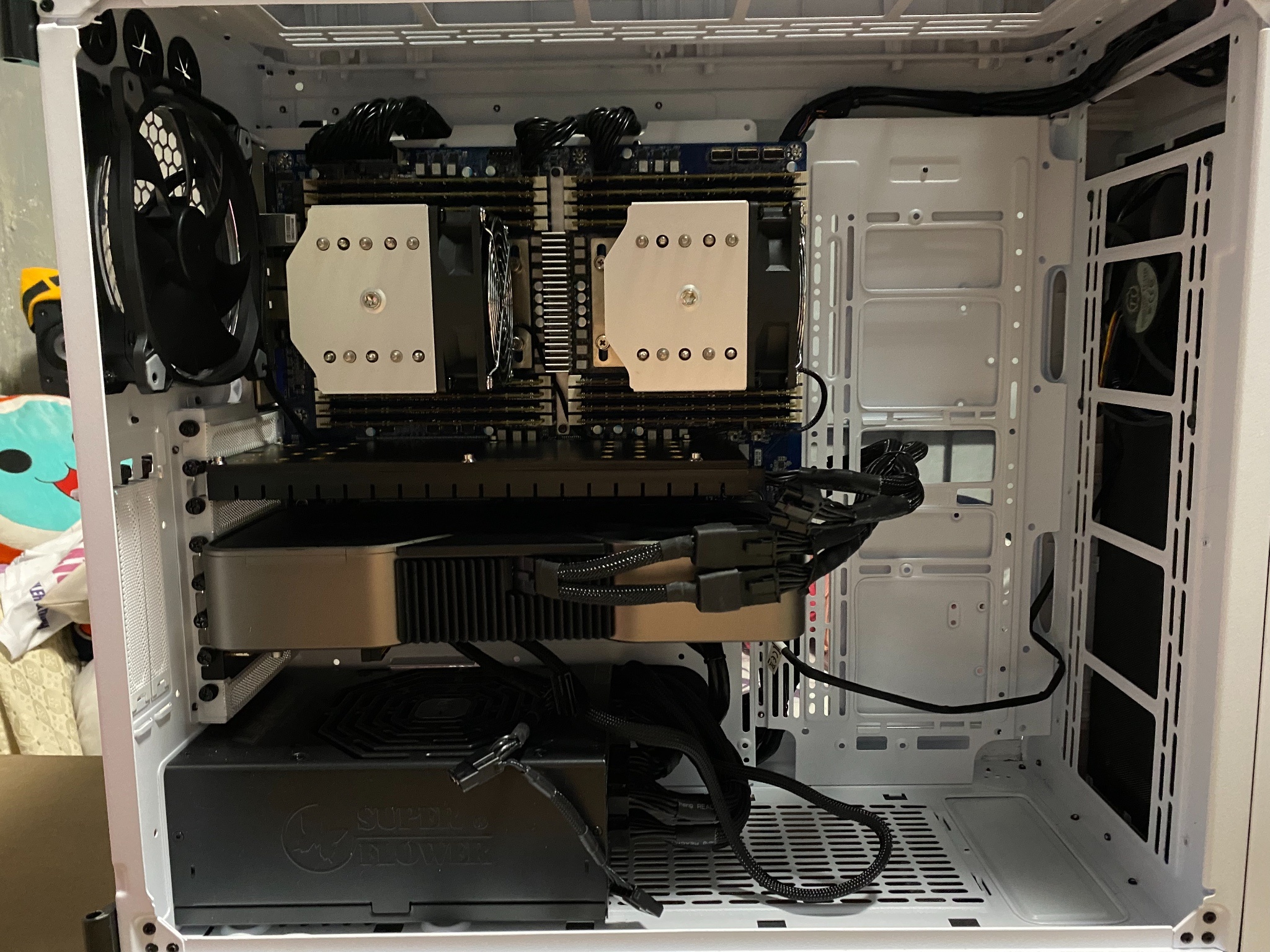

拆主機板
カユキ
@Hinata_Kayuki
Mon, Jul 5, 2021 7:20 PM
https://images.plurk.com/DveYirIytvjM82urLcAxU.jpg

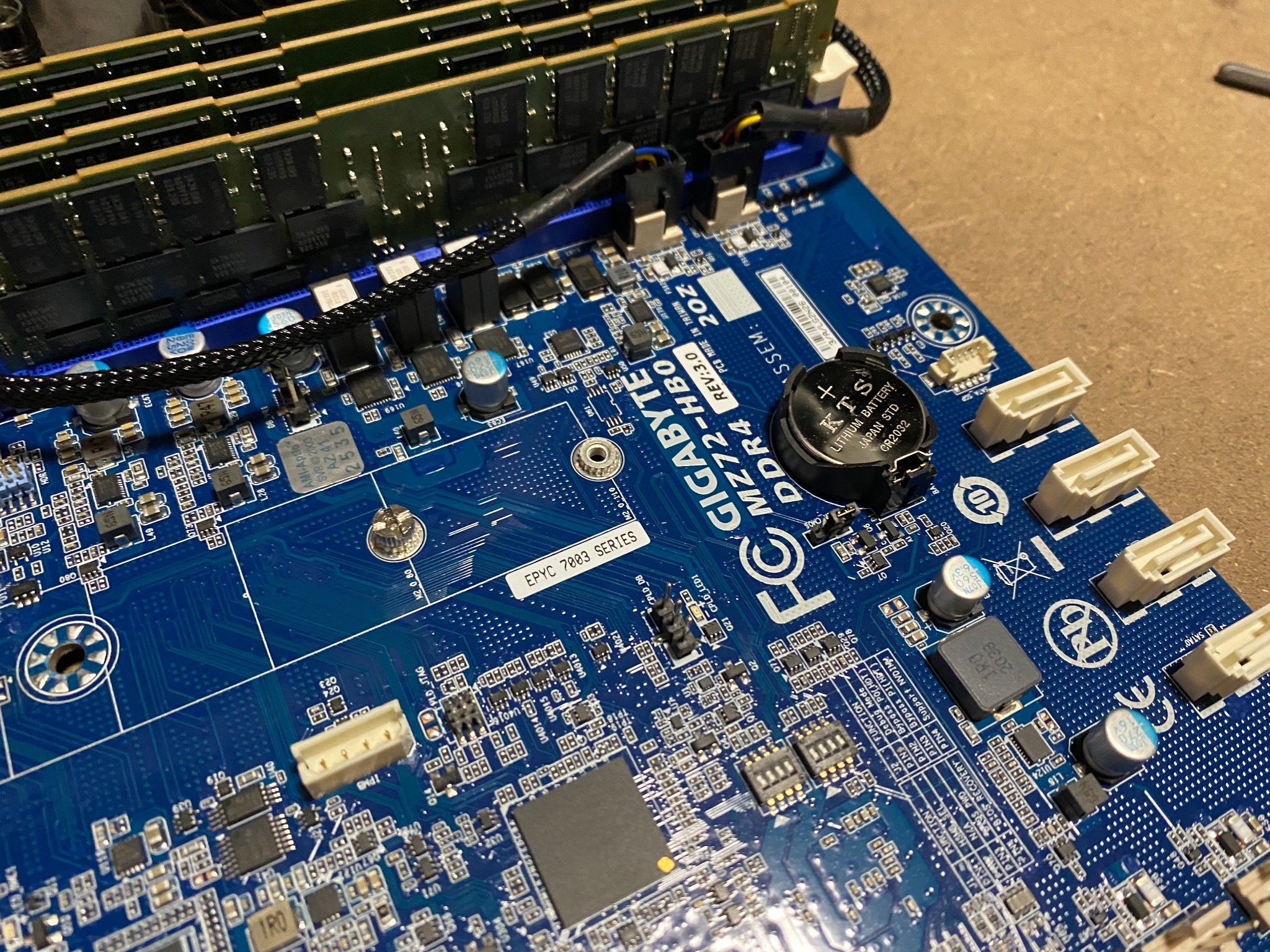

雞排mz72-hb0
台灣製造 單價52000左右
カユキ
@Hinata_Kayuki
Mon, Jul 5, 2021 7:21 PM
https://images.plurk.com/4D9wZgku9omPDZXLh4bdPh.jpg 很多記憶體
カユキ
@Hinata_Kayuki
Mon, Jul 5, 2021 7:21 PM
https://images.plurk.com/4h2uHWWyhriXZvYoSgSVyW.jpg

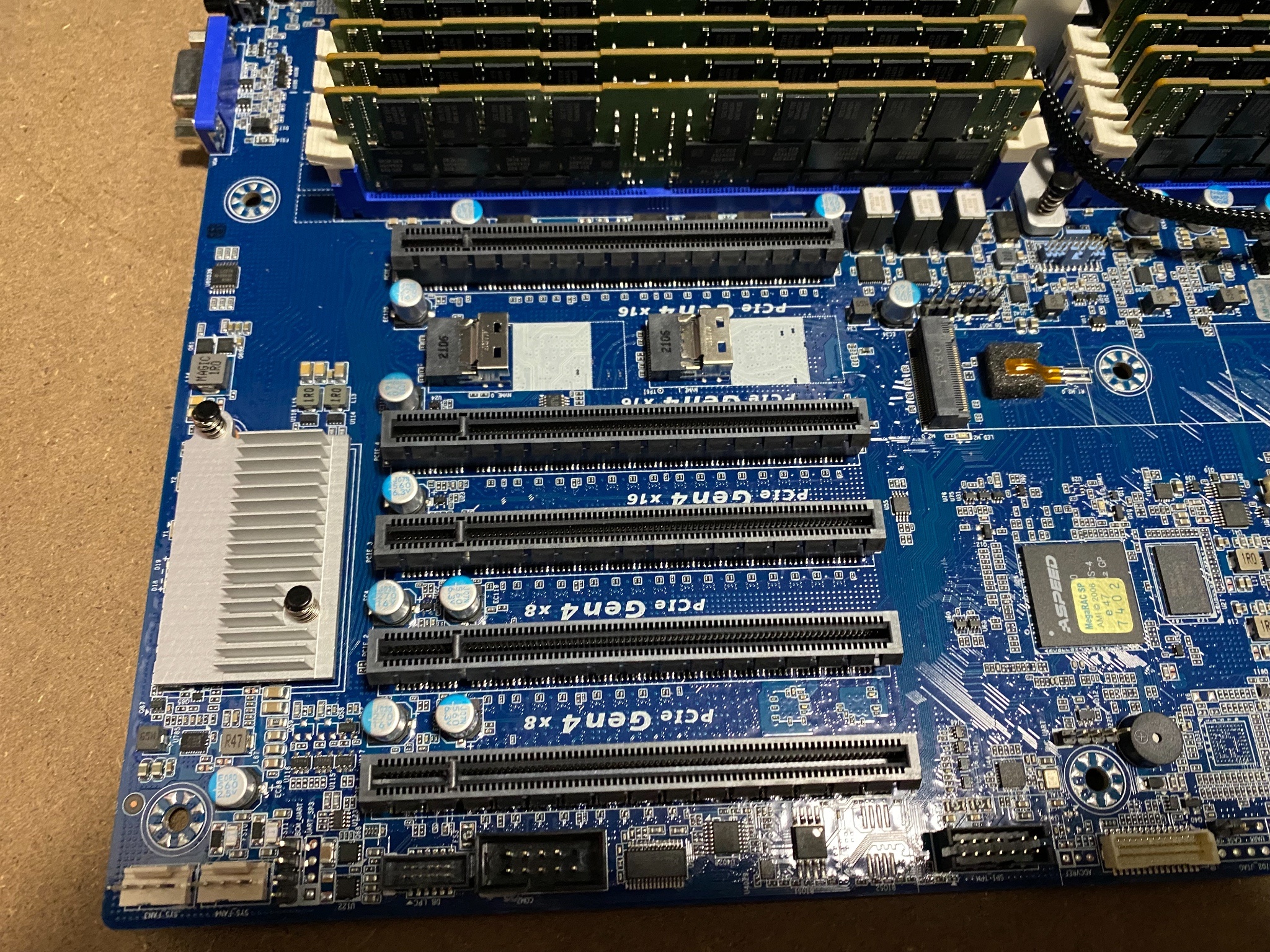

Pcie通道分配 全部都是pcie4.0
カユキ
@Hinata_Kayuki
Mon, Jul 5, 2021 7:22 PM
https://images.plurk.com/7sYGolf7WCPG1BvYsmp0Dn.jpg

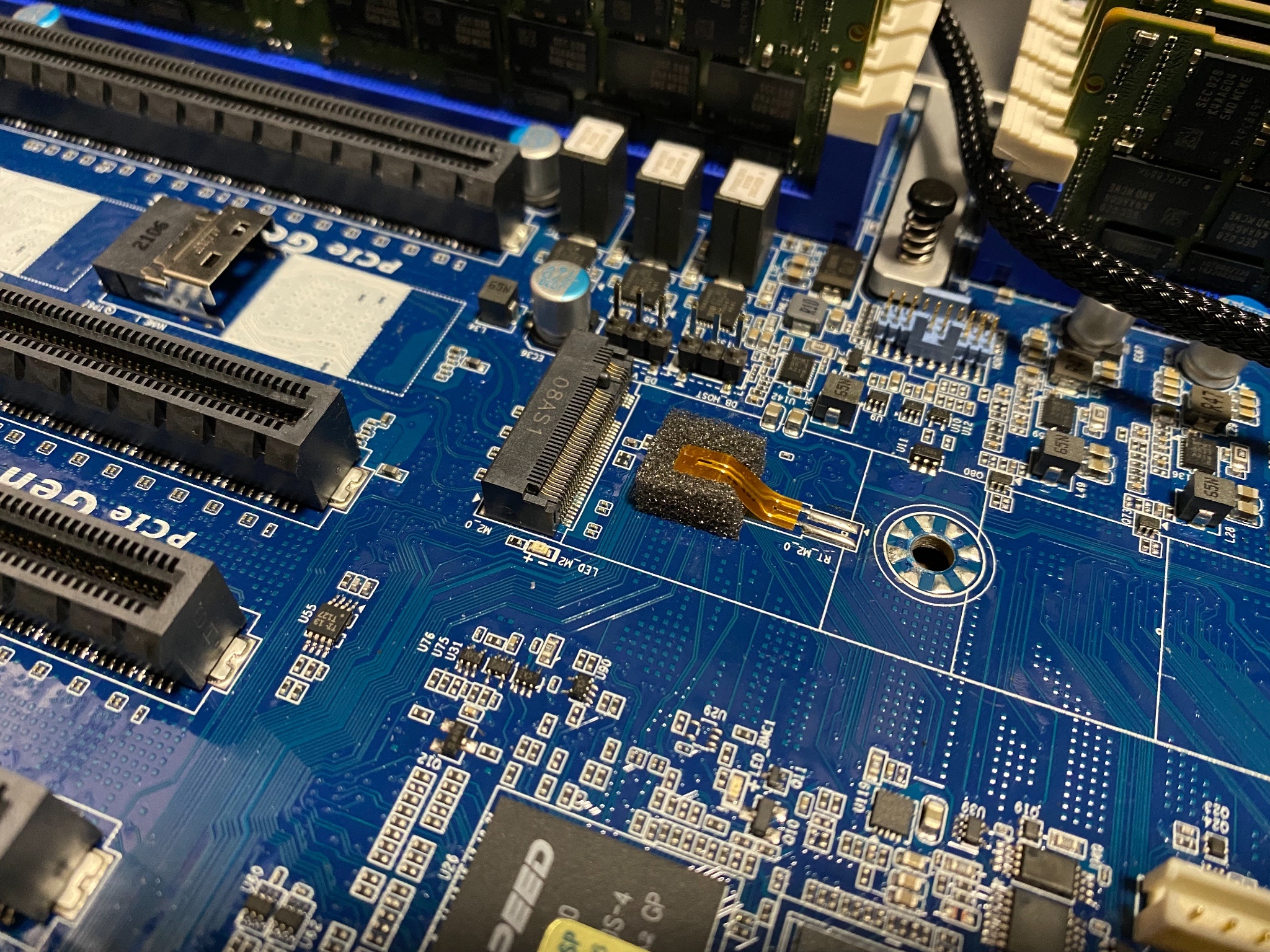

M.2 溫度sensor 少見的設計
カユキ
@Hinata_Kayuki
Mon, Jul 5, 2021 7:22 PM
https://images.plurk.com/1Eyg0NgZ3PXv4Aa2nd017h.jpg
背面io
カユキ
@Hinata_Kayuki
Mon, Jul 5, 2021 7:23 PM
https://images.plurk.com/77H9Sp7x8cHNpdZiB50I36.jpg

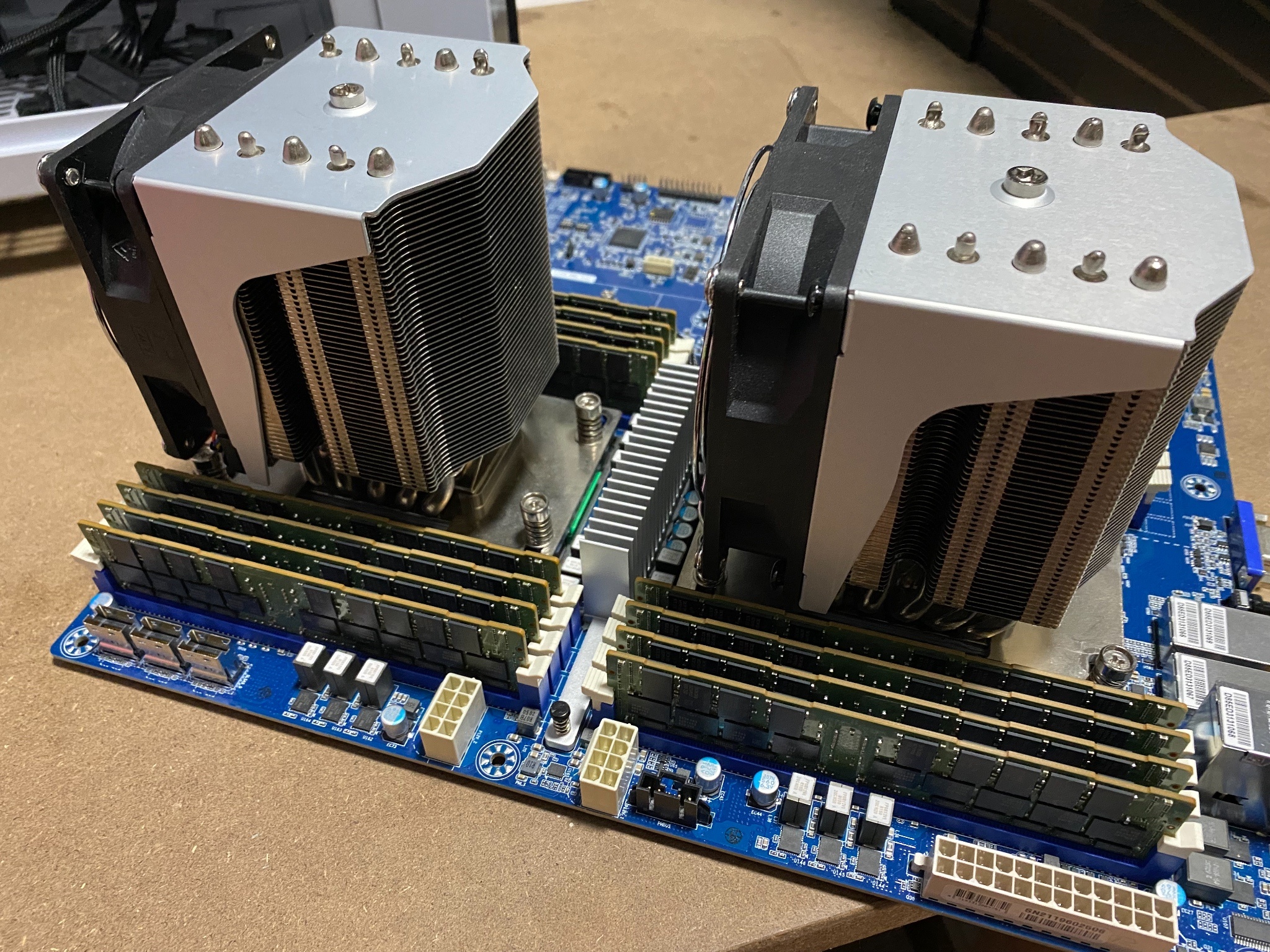

碩大的塔扇
カユキ
@Hinata_Kayuki
Mon, Jul 5, 2021 7:23 PM
https://images.plurk.com/5UzvJhFiHVb8NAiIwzvHxP.jpg
三組Minisas
カユキ
@Hinata_Kayuki
Mon, Jul 5, 2021 7:24 PM
Mon, Jul 5, 2021 7:26 PM
https://images.plurk.com/1OYCRxeGwGyrCXnUqk5yHQ.jpg https://images.plurk.com/2jcSGYTKYk81IWiTgbKDPb.jpg https://images.plurk.com/6izrtDDysHh7mJ3mX1QFBR.jpg

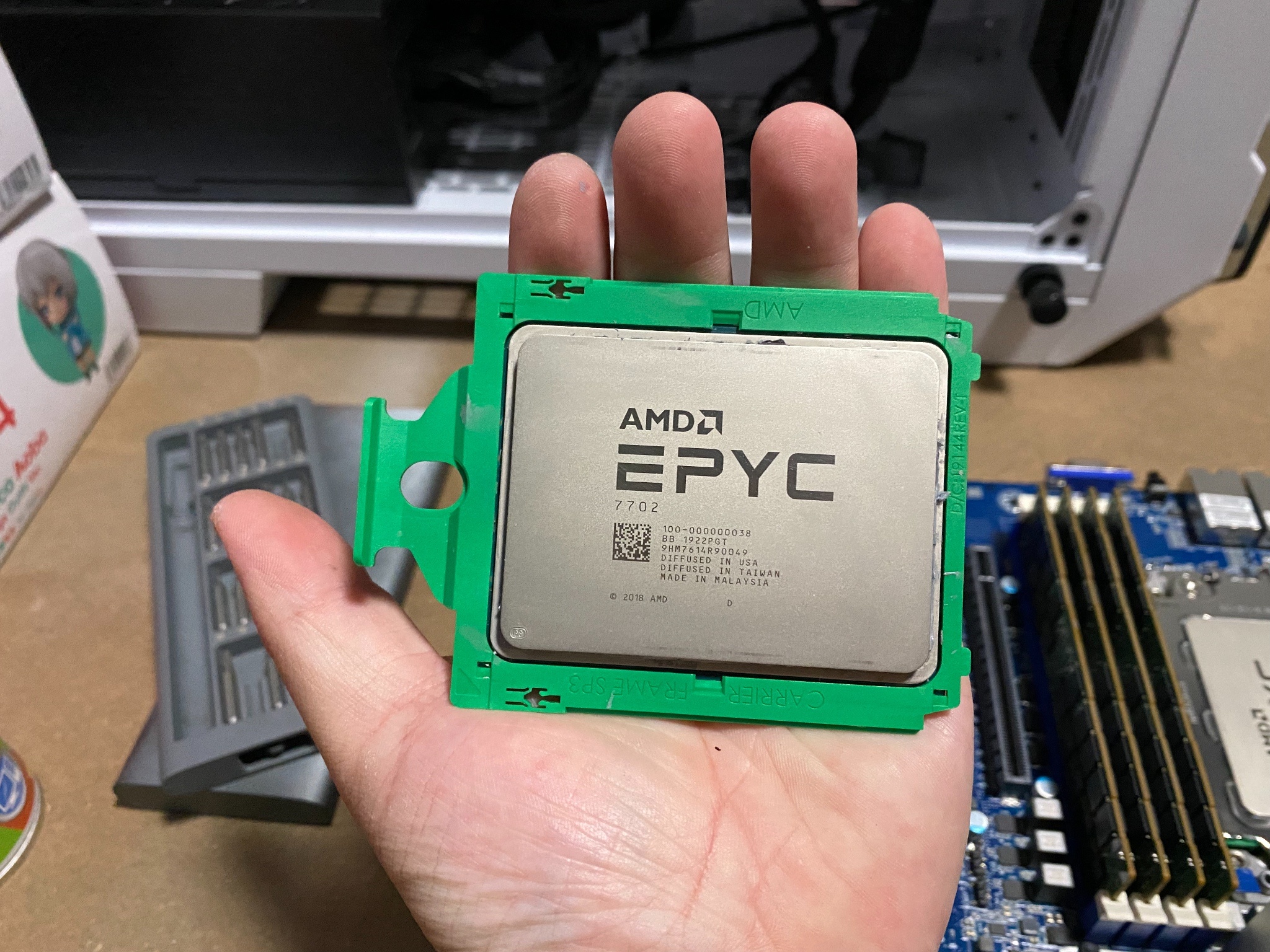

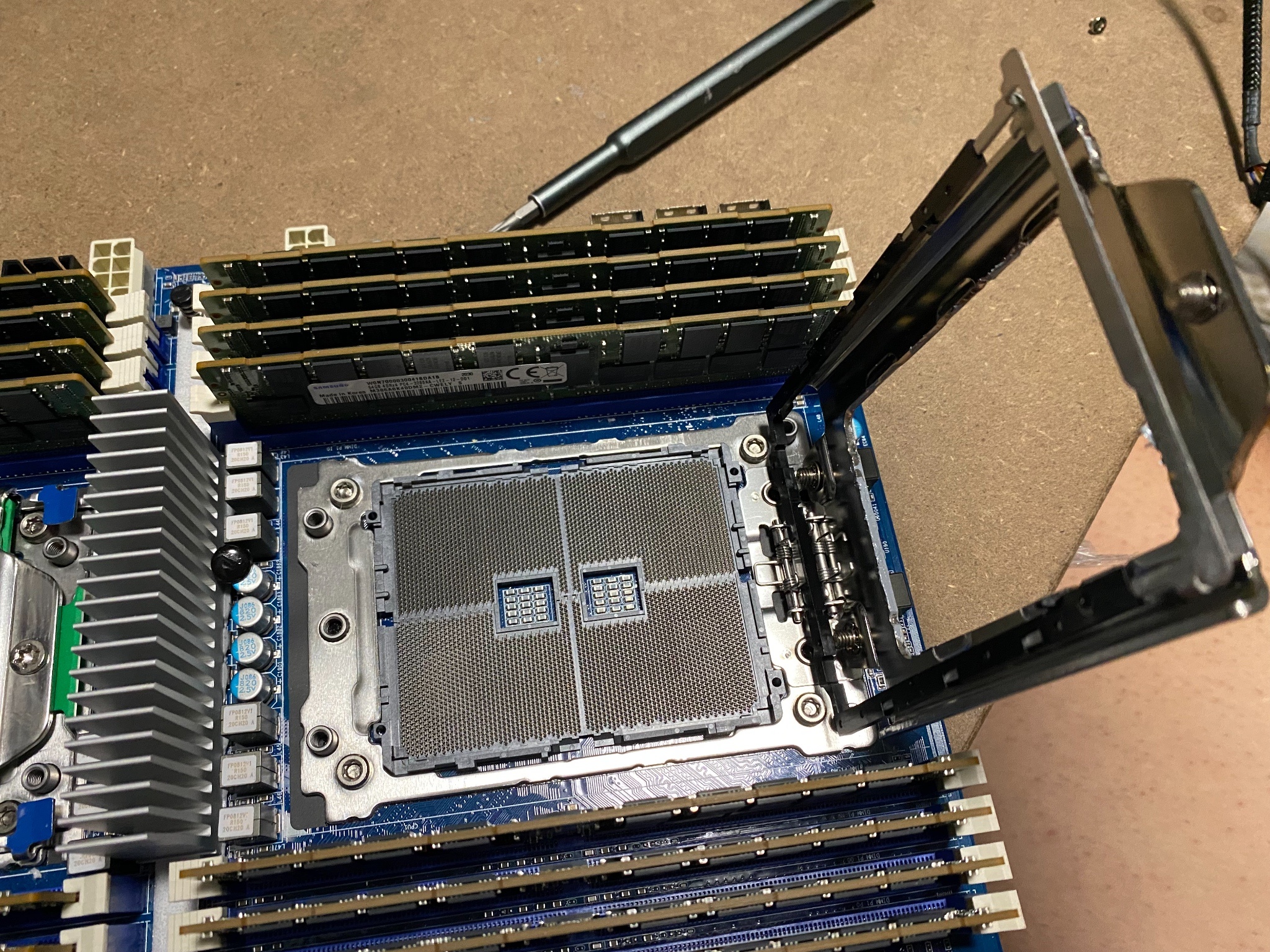

兩顆amd epyc7702 sp3
巴掌大的cpu以及cpu插座
單顆64c128t 2.0Ghz
兩顆就是128c256t
工作管理員數框框很爽
https://www.amd.com/...
カユキ
@Hinata_Kayuki
Mon, Jul 5, 2021 7:28 PM
https://images.plurk.com/6hc9wiWTsMonh3lT8A85Dm.jpg

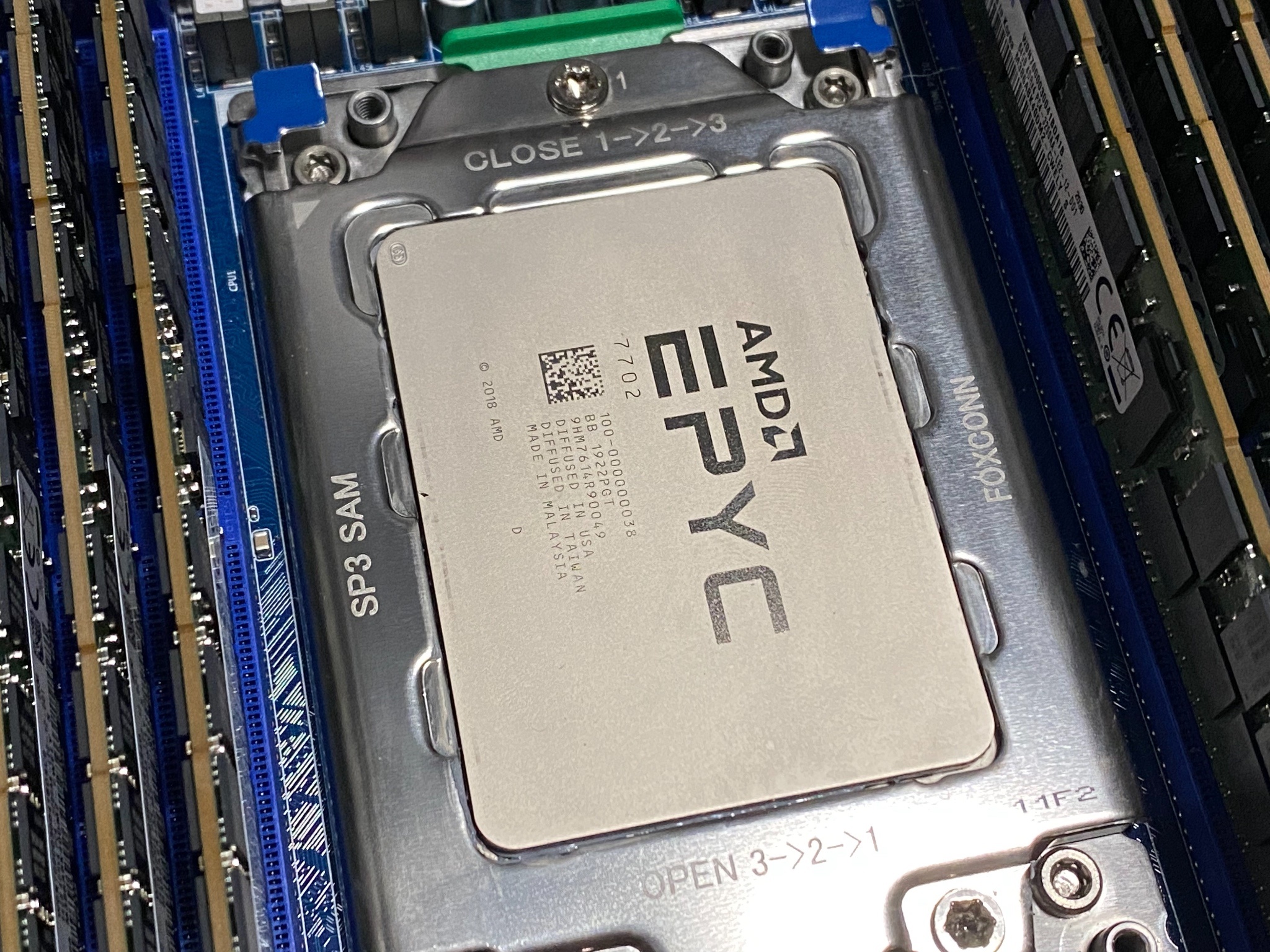

這種巴掌大的cpu安裝與拆卸螺絲都要按照順序
カユキ
@Hinata_Kayuki
Mon, Jul 5, 2021 7:29 PM
Mon, Jul 5, 2021 7:31 PM
https://images.plurk.com/5ltxFlqg2lWeXTcb2KwcwW.jpg https://images.plurk.com/5mnmguZ0A15JQgdsmYtjV5.jpg

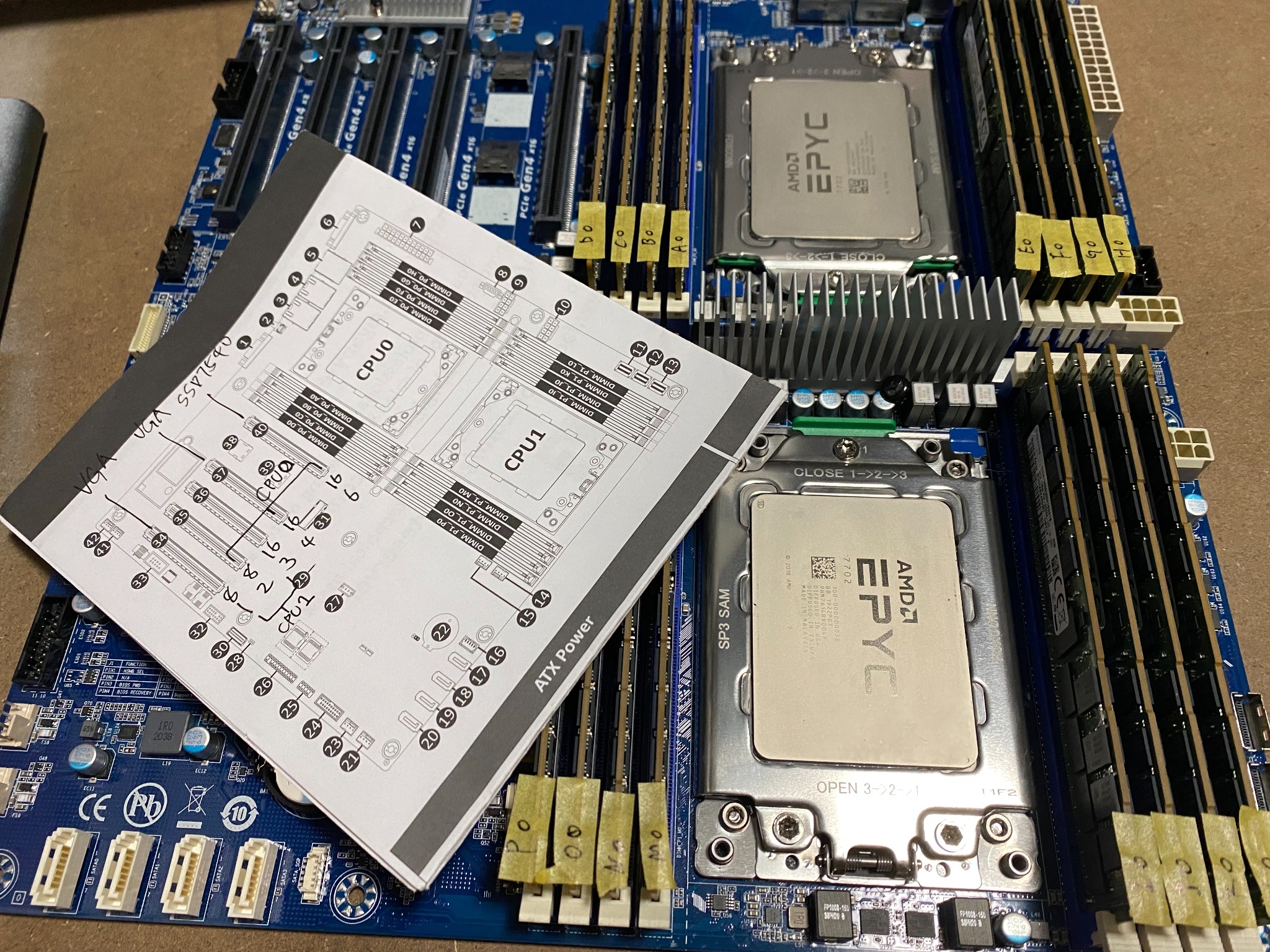

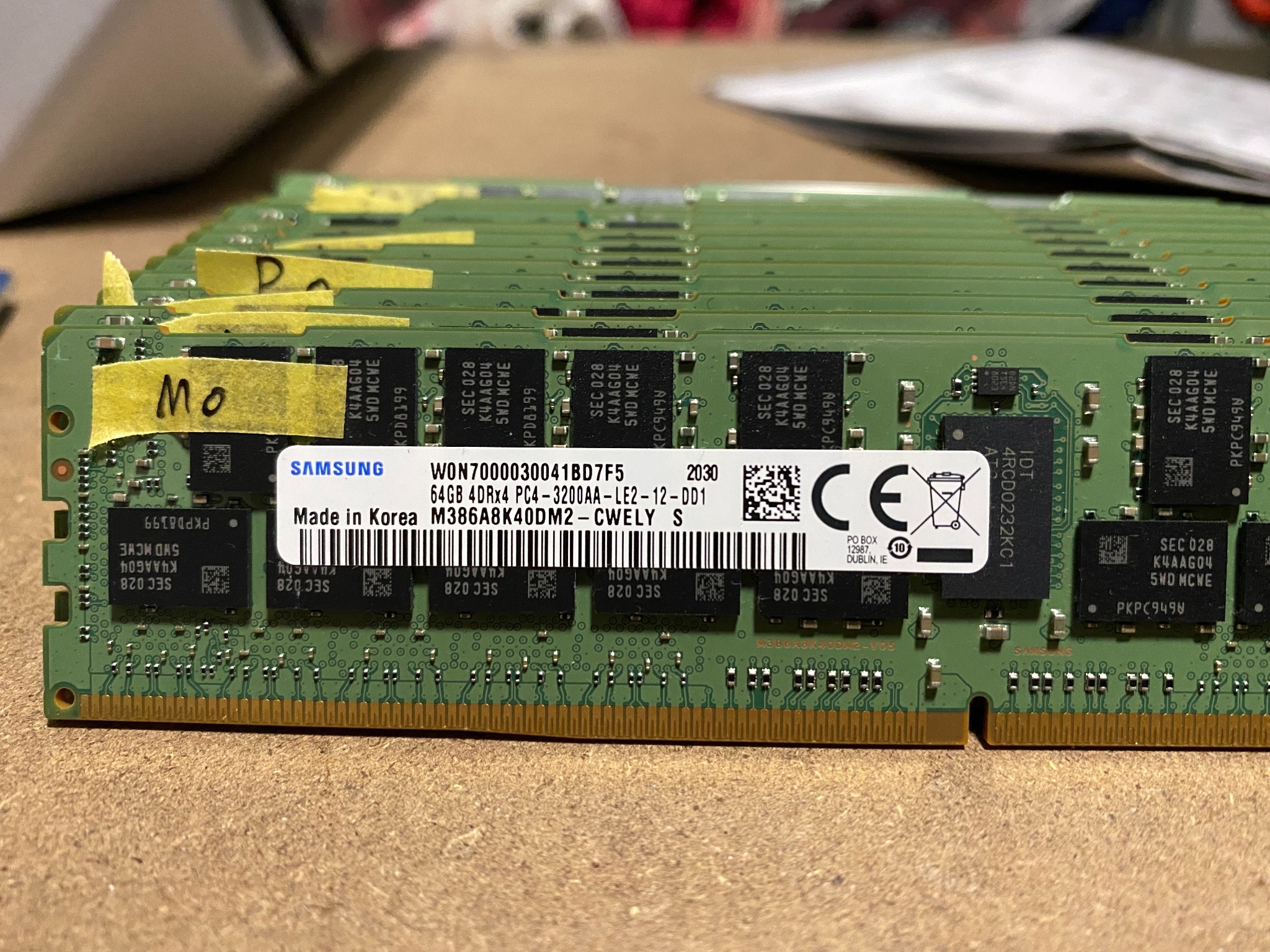

主機送來時記憶體順序已經配對好
先上個標籤以免到時候順序亂掉
記憶體是三星ecc-ddr4 64g 3200mhz
思密達製造
カユキ
@Hinata_Kayuki
Mon, Jul 5, 2021 7:31 PM
https://images.plurk.com/3FM5K87mflHwvTPONwGkIW.jpg https://images.plurk.com/30d24jB6i6xK7udPCVDHNF.jpg

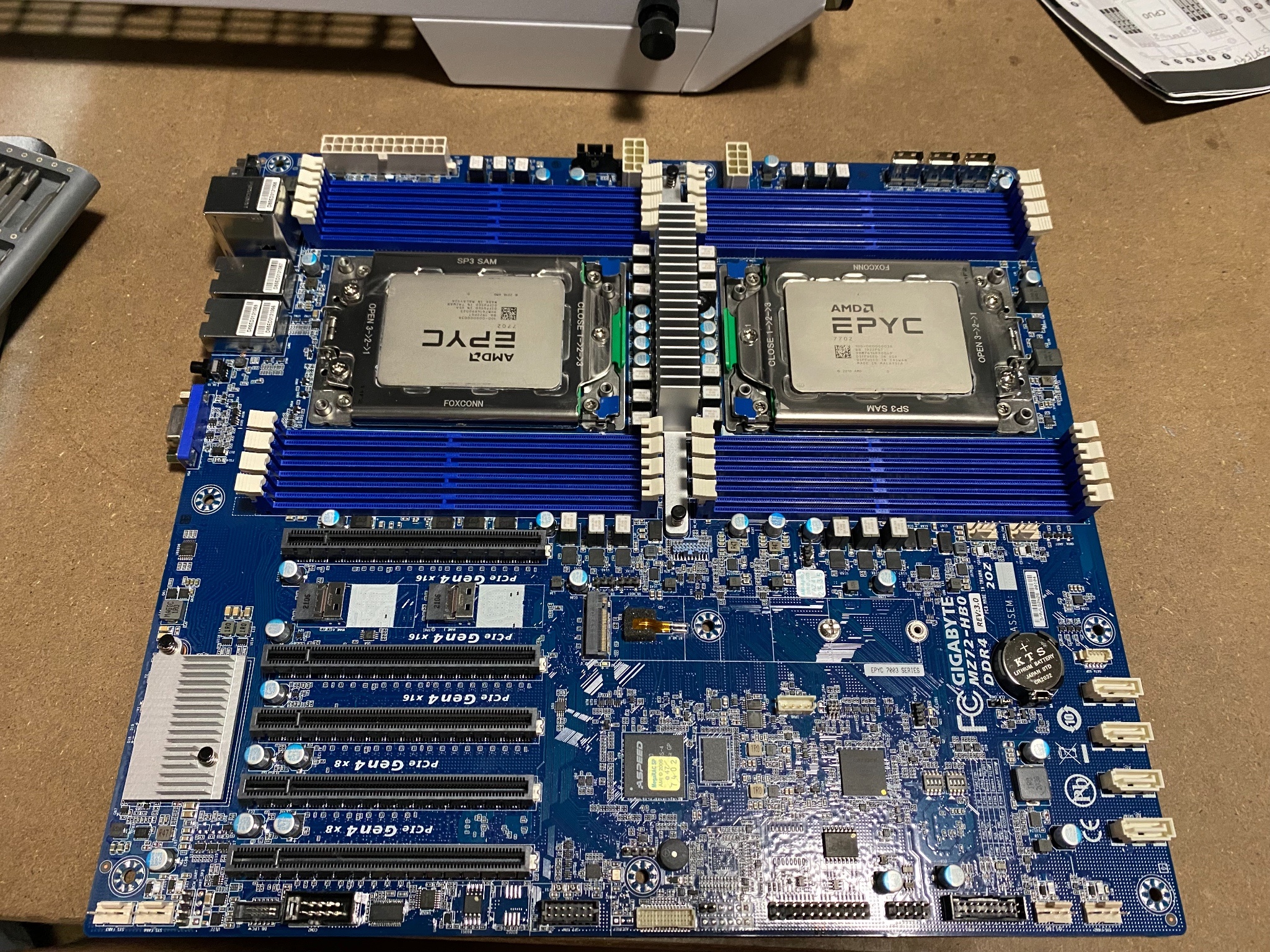

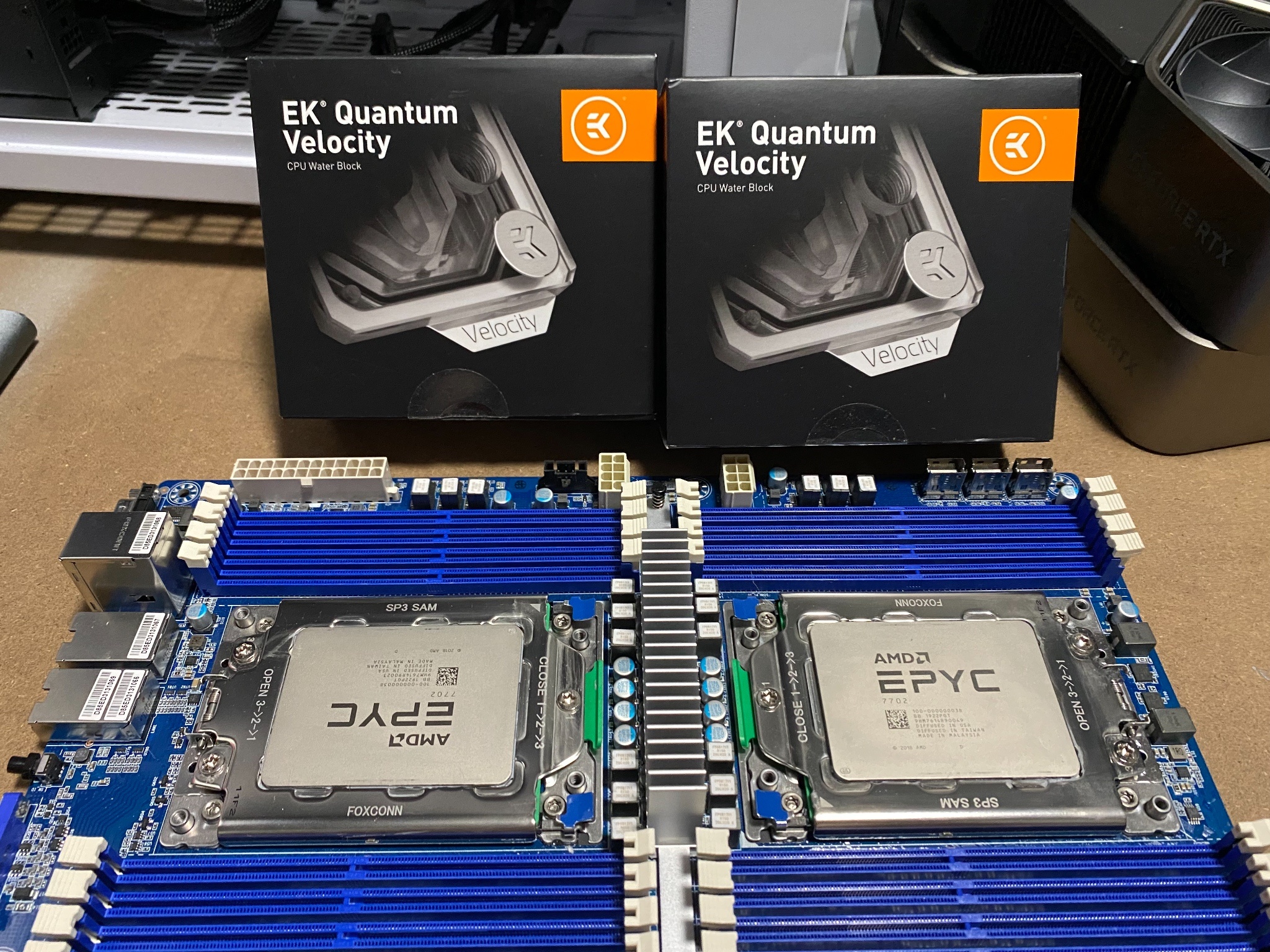

拆光光準備上水冷頭
カユキ
@Hinata_Kayuki
Mon, Jul 5, 2021 7:32 PM
Mon, Jul 5, 2021 7:39 PM
https://images.plurk.com/7xDpHsLN946yVOunw1cZYF.jpg https://images.plurk.com/42lEyYUspvtSFD4X3YlJd8.jpg

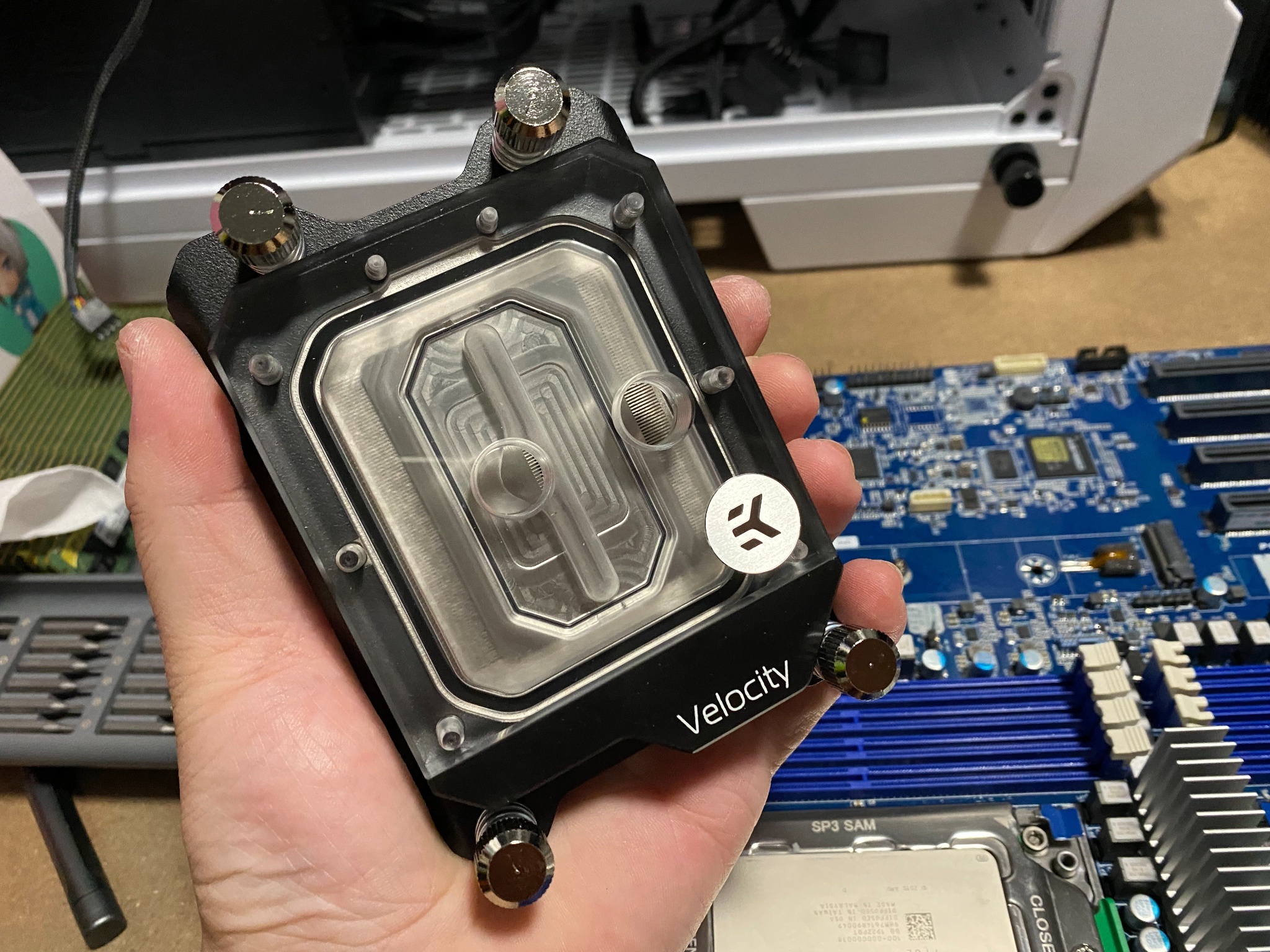

EKWB Velocity Amd sTR4專用水冷頭
Sp3共用
也是很大一顆 很有重量
底部有做拋光處理 雖然沒很亮
EK-Quantum Velocity sTR4 - Nickel + Plexi
カユキ
@Hinata_Kayuki
Mon, Jul 5, 2021 7:33 PM
Mon, Jul 5, 2021 7:34 PM
https://images.plurk.com/3EYoMnHgOuPmmPt5S8F2Ym.jpg https://images.plurk.com/6b3odpVjaRfI2g1SywqpV9.jpg https://images.plurk.com/3OxeDjeswFmvUUoVvavGK9.jpg

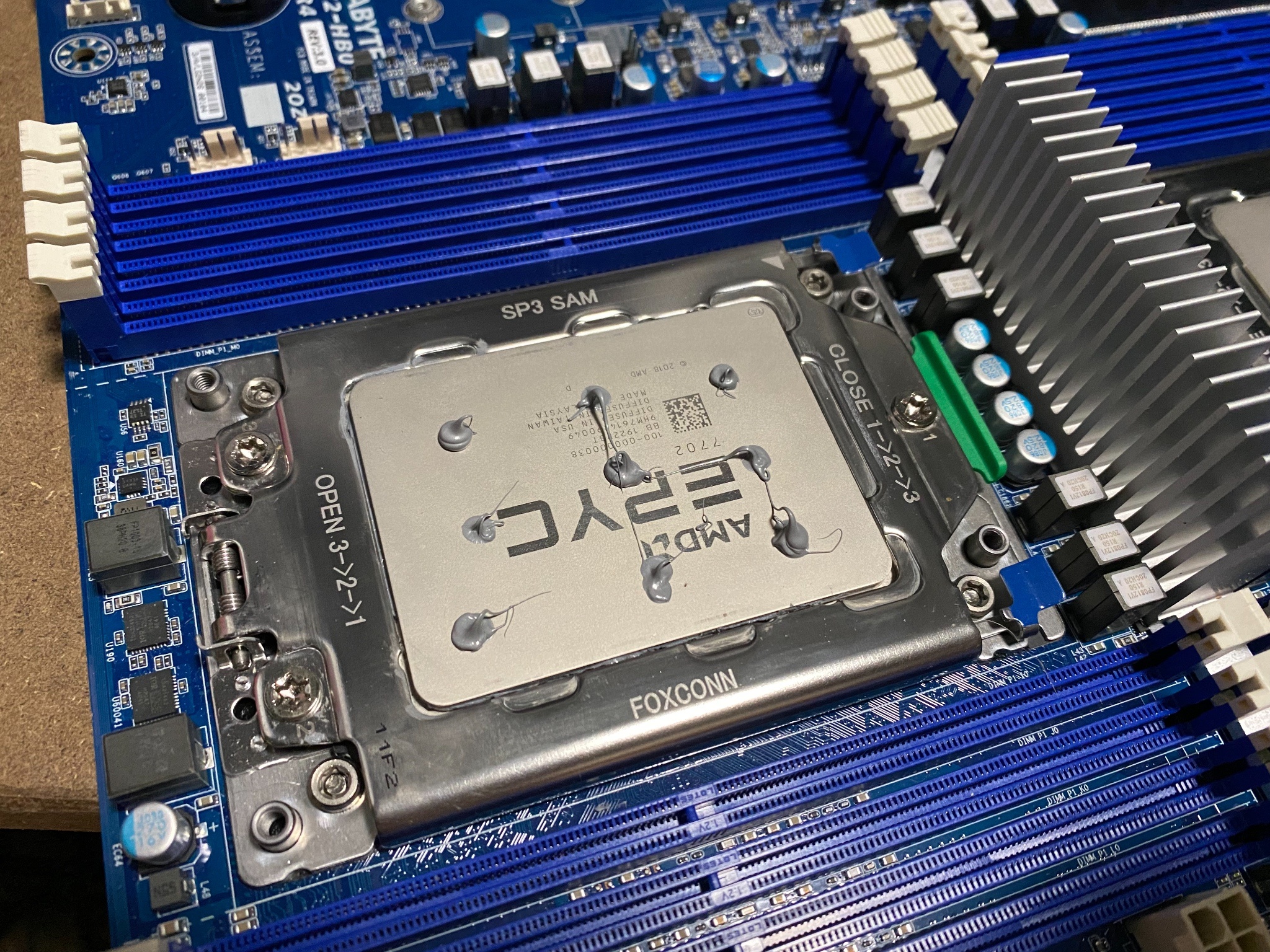

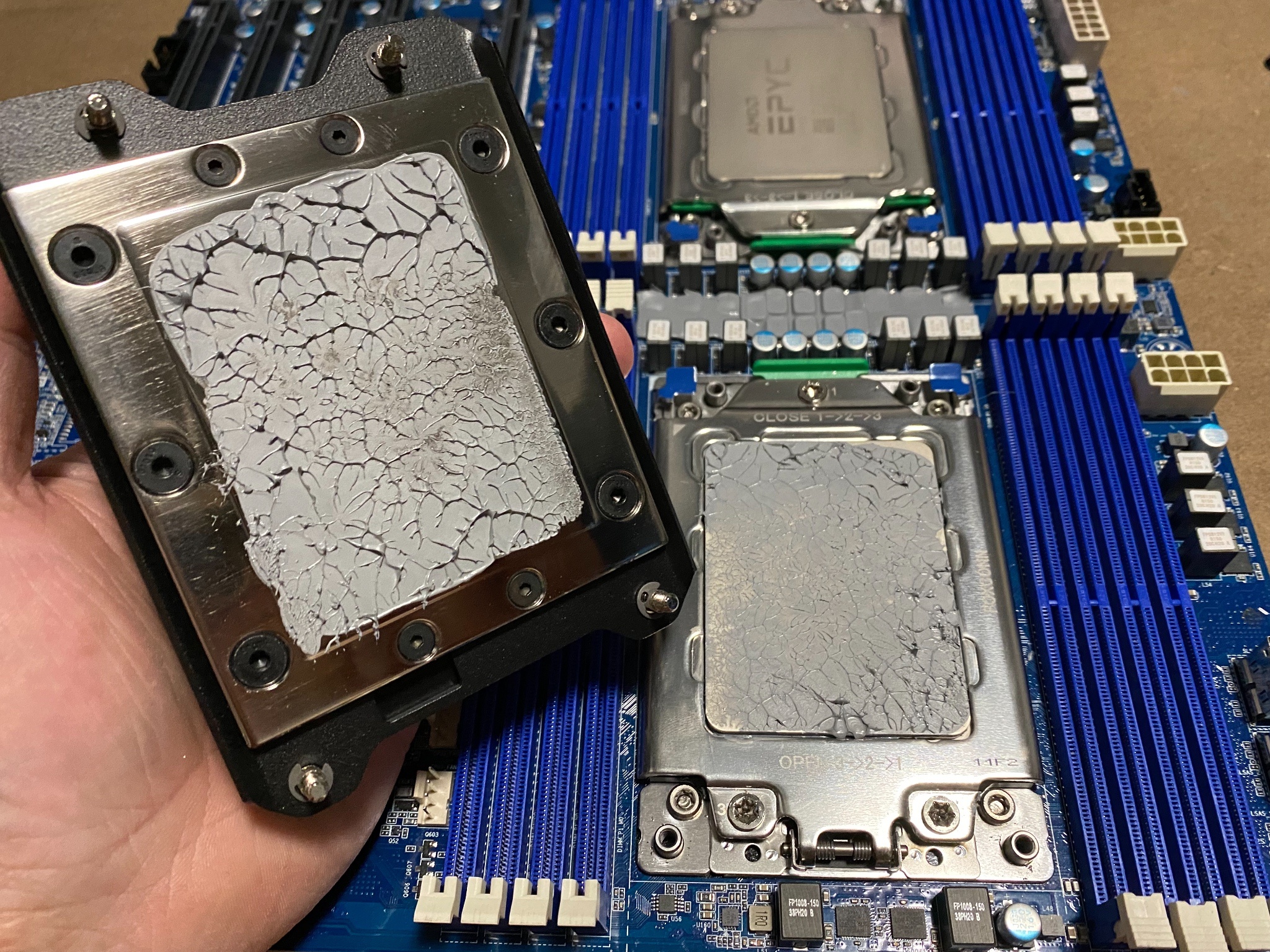

點散熱膏安裝冷頭在拆下來
確認散熱膏有壓平均
カユキ
@Hinata_Kayuki
Mon, Jul 5, 2021 7:34 PM
Mon, Jul 5, 2021 7:34 PM
https://images.plurk.com/2Sh5WvEEyE8OXOgZmye0sT.jpg

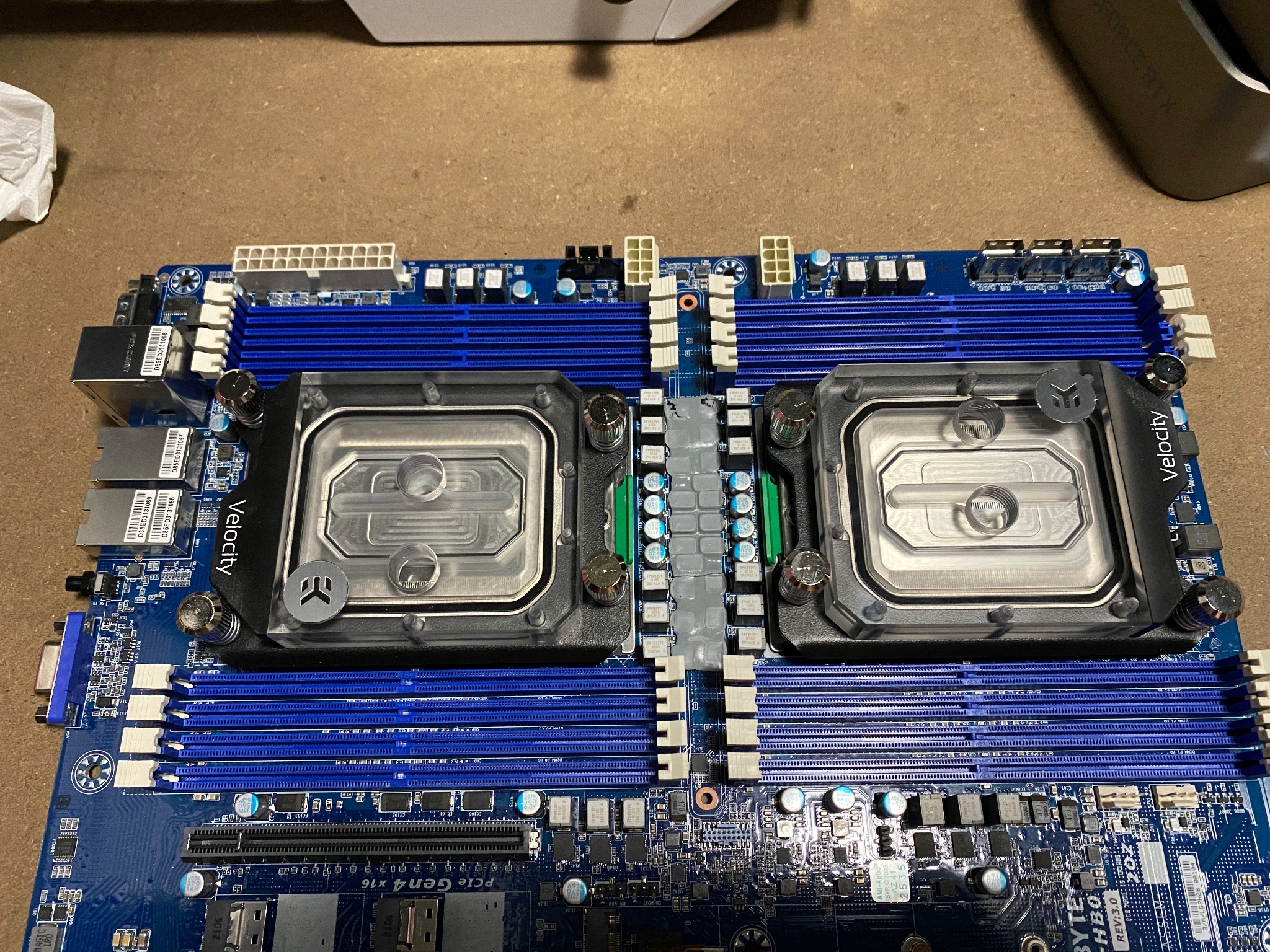

兩顆水冷頭都安裝完畢
整塊主機板重量upup
カユキ
@Hinata_Kayuki
Mon, Jul 5, 2021 7:37 PM
https://images.plurk.com/1fTQX6tNHTZZq7rDEkKPto.jpg

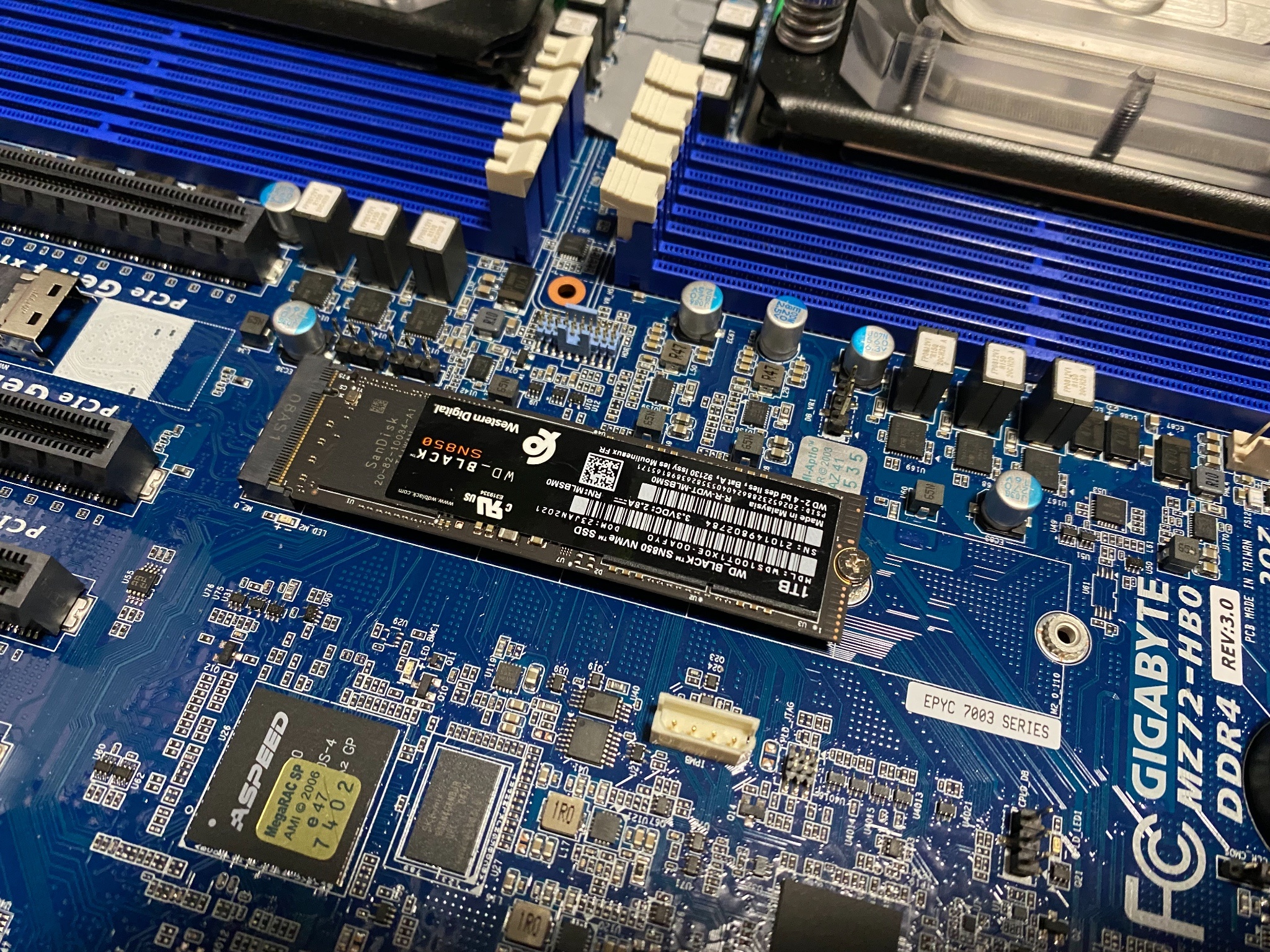

系統碟wd sn850 1tb
Pcie 4.0 x4
這個m.2原本也要上水冷的
但礙於介面卡配置沒辦法上qq
https://shop.westerndigital.com/...
カユキ
@Hinata_Kayuki
Mon, Jul 5, 2021 7:41 PM
Mon, Jul 5, 2021 7:45 PM
https://images.plurk.com/2x472et1SqOgFbVy98bF4K.jpg https://images.plurk.com/4FwTfzoZwxSRuVAxEsxSP1.jpg

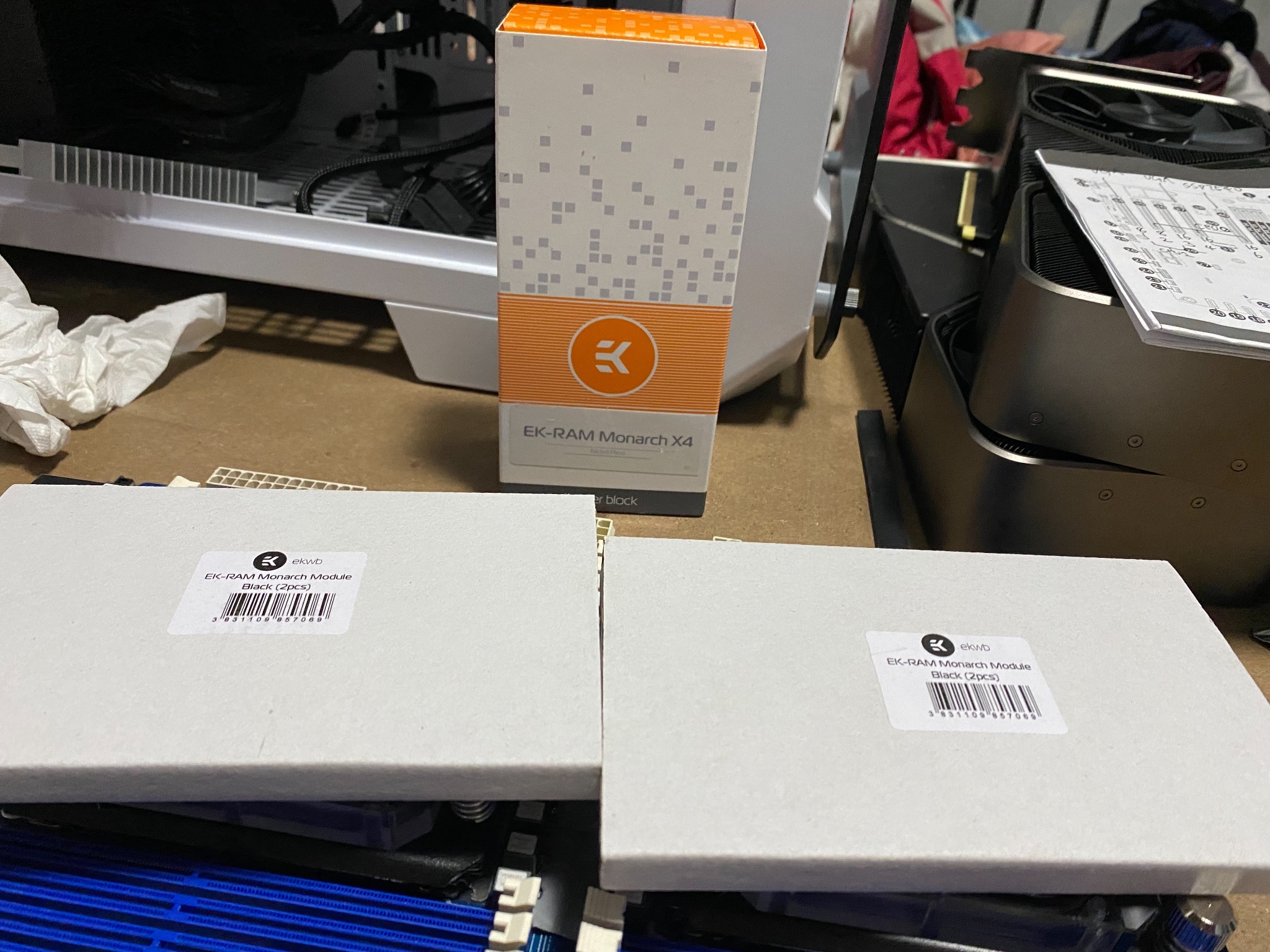

再來是記憶體的水冷模組
通常記憶體比較少上水冷
但是ecc記憶體運作起來其實蠻燙的
所以還是上水涼快一下
一共16條記憶體全部上水
カユキ
@Hinata_Kayuki
Mon, Jul 5, 2021 7:44 PM
Mon, Jul 5, 2021 7:48 PM
https://images.plurk.com/23gCXrjeUOrq7Qx0td9DwX.jpg https://images.plurk.com/6eY5iL7AQPlWeeKrWhwLyx.jpg

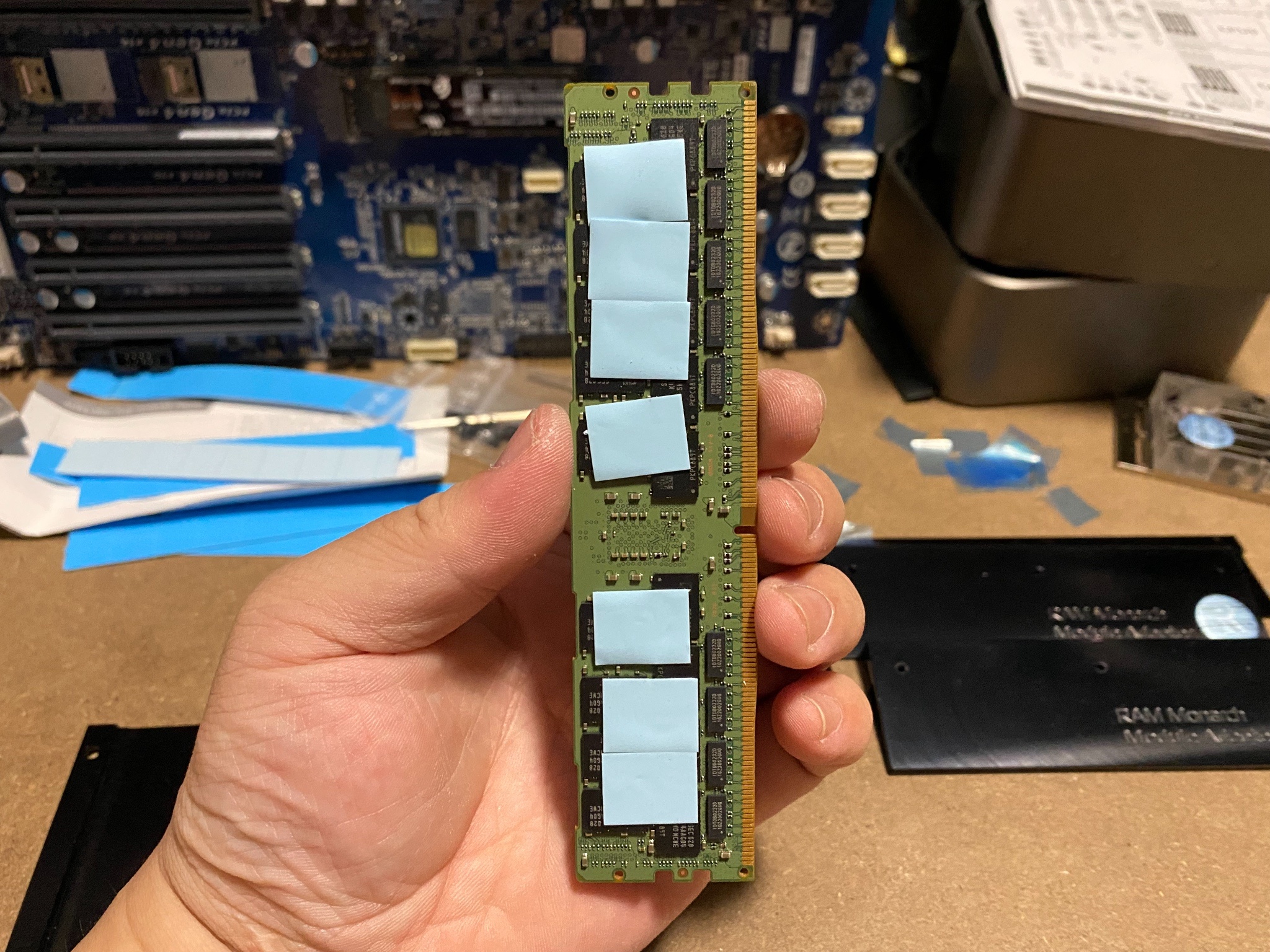

記憶體散熱片給的導熱片一般是給普通記憶體用的
由於ecc記憶體顆粒較多 所以就只能這樣黏了
不得不說這導熱片的膠膜有夠難撕 時間都花在撕膠膜上
カユキ
@Hinata_Kayuki
Mon, Jul 5, 2021 7:47 PM
Mon, Jul 5, 2021 7:49 PM
https://images.plurk.com/25I84WpPFi9Oebemtxdqb7.jpg https://images.plurk.com/pxhiVpPgQfVYNO99H553g.jpg

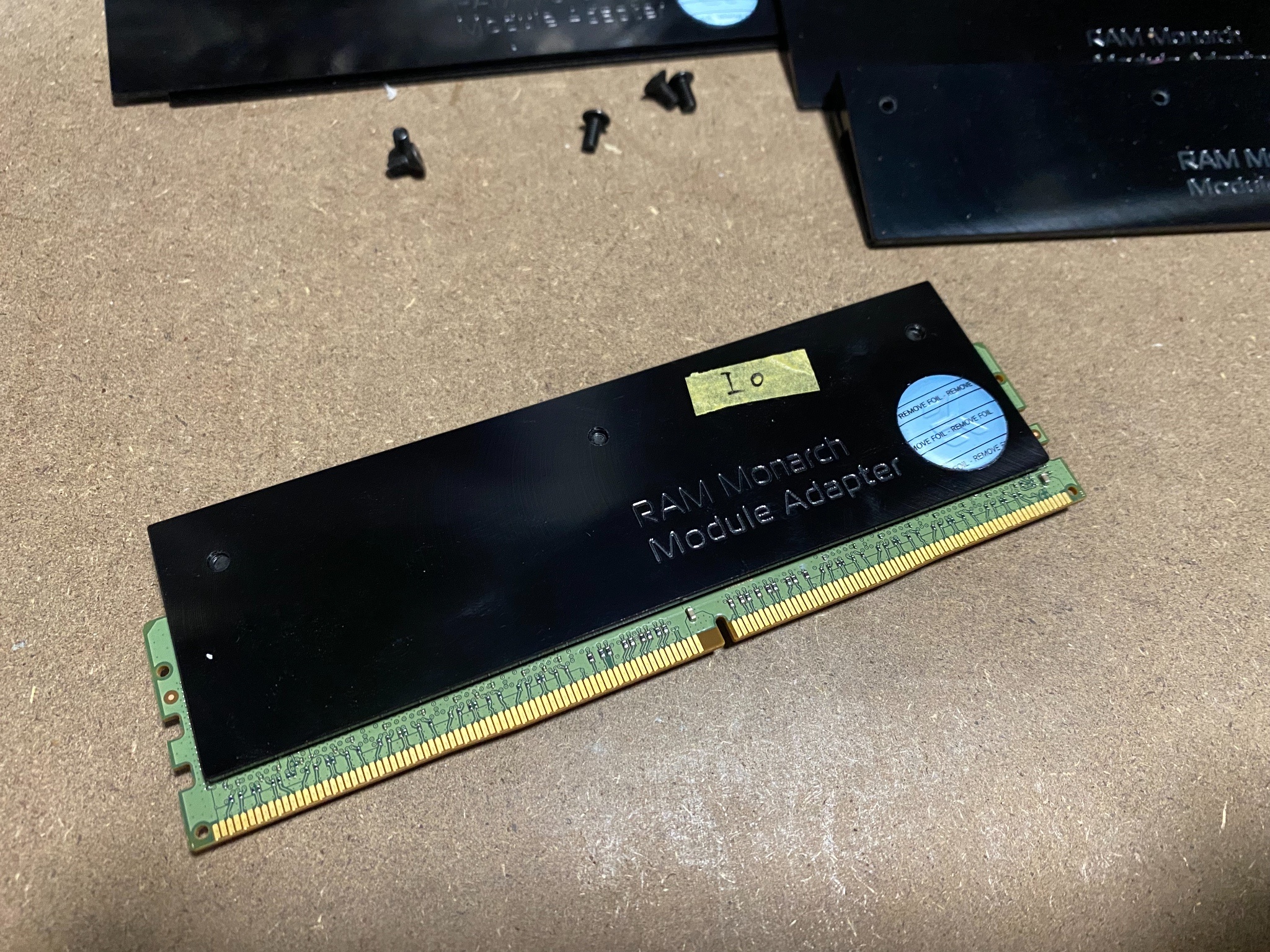

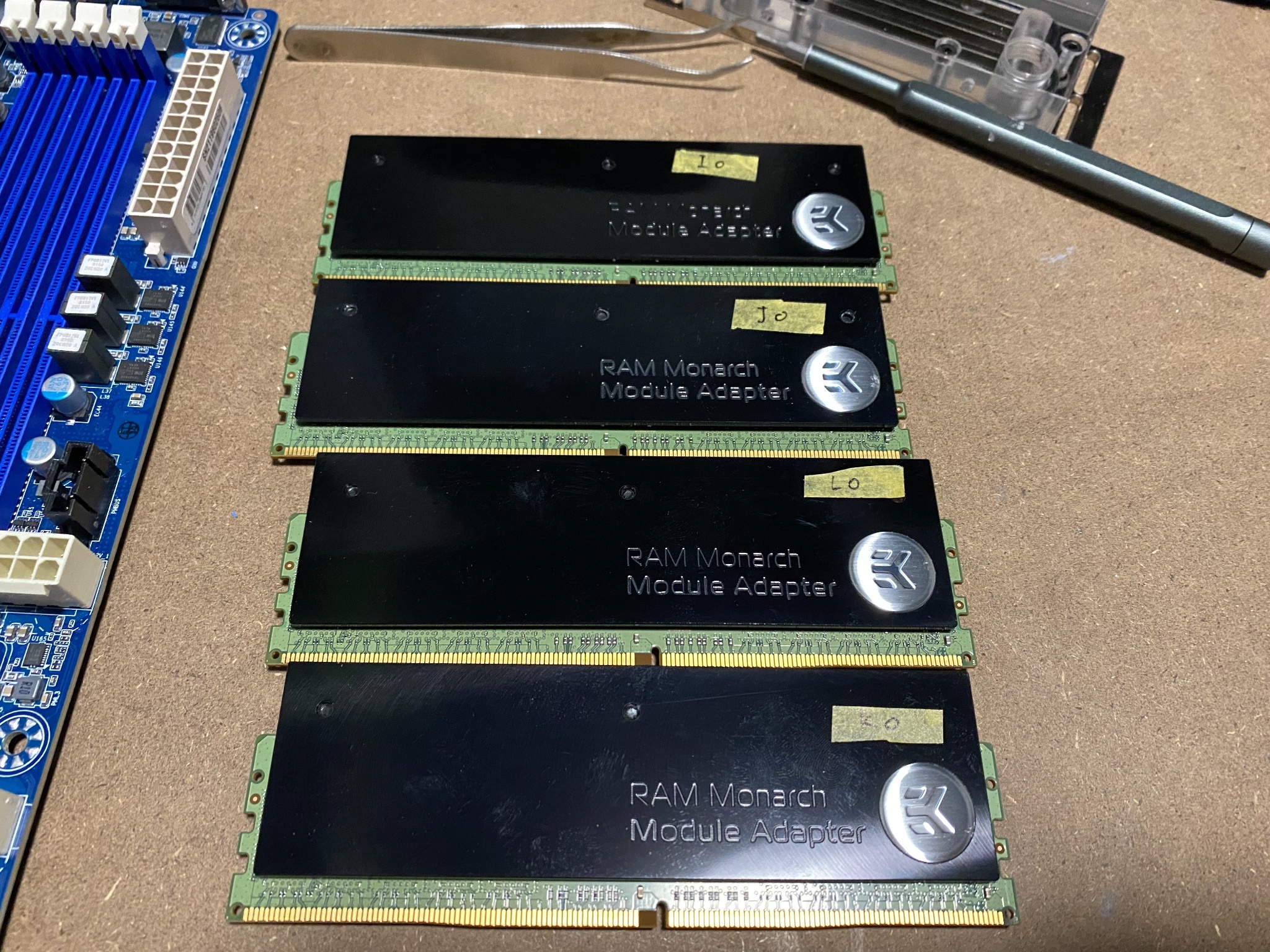

今天先作4條記憶體看看成品
裝好後是帶散熱片的記憶體
EK-RAM Monarch Module - Black (2pcs)
カユキ
@Hinata_Kayuki
Mon, Jul 5, 2021 7:50 PM
https://images.plurk.com/2FFx0zt2UZnwjxib1pqrj9.jpg

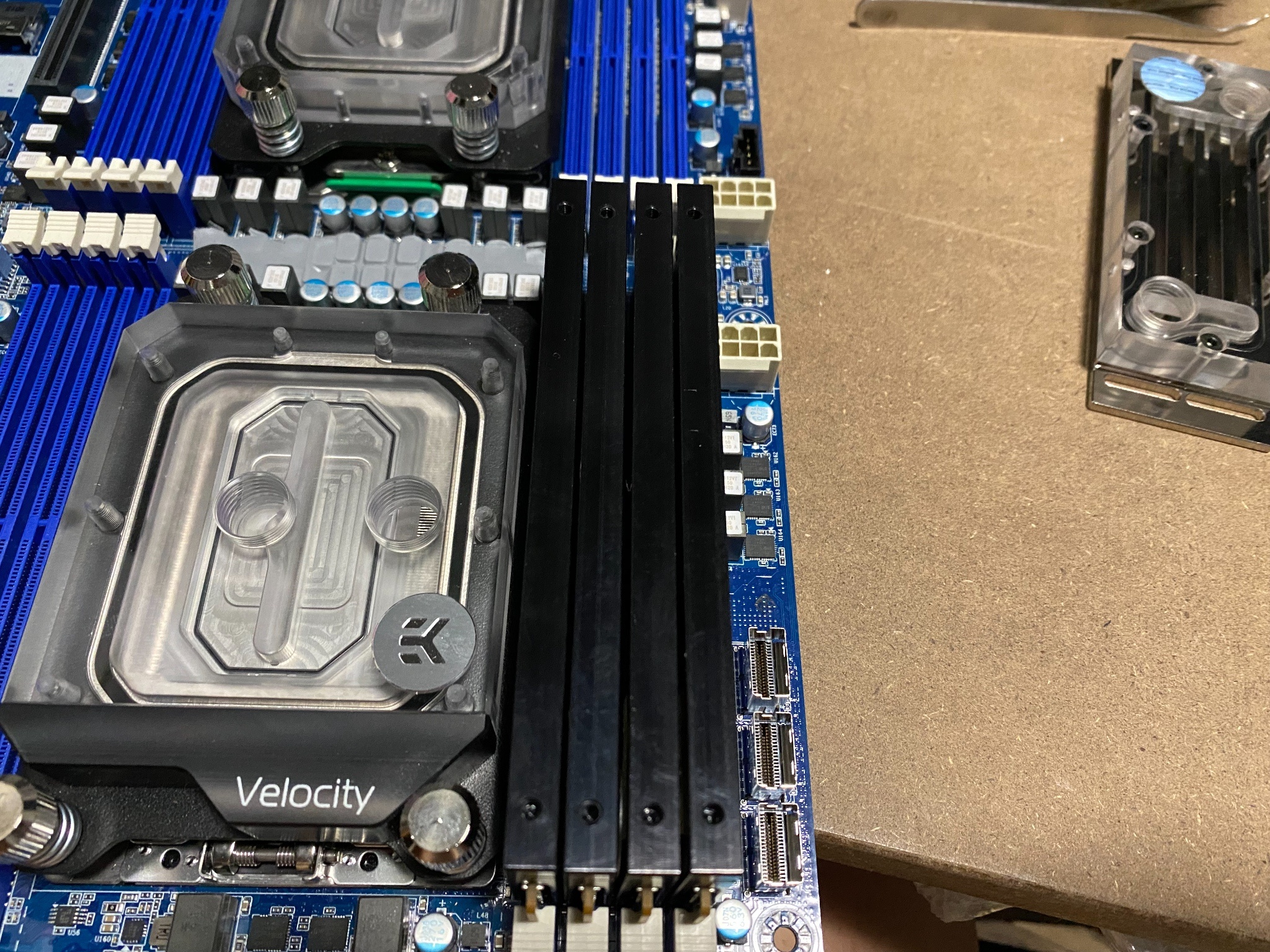

安裝上去的樣子
非常完美
カユキ
@Hinata_Kayuki
Mon, Jul 5, 2021 7:50 PM
Mon, Jul 5, 2021 7:52 PM
https://images.plurk.com/6MF30MbqPC1hw9J4DjkvEt.jpg https://images.plurk.com/4VtJEOhBo00QSuWOp3hYKo.jpg
再將記憶體水冷頭安裝上去
搞定
EK-RAM Monarch X4 - Nickel
カユキ
@Hinata_Kayuki
Mon, Jul 5, 2021 7:52 PM
https://images.plurk.com/1bX48CTR4jKx6f1P7LBqRa.jpg
今天進度就先這樣 來睏
W.CAT
@wcatmisuzu
Mon, Jul 5, 2021 11:27 PM
Steven@神風嫁
@steven091090
Tue, Jul 6, 2021 12:46 AM
CC
@chrischikage
Tue, Jul 6, 2021 1:33 AM
ロリ♡好き@村雨唯
@bwstore
愛
Tue, Jul 6, 2021 3:29 AM
kayuki0108: 哈哈哈大工程開始了！
ロリ♡好き@村雨唯
@bwstore
愛
Tue, Jul 6, 2021 3:30 AM
Tue, Jul 6, 2021 6:55 PM
主機板幾支比較鬆的銅柱背面幫我用螺帽加固一下
買了螺帽忘記拿給你，應該是M3 P0.5機械牙的
カユキ
@Hinata_Kayuki
Tue, Jul 6, 2021 3:33 AM
難怪拆的時候有些拆不下來
一看原來是銅柱鬆掉
ロリ♡好き@村雨唯
@bwstore
愛
Tue, Jul 6, 2021 3:38 AM
kayuki0108: 哈哈哈鑽孔的時候手邊沒有適合的鑽頭就只能鑽大一點了
ロリ♡好き@村雨唯
@bwstore
愛
Tue, Jul 6, 2021 3:40 AM
Tue, Jul 6, 2021 3:41 AM
PCI-E 槽旁邊的AST2500晶片還有CPU的供電散熱你可以不用動
之後我自己處理，我有幫它們設計散熱正在製作途中
ロリ♡好き@村雨唯
@bwstore
愛
Tue, Jul 6, 2021 3:41 AM

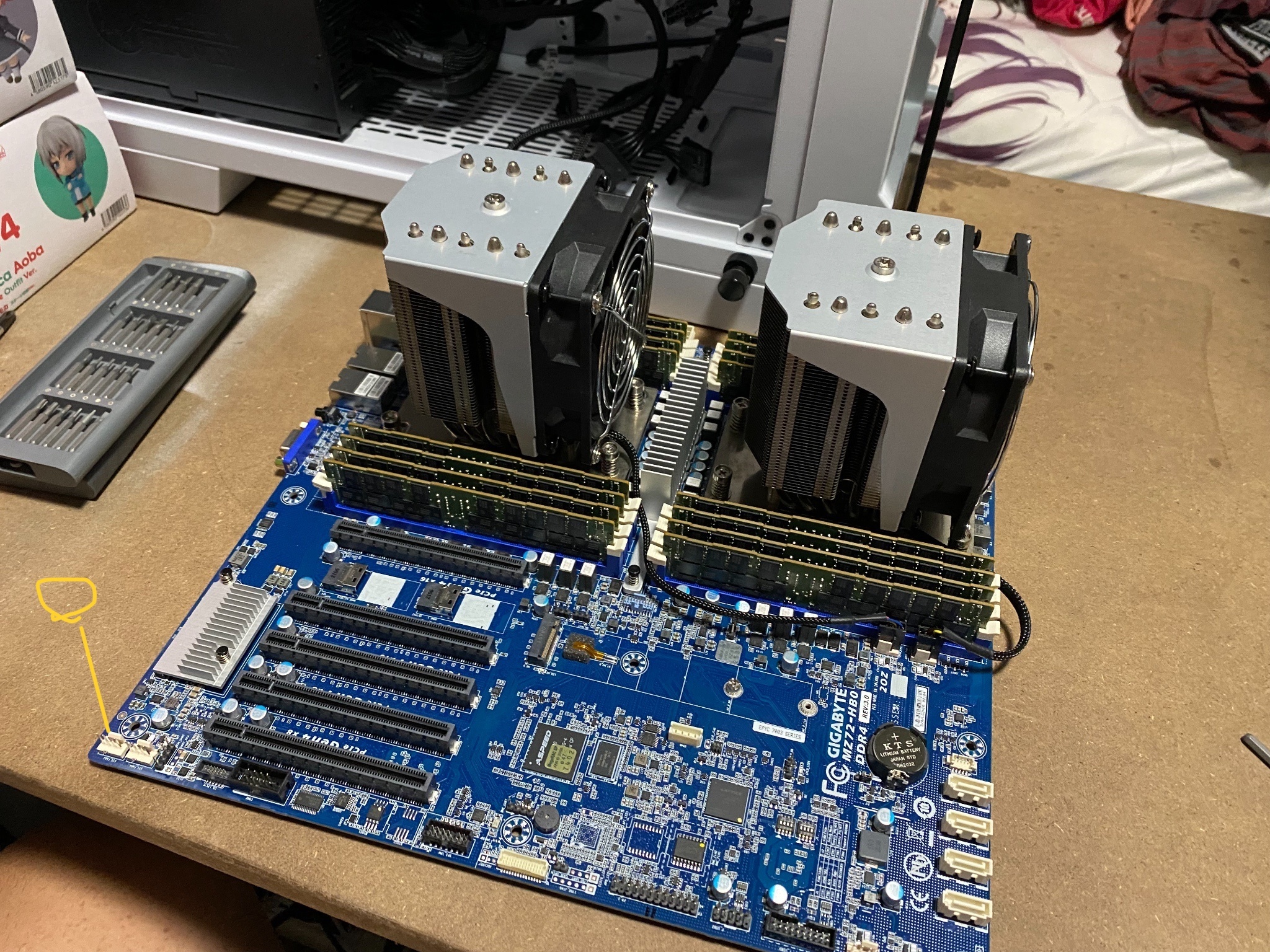

只是最角落這個風扇電源插座要留給我用
https://images.plurk.com/pbLQEVbVnLtCg8BIHR3Vx.jpg
カユキ
@Hinata_Kayuki
Tue, Jul 6, 2021 4:05 AM
好
ロリ♡好き@村雨唯
@bwstore
愛
Tue, Jul 6, 2021 4:37 AM
kayuki0108:
ㄇㄔ
@lupus0817
Tue, Jul 6, 2021 6:10 AM
kayuki0108: 你好，想請問散熱器擠壓確認散熱膏有平均分佈後是直接壓回去，還是擦掉重上啊
之前自己裝的時候總是有這個疑問
ロリ♡好き@村雨唯
@bwstore
愛
Tue, Jul 6, 2021 6:12 AM
ㄇㄔ : 我自己是習慣先用塑膠卡片刮平再上散熱器
カユキ
@Hinata_Kayuki
Tue, Jul 6, 2021 6:26 AM
Tue, Jul 6, 2021 6:28 AM
ㄇㄔ : 我是直接壓回去
畢竟是要確認整個面積都有吃到
不然剛抹完又擦掉頗浪費
其實抹完就直接裝也是沒關係
裝了又拆只是多一道確認工序
ㄇㄔ
@lupus0817
Tue, Jul 6, 2021 6:27 AM
ロリ♡好き@村雨唯 : kayuki0108: 原來如此，感謝兩位解答
