終於解決了一個困擾我很久的問題。

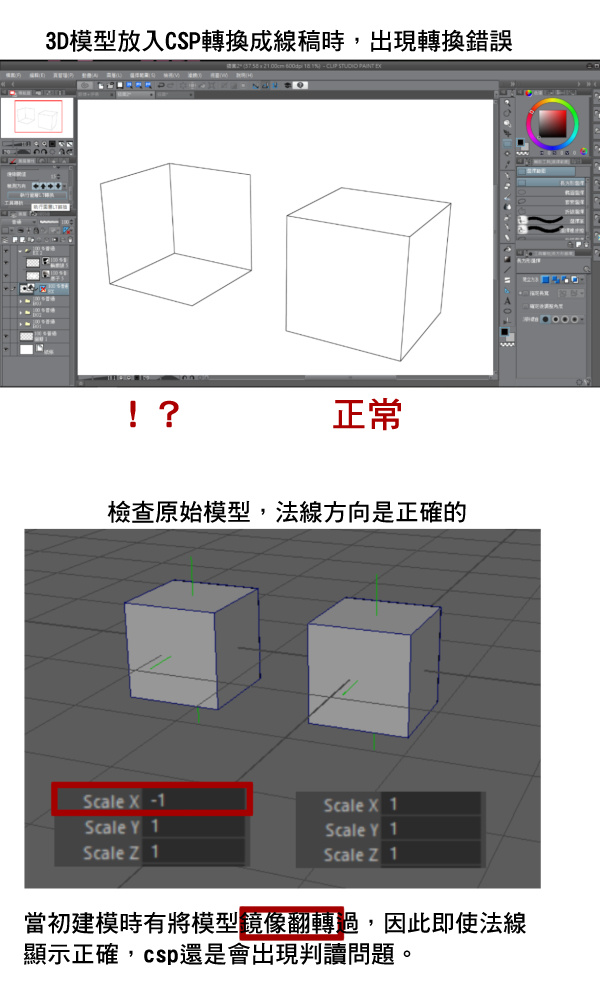

CSP的3D轉線稿出現了奇妙的轉換錯誤。
一開始就懷疑是模型的法線弄反了，但回建模軟體檢查都沒有問題。

然後又開始懷疑是不是CSP執行圖層TL轉換設定的『檢測方向』沒按到，調了設定調了老半天......最後突然想起來，顯示有問題的那個模型，當初有把它鏡像翻轉過(Scale -1)
因為法線顯示是正常的，所以這種錯誤基本上在建模階段根本完全無法察覺。

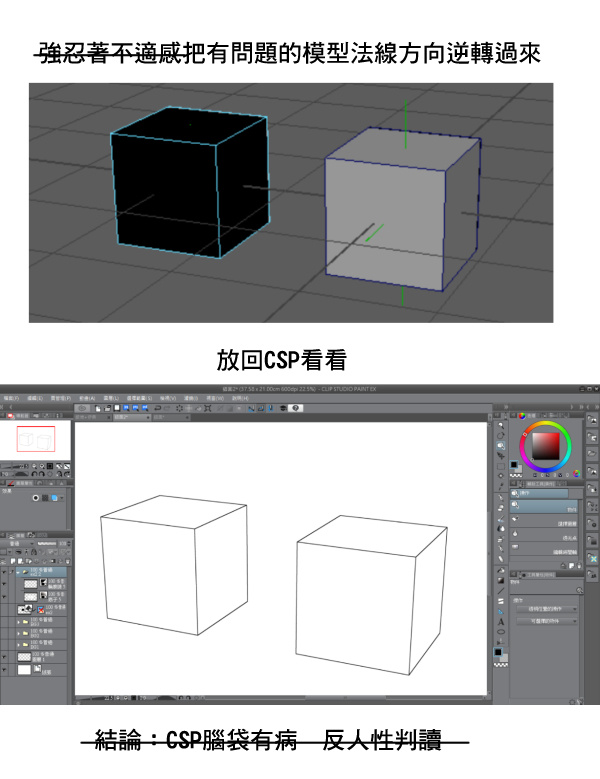

現在唯一的解法就是...等到發現CSP轉換錯誤時，記起來哪些地方有問題，再回建模軟體一個一個反轉法線。

網路上關鍵字找了半天都好像沒有人問過這個問題...只好自己紀錄一下看看以後能不能幫助到有困擾旅人

大大晚安 ~ 可以在maya的時候把模型匯成OBJ出去之後重新導進MAYA，unlock normal之後再匯進去CSP看看~ (路過

啊涅 : 測試了一下，unlock normal雖然可以讓鏡像過的模型法線翻轉，但放入CSP後仍然是轉出有問題的線稿......不知道是不是我設定有錯

另個方法是在3D軟體裡要匯出之前，先freeze transformation以及delete history，就能確保輸出任何格式時模型都是乾淨的狀態

望 | : 3 : 輸出前有確認過模型是乾淨無瑕（？）的狀態了，但法線翻轉的問題還是存在，看來還是只能調整法線來解決

肝肝M子 : 方才測試了一下，有重現出您的問題。根源的確就是模型在3D軟體內複製時(可能您是使用了duplicate special，以某個軸做鏡像複製)，造成模型的scale變成負向，這時只要freeze transformation將模型的scale參數回歸正數，重新導回CSP就能正常提取線稿

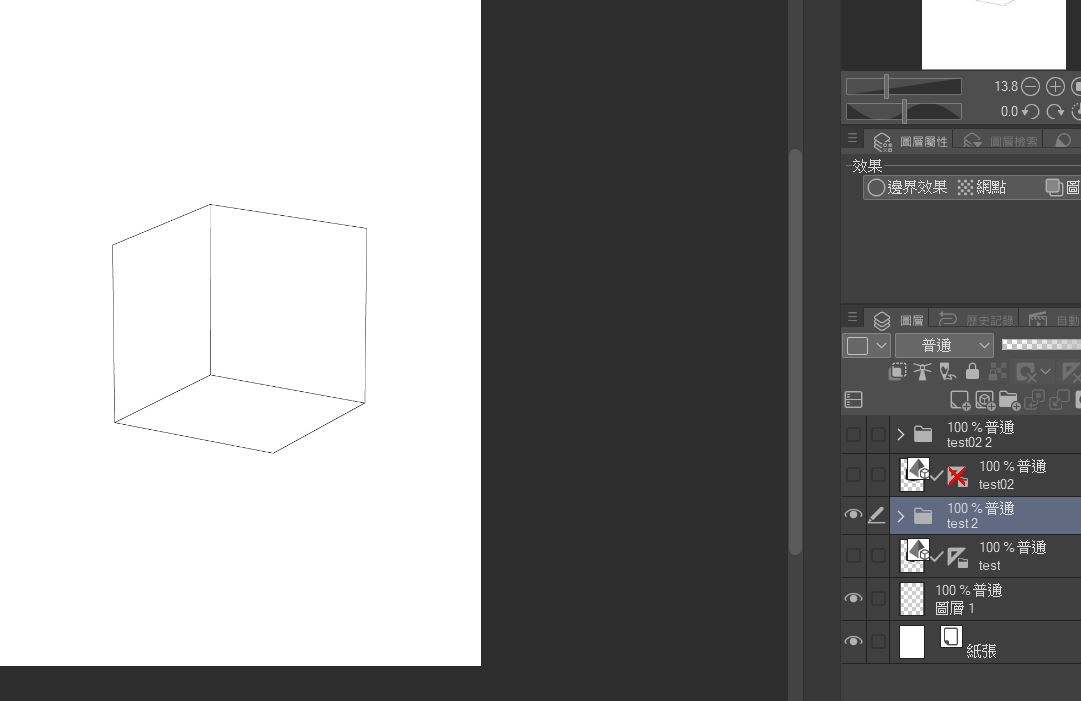

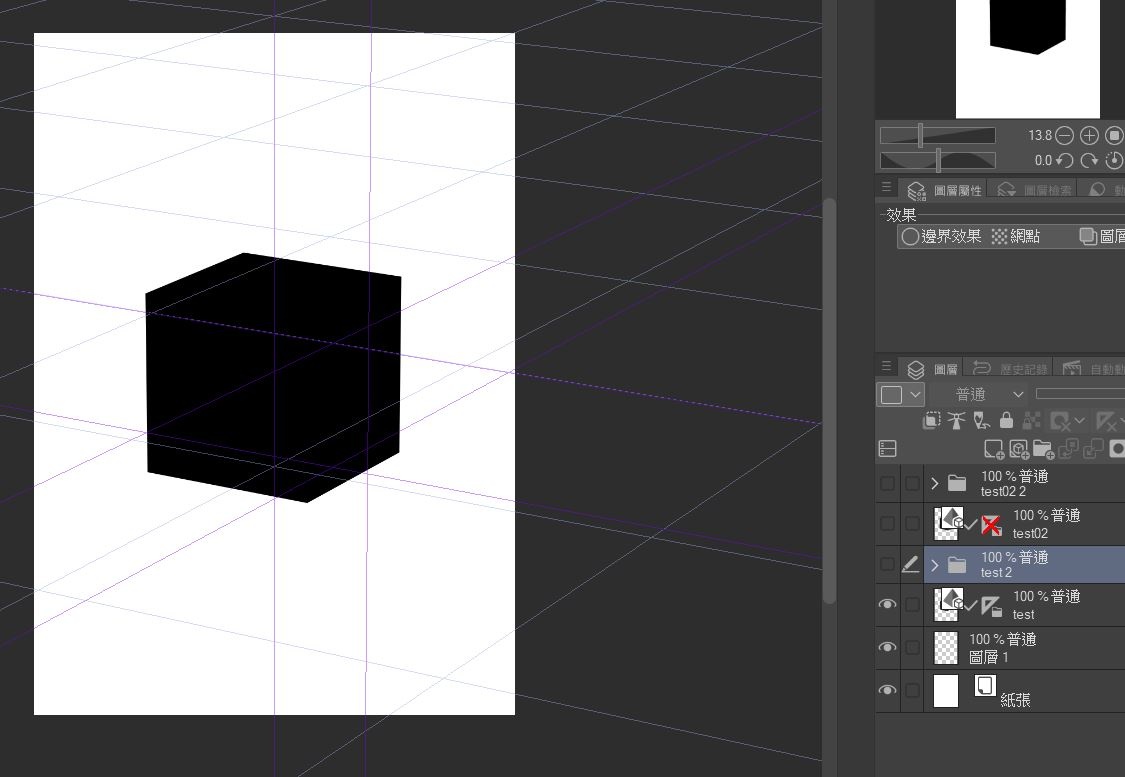

如圖，嘗試將一個法線向外、負數scale的模型導入CSP後，CSP的光源狀態會是全黑，提取線稿就是讀取到模型的內部(負數)空間

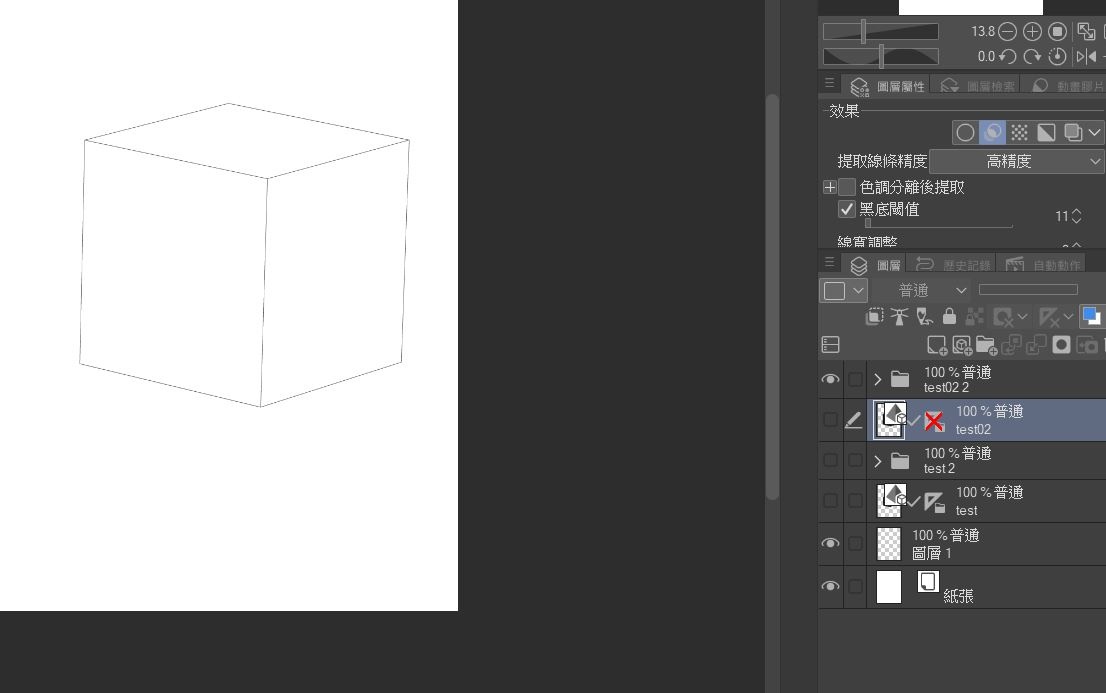

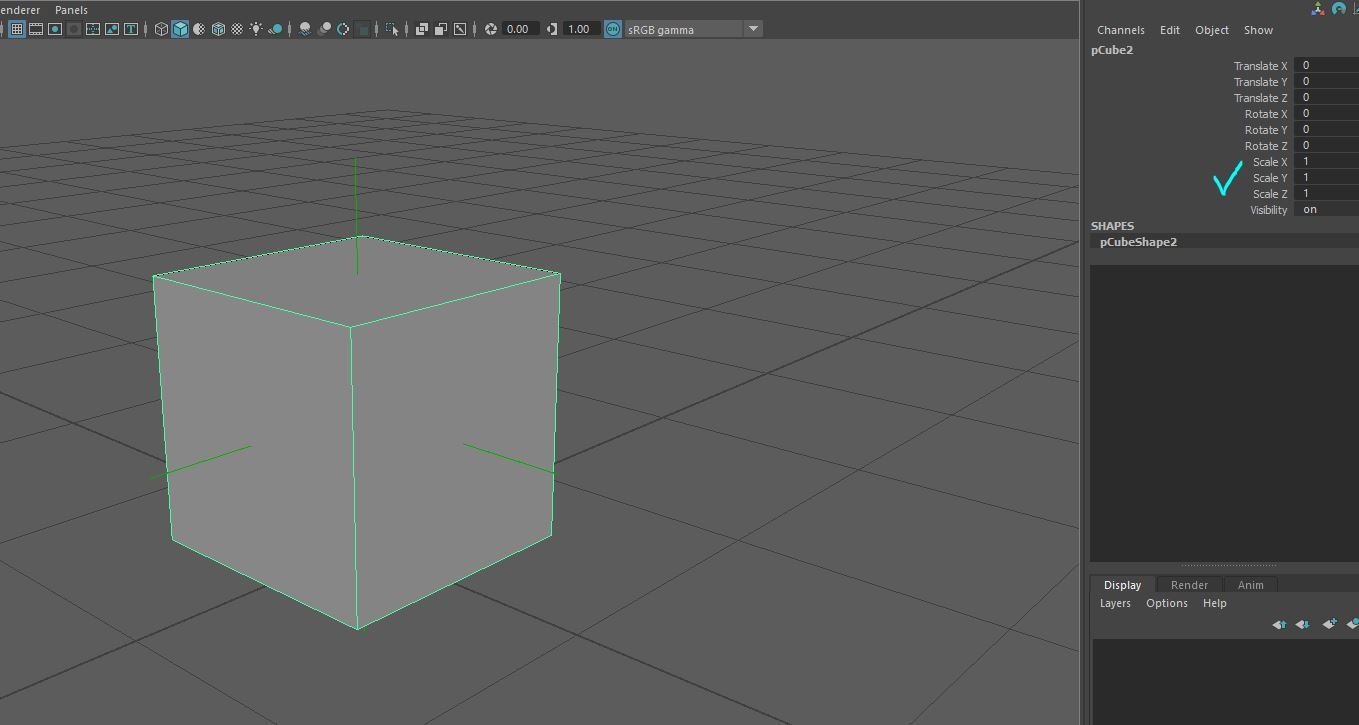

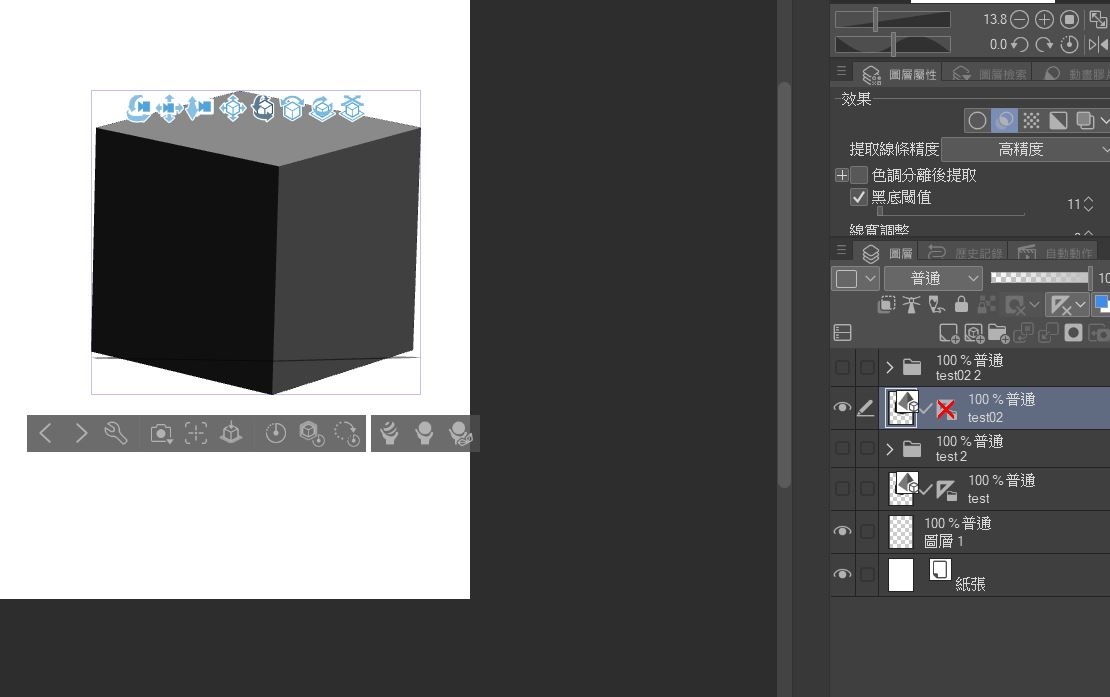

將scale參數修正後，在CSP內就能呈現正常的光照狀態，也能提取它外部的線稿

這個問題跟法線本身無關，而是各家軟體讀取模型時，無法正確判斷模型的空間 (因為常理上，本來就不應該存在scale為負數的物理狀態，很多軟體在設計時都是預設scale為正數)

如果要確認模型是否是正常的狀態，在CSP內的預設光照應該會呈現出外部正常的光影而非全黑。不好意思打了這麼多><，但只是想釐清問題點在哪裡

至於為什麼在scale負數狀態下，翻轉法線向內導回CSP能正常提取線稿，是因為在CSP讀取時負負得正的關係(負數空間且法線向內，等於將內部負數空間轉回正面)

望 | : 3 : 　哇竟然有這麼精緻的圖文說明！！真是太感謝了！！！！
更清楚問題是出在哪邊了。

我最初沒有先把transformation回歸就直接存obj檔，後來再次把obj檔匯入MAYA編輯時，系統自動把模型scale調成正數，這時候也沒辦法靠freeze transformation修正了。
另一個狀況是，模型鏡像翻轉之後，直接合併進其他模型裡面。
上面這兩種情況都是在MAYA裡檢查scale雖為正數，但CSP判讀會有問題。所以才覺得是法線的鍋

嗯反正結論就是...鏡像翻轉之後立馬要把transformation歸0，否則之後可能就...只能靠改法線來救

肝肝M子 : M子大您過獎了XD 如果是已經合併完的模型(例如別人做的asset)想要清transform資訊，可以在maya裡執行mesh separate，把解開的模型全選(hierachy select)後執行freeze + delete type history，同樣能確保模型是空間正確的（這步驟可以放在輸出前，這樣只要建模完做一次即可）

只好投幣以示感謝

真希望我早點看到這些，就不會浪費這麼多生命研究了XD
