[主姬擴]

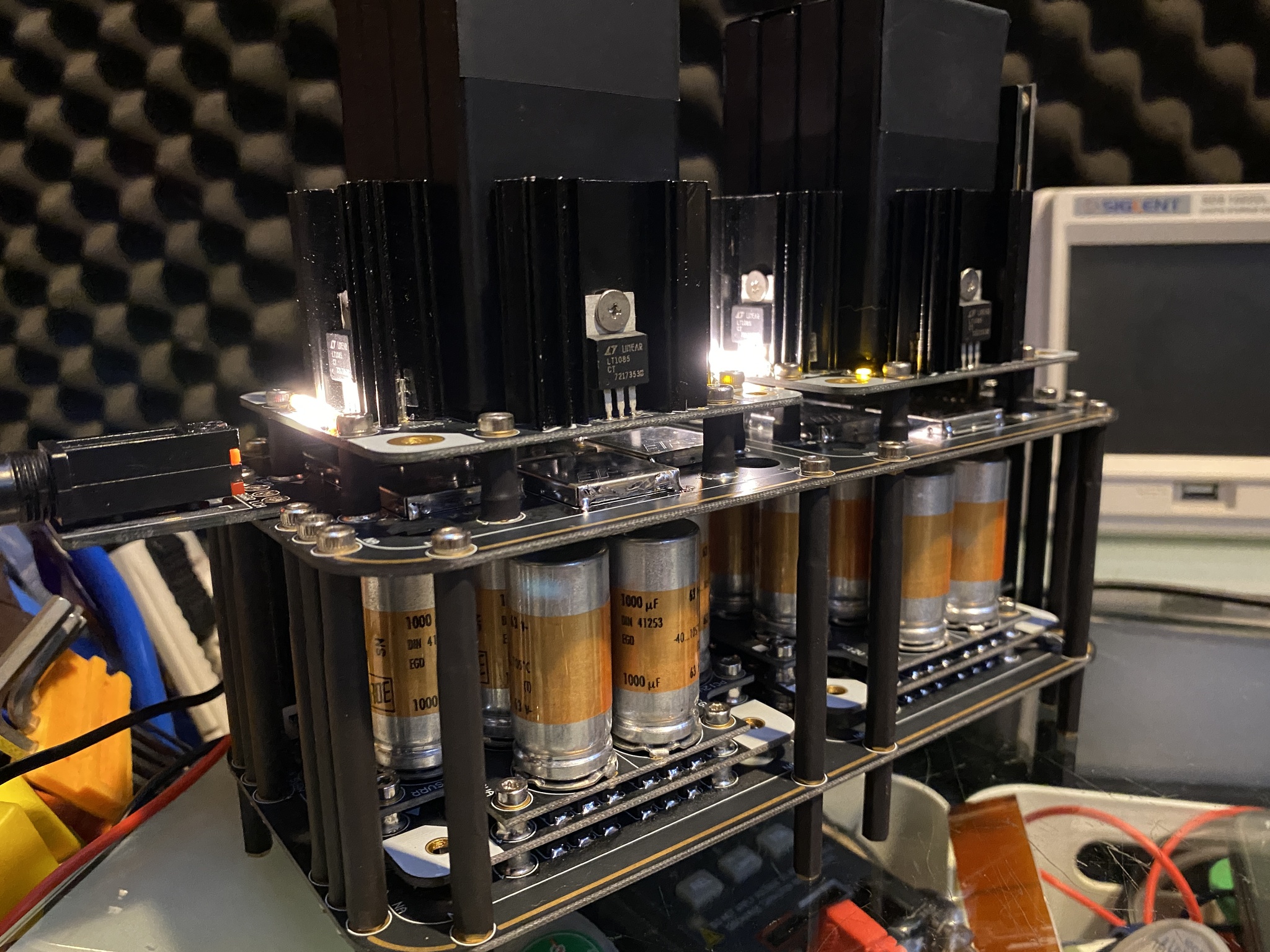

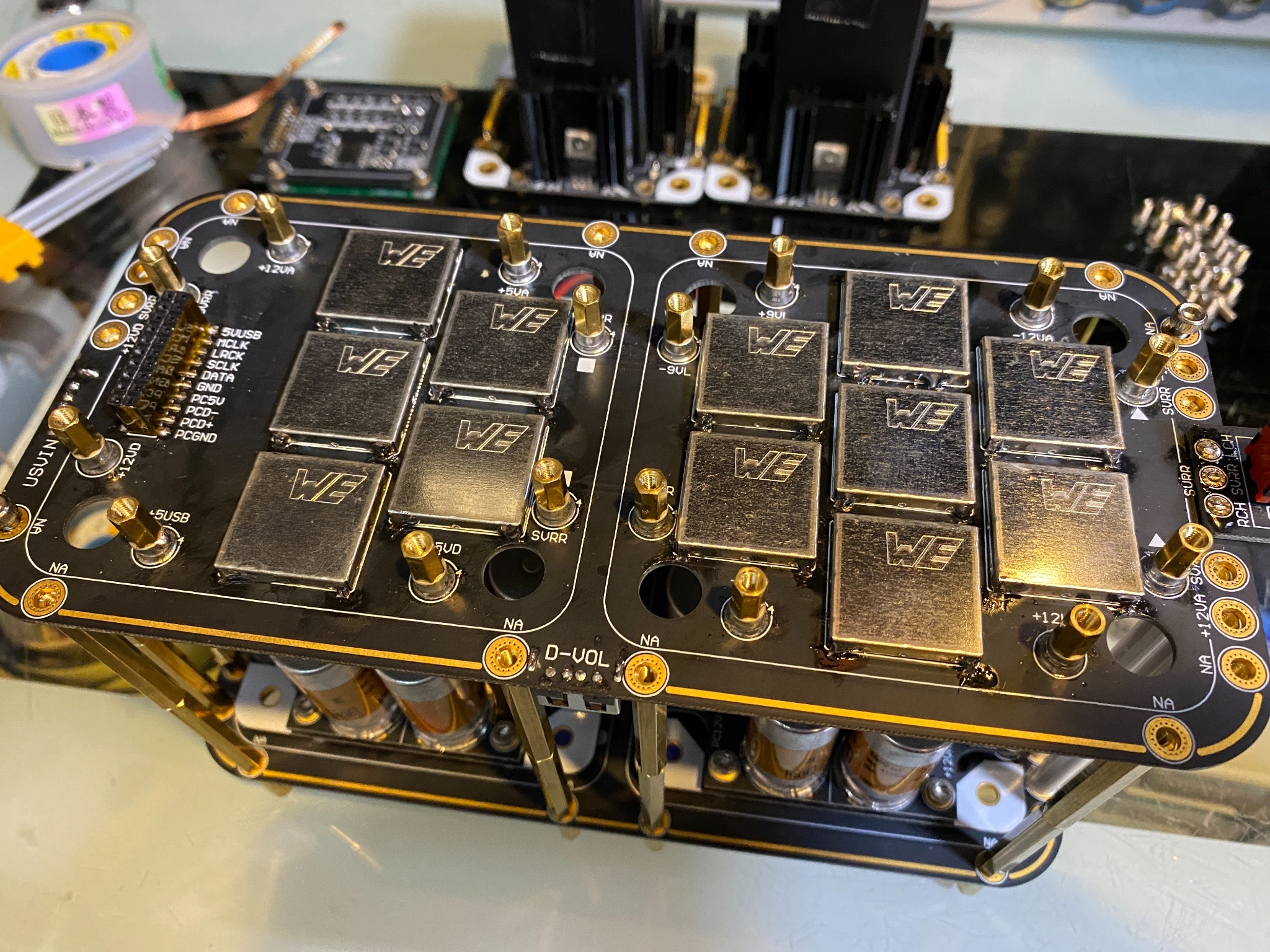

三個月前，驗證第一版放大電路

https://images.plurk.com/78xyswj15evrZbQiZjq29e.jpg

https://images.plurk.com/3JLc4ll3D3fH7GfGatdPnp.jpg

https://images.plurk.com/5tFKFLfZdj02LHn43jNv4G.jpg

放大電路驗證完成後

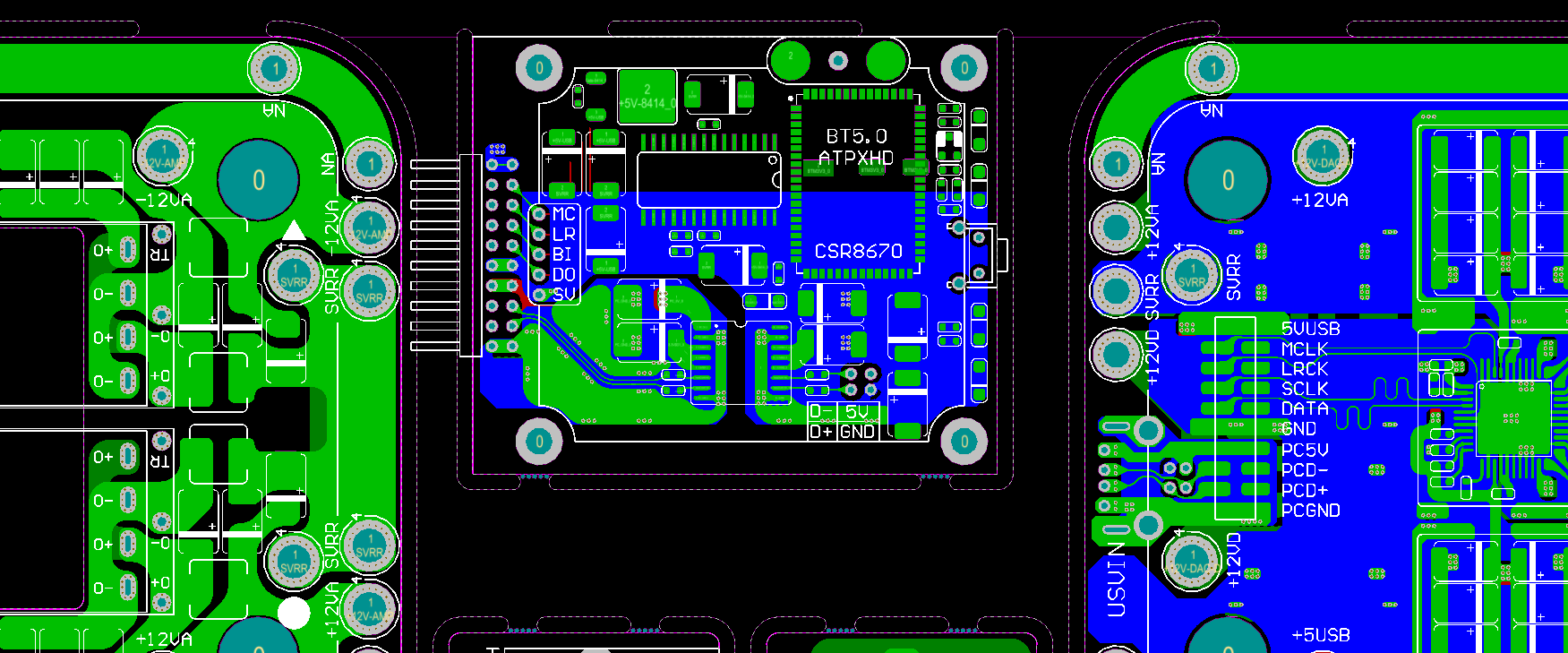

開始設計藍芽5.0無線接收的電路

https://images.plurk.com/69wlDja034kFpyvTl9exiH.png

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 1:30 AM

Fri, Jul 17, 2020 1:43 AM

瘋狂備料
用VICOR隔離電源一顆5000x4=2萬

https://images.plurk.com/2XtpgljBA1BXty5MyTZ2us.jpg

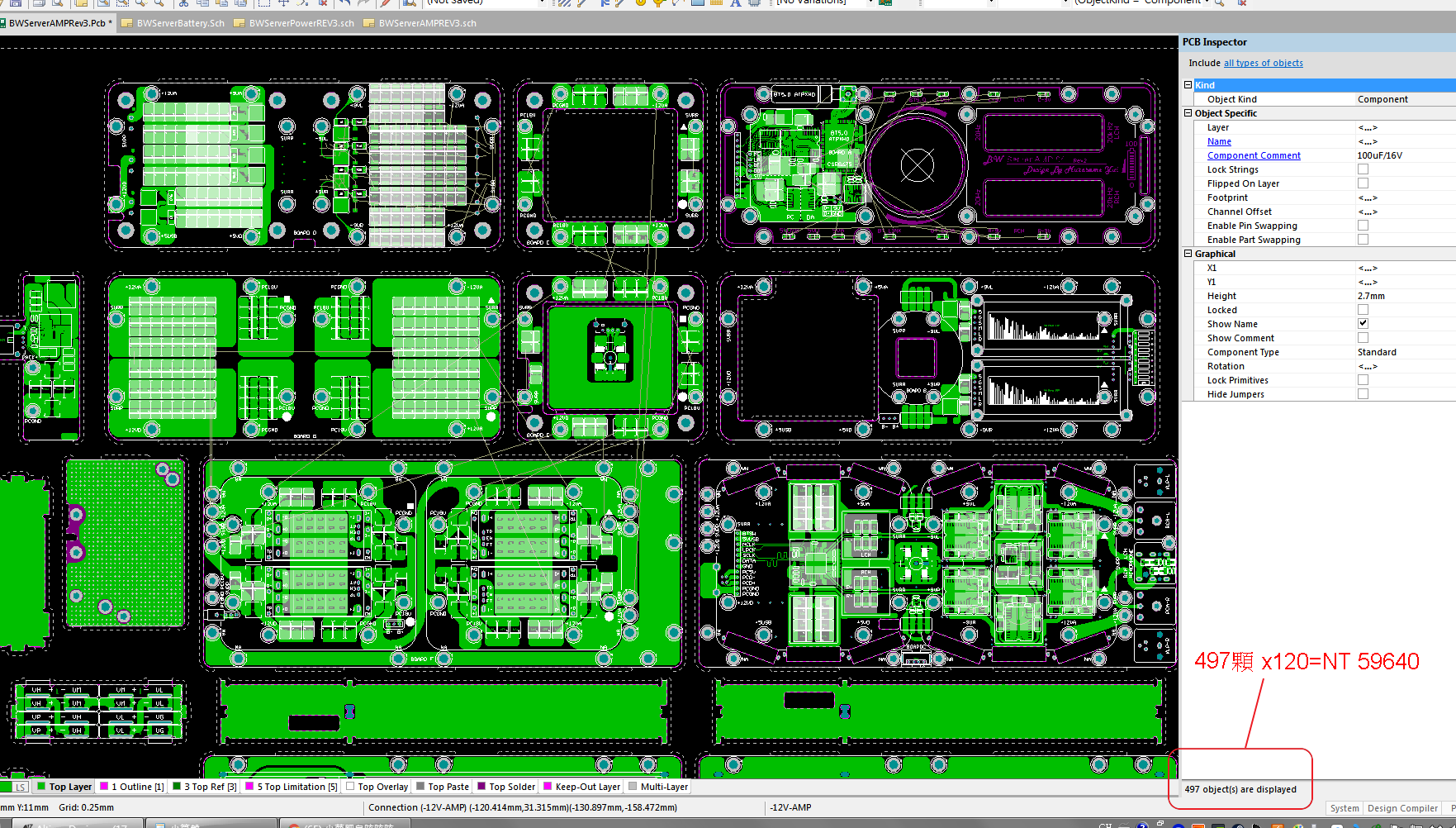

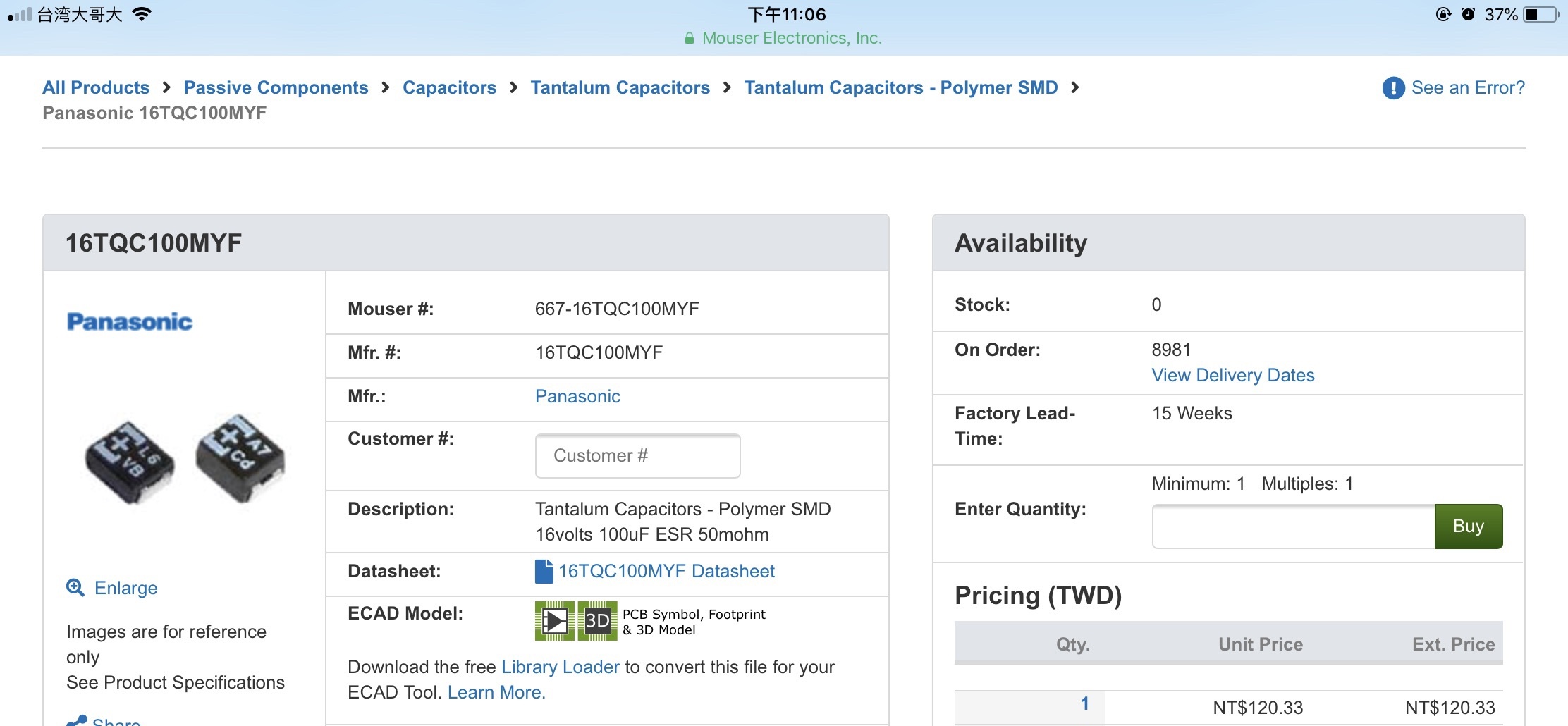

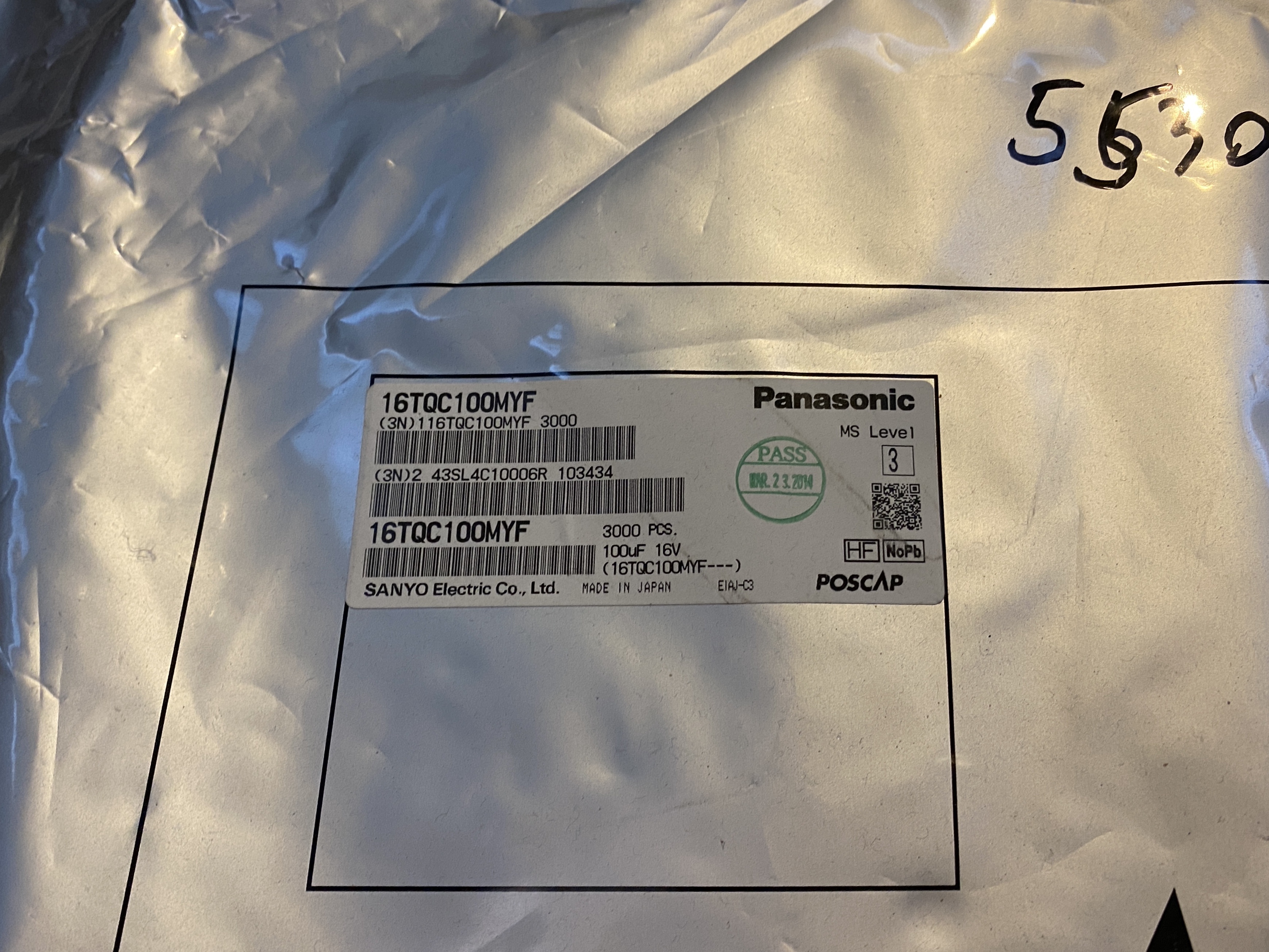

電源陣列用的電容一顆要120 x 497顆= 6萬

https://images.plurk.com/3naKKM85bNrIGmg4J5vTRH.png

https://images.plurk.com/1TJT1zMiAXy10w5MIwYw5l.jpg

https://images.plurk.com/J1hJUrWi9EQCz5f3QbOIW.jpg

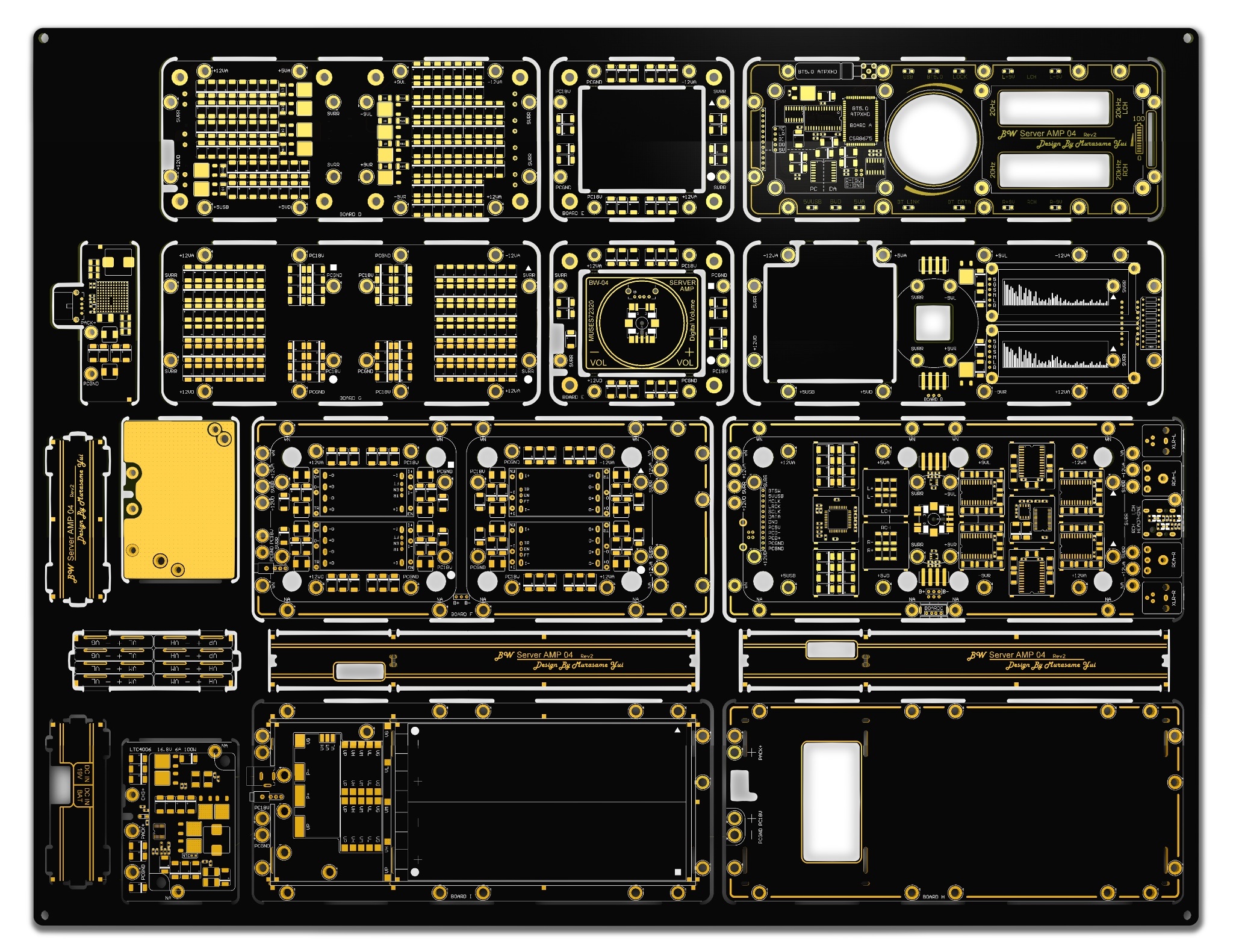

洗電路板要3萬

https://images.plurk.com/12xRBZFfzJn3jfAp80TOrG.jpg

古典軍規濕式鉭質電容，這樣5萬

https://images.plurk.com/1VAg3bpB4PPUvBryEeArEm.jpg

鋁殼4萬
料錢已經來到20萬

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 1:31 AM

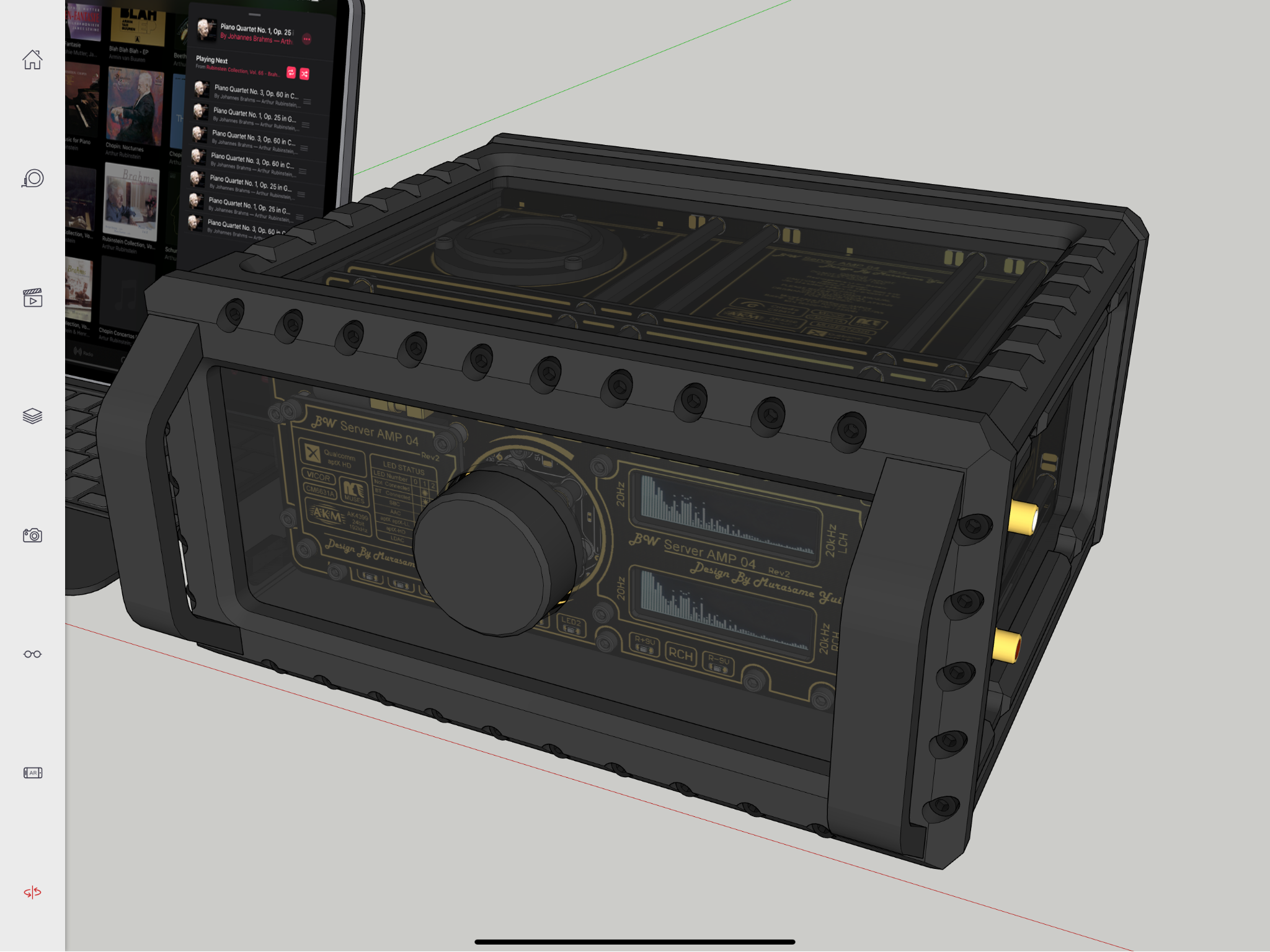

設計外觀

https://images.plurk.com/6vtX5Vcrbz1CwyVn2B9UNs.png

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 1:31 AM

電路板送樣

https://live.staticflickr.com/65535/49855060391_16b8e98c7e_o.jpg

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 1:32 AM

Fri, Jul 17, 2020 1:32 AM

用3D精算重量

https://live.staticflickr.com/65535/49835419533_e935390b2d_o.png

https://live.staticflickr.com/65535/49835419328_0c0650cf25_o.png

https://images.plurk.com/4pCpHMtVSEp0SA0wYu8wid.png

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 1:33 AM

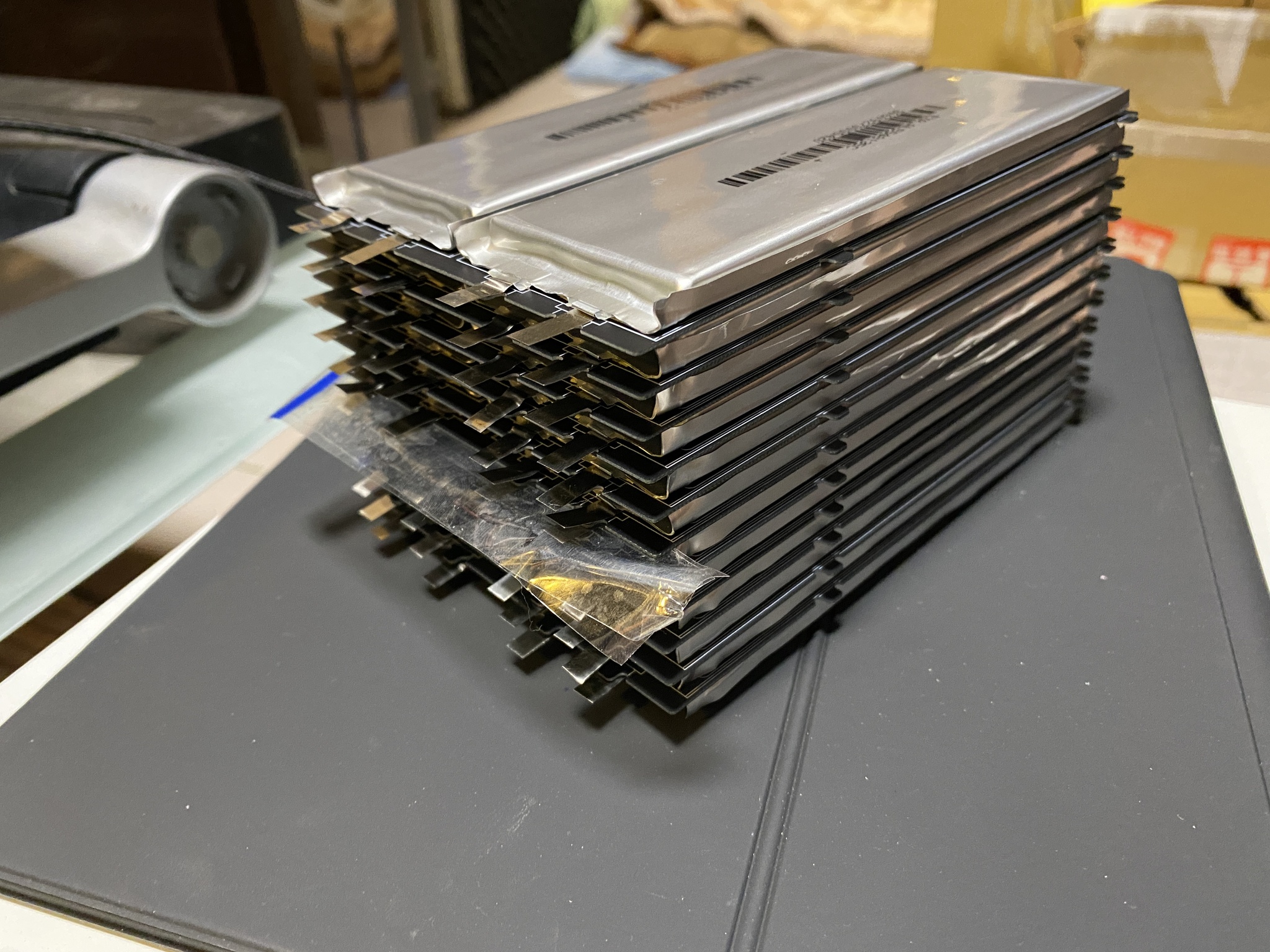

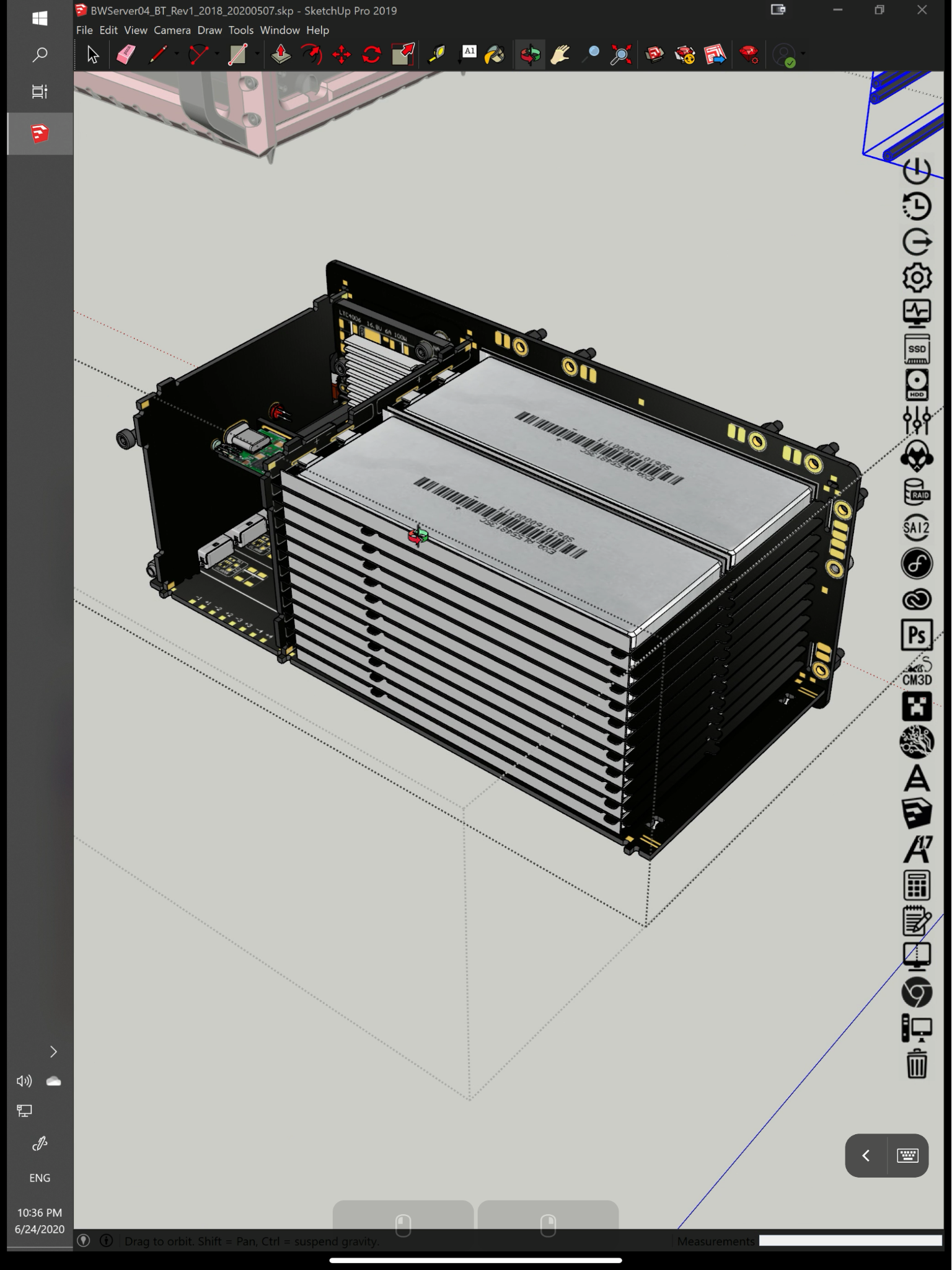

開始做電池
5548135 4000mAh x 4S x 6P = 96000mAh = 355Wh

https://images.plurk.com/2VzKCZablxh1IimnozvvDq.jpg

https://images.plurk.com/6LVIZX6cnDCLBcOdBL3ELm.png

https://images.plurk.com/1E336EvZfldN6qNkBm0zpz.jpg

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 1:34 AM

電池盒完工

https://images.plurk.com/5xtSFN1iz4ldOL4qZV0Tfj.jpg

https://images.plurk.com/3bEy42fKdvnmYTRnSzjJSK.jpg

https://images.plurk.com/4xQA1Kpv8VnxR3GC5RUzdd.jpg

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 1:34 AM

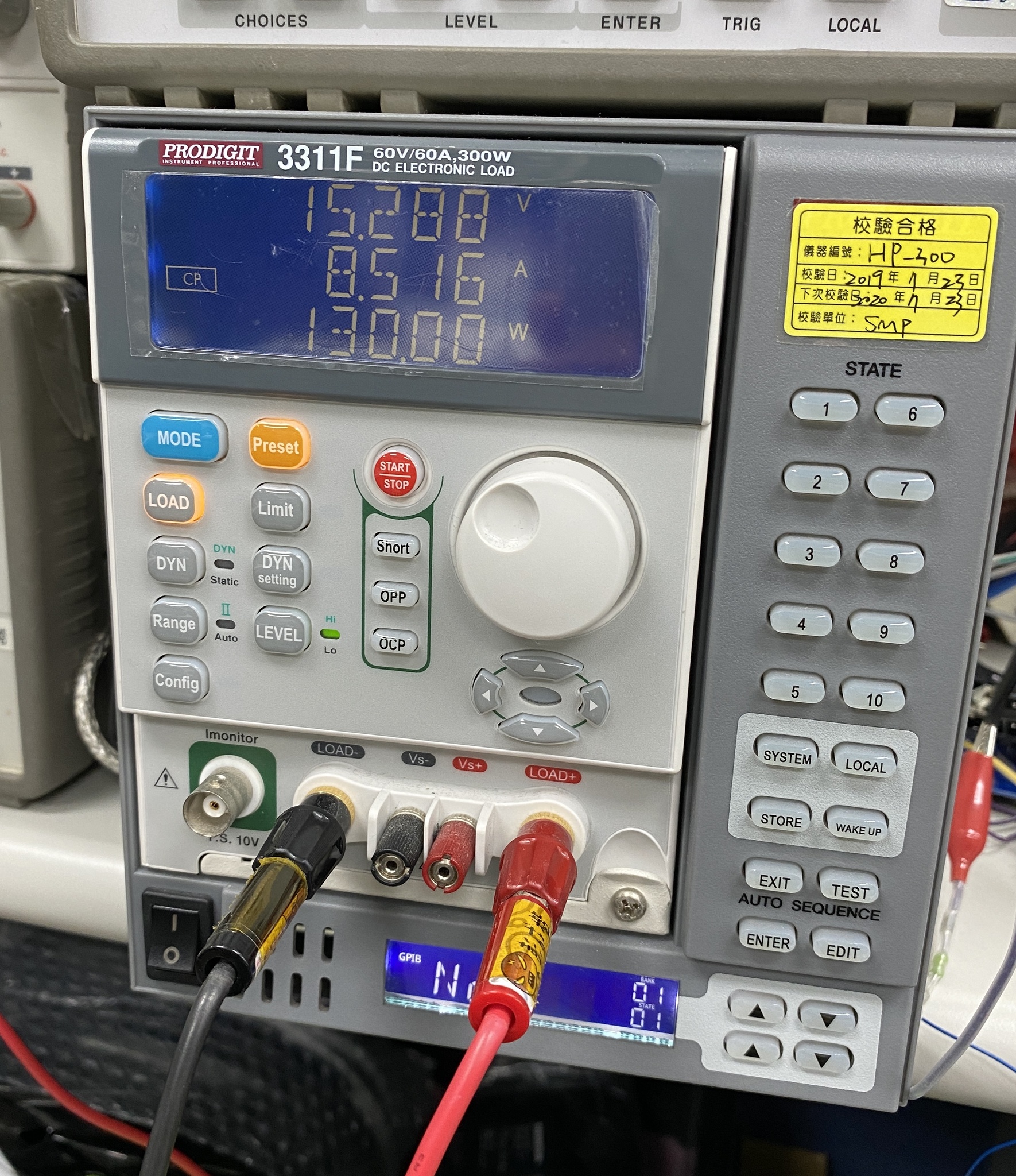

大功率放電測試

https://images.plurk.com/2ck5vqIfMkGavbOWVCtBsX.jpg

https://images.plurk.com/TSGHkV7wO6ouhuSfhqhTx.jpg

https://images.plurk.com/26d1xzMvSNTsl4iUoLBjFk.jpg

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 1:35 AM

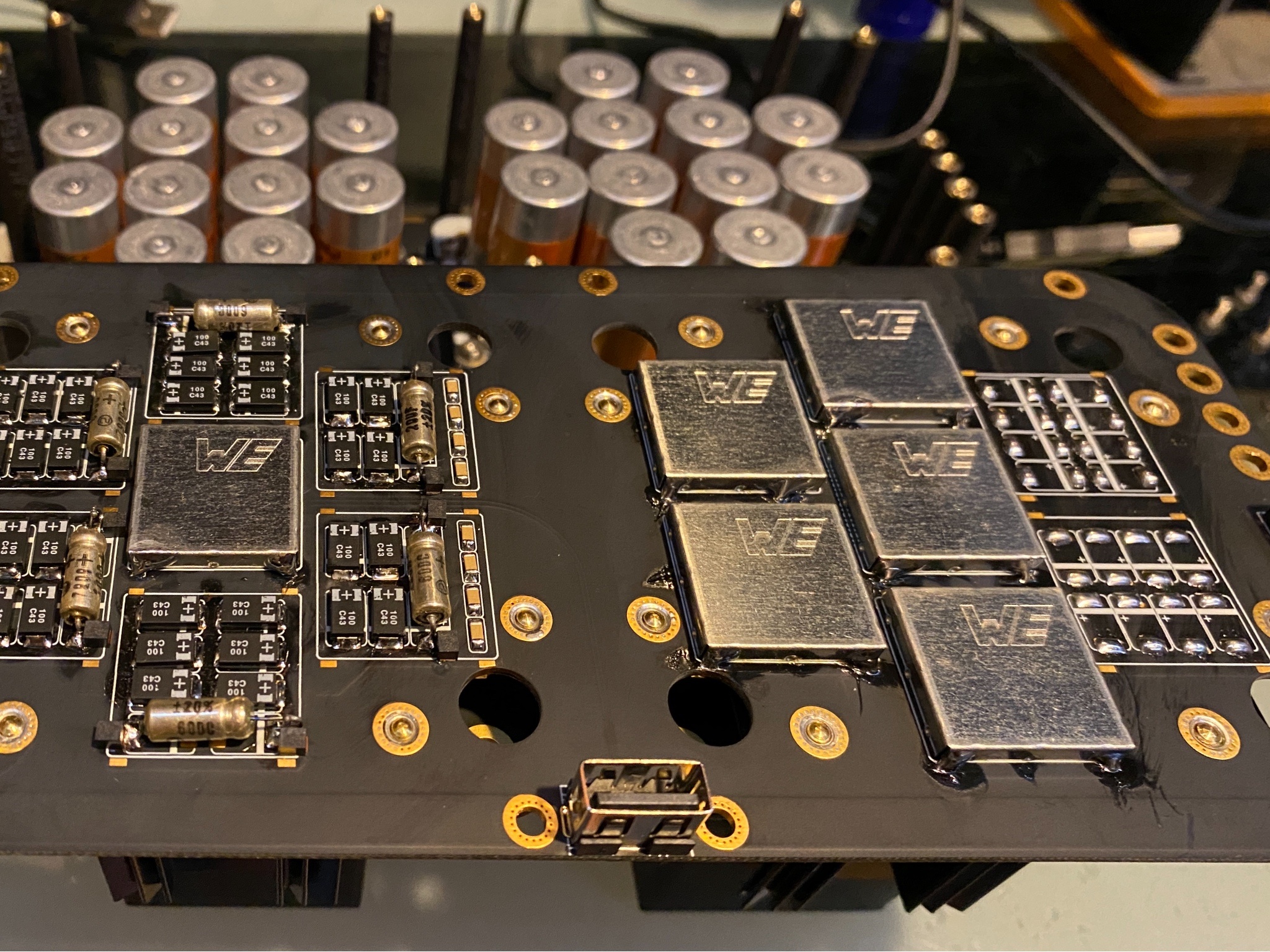

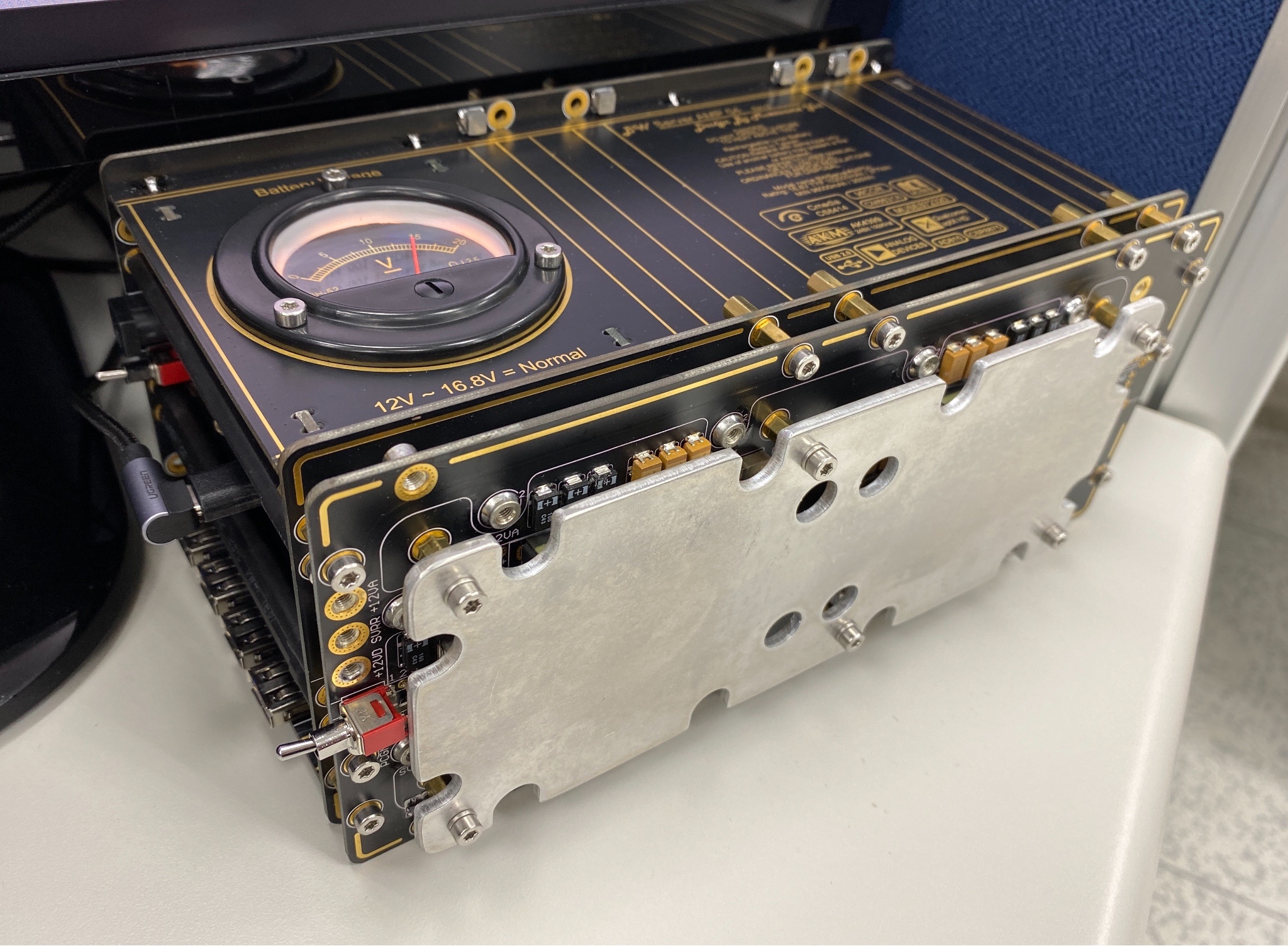

電池跟隔離電源模組合體

https://images.plurk.com/7ml31um0k42Ef3OHAESIxM.jpg

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 1:36 AM

重新設計電壓錶頭

https://images.plurk.com/3p4zFF1KqLZIFae6Uo5zrH.jpg

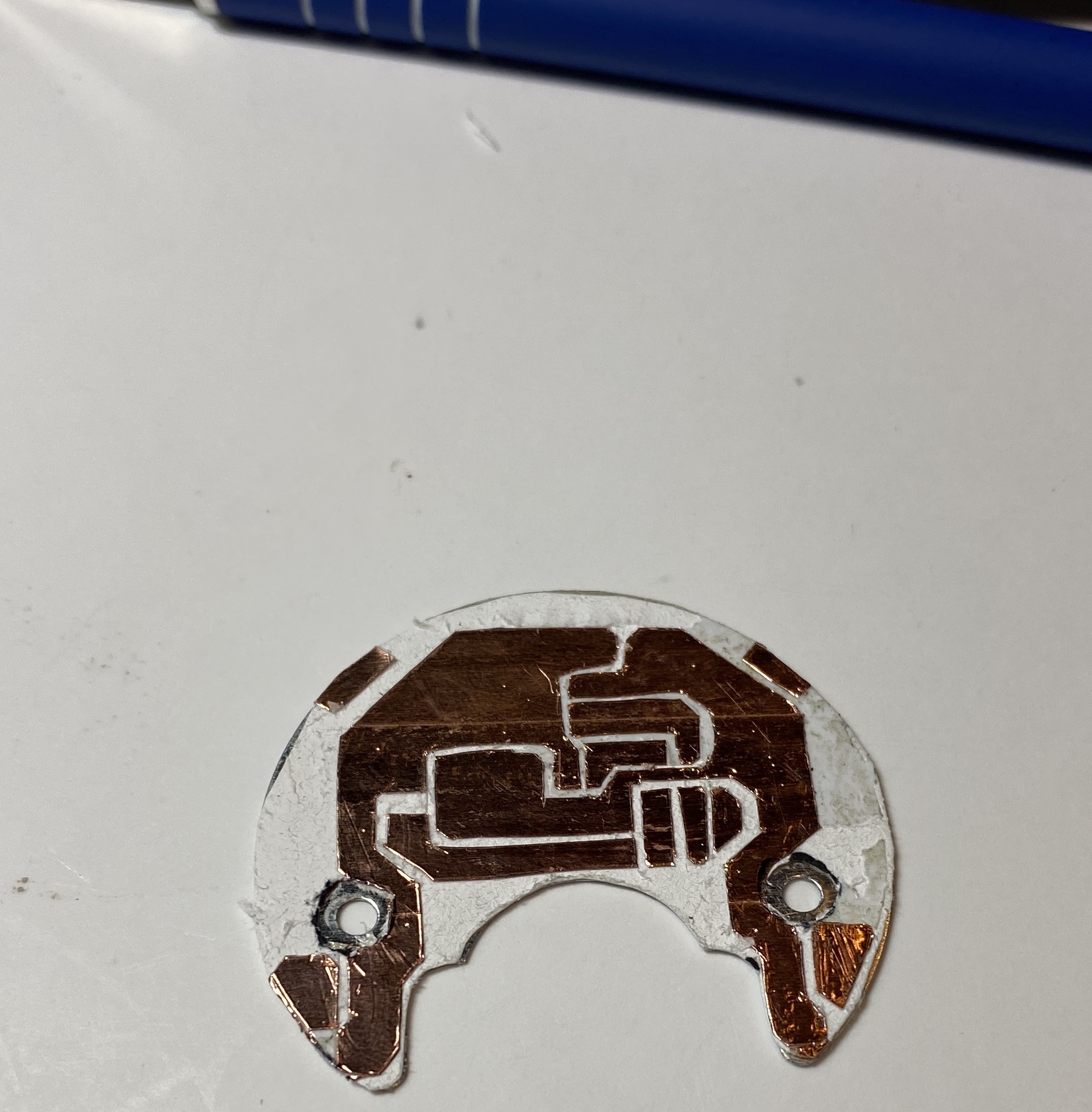

畫完電路用銅箔膠帶貼在紙上刻走線

https://images.plurk.com/61gBNuwje6zcH5ccnqZsD.jpg

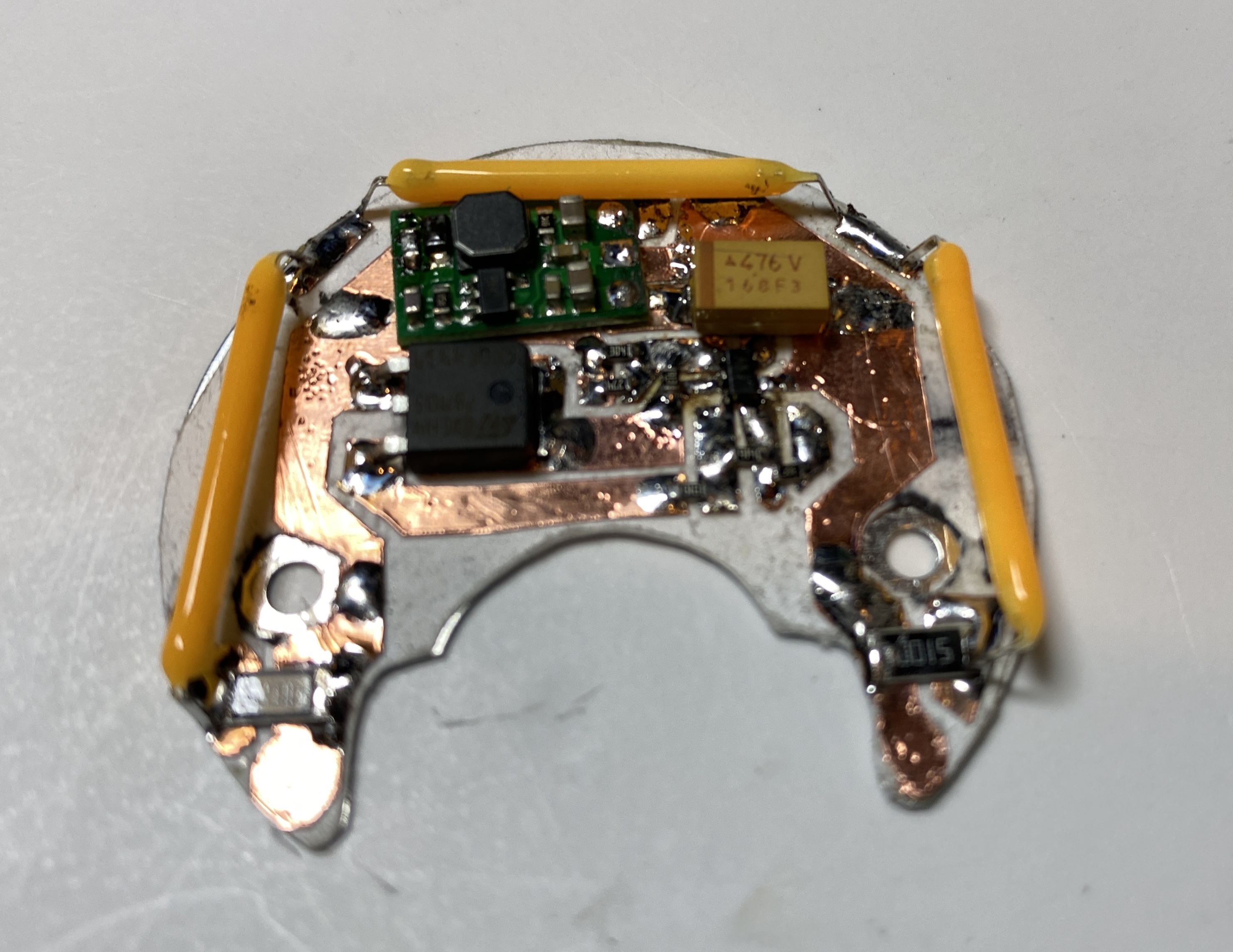

焊上零件

https://images.plurk.com/7nfqvjpJBHkMQ2rTmOSrNc.jpg

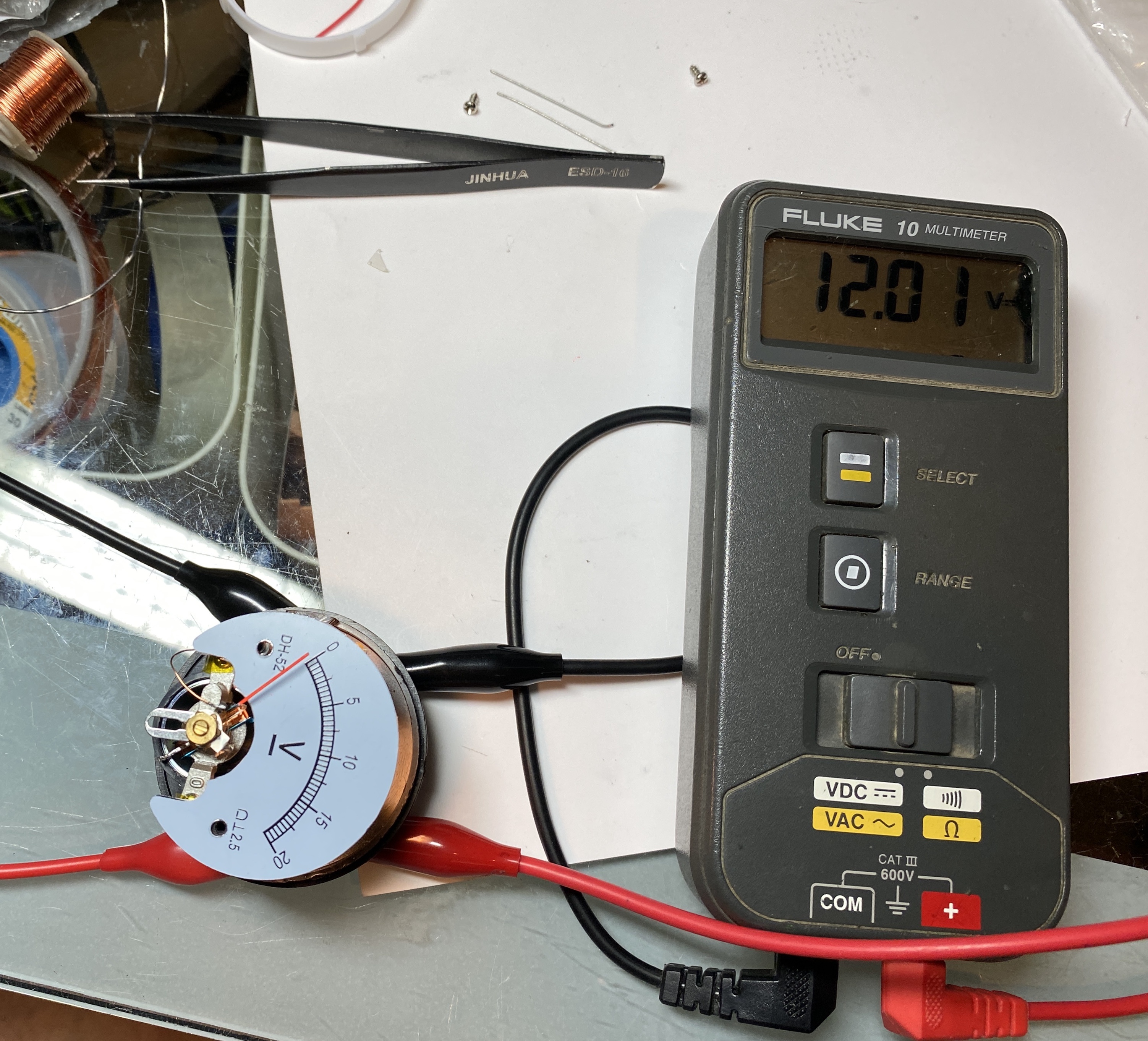

校正下極限（沒電時電池電壓12V)

https://images.plurk.com/5yOTTlVipvNc0I710InDWr.jpg

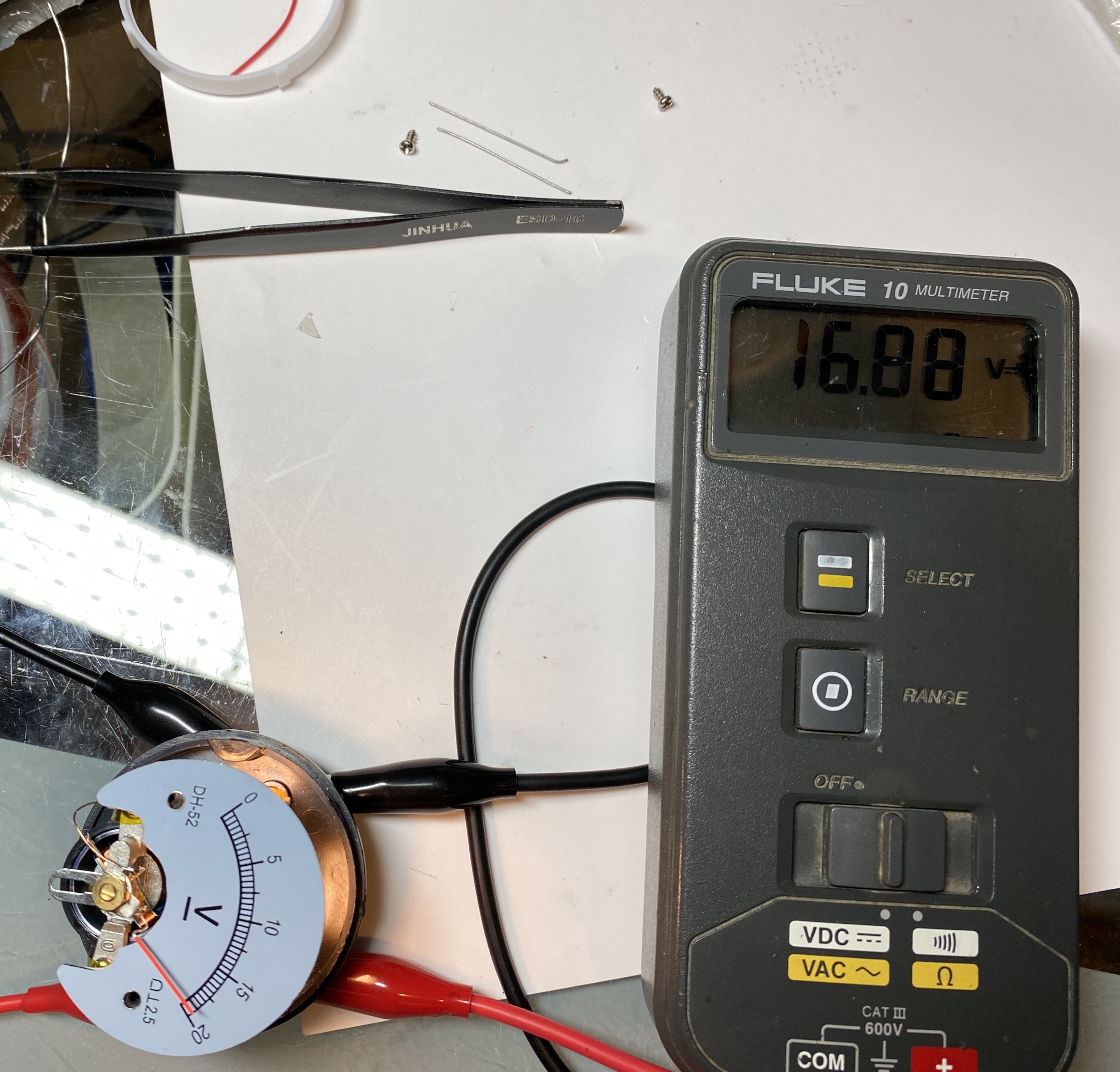

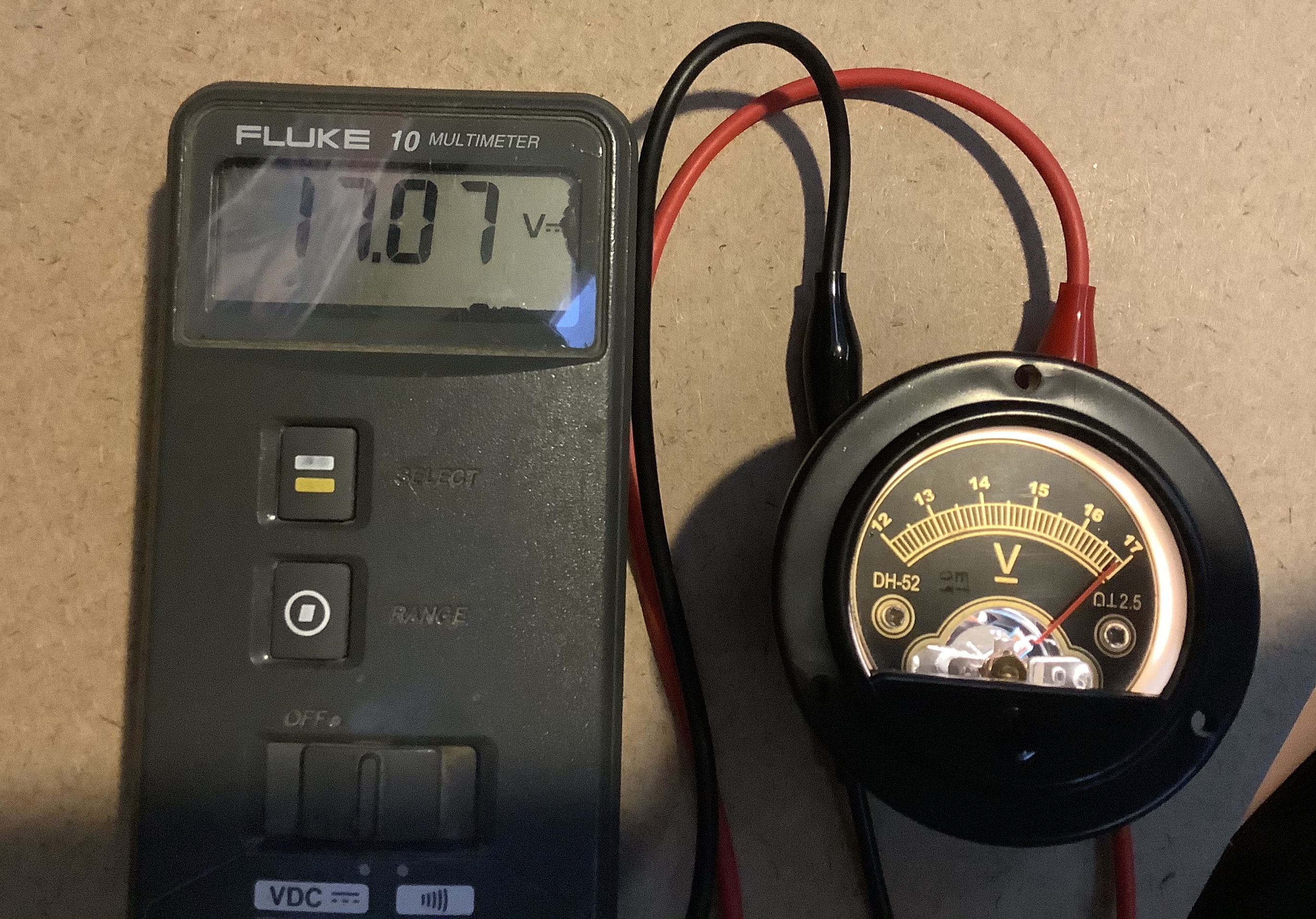

校正上極限(滿電時16.8V、滿刻度17V)

https://images.plurk.com/4tnsVcAItDb0pdEVkUCZ4r.jpg

重新印面板組裝下極限（沒電時12V)

https://images.plurk.com/6W9ZrNhigaFgqe5DXoDNHs.jpg

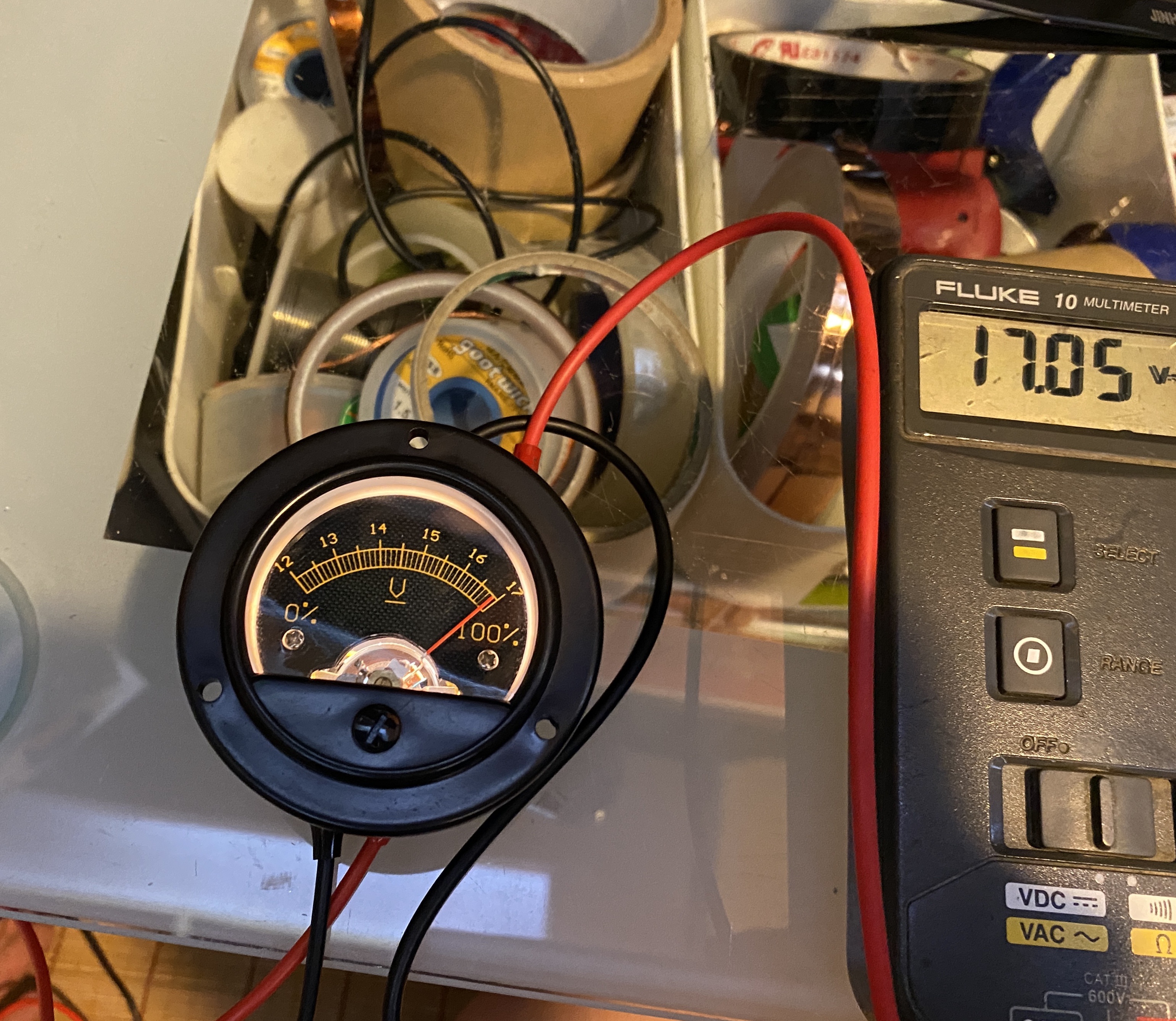

上極限(滿刻度17V)

https://images.plurk.com/1m0NUnNn0qirbhmGQTSQhE.jpg

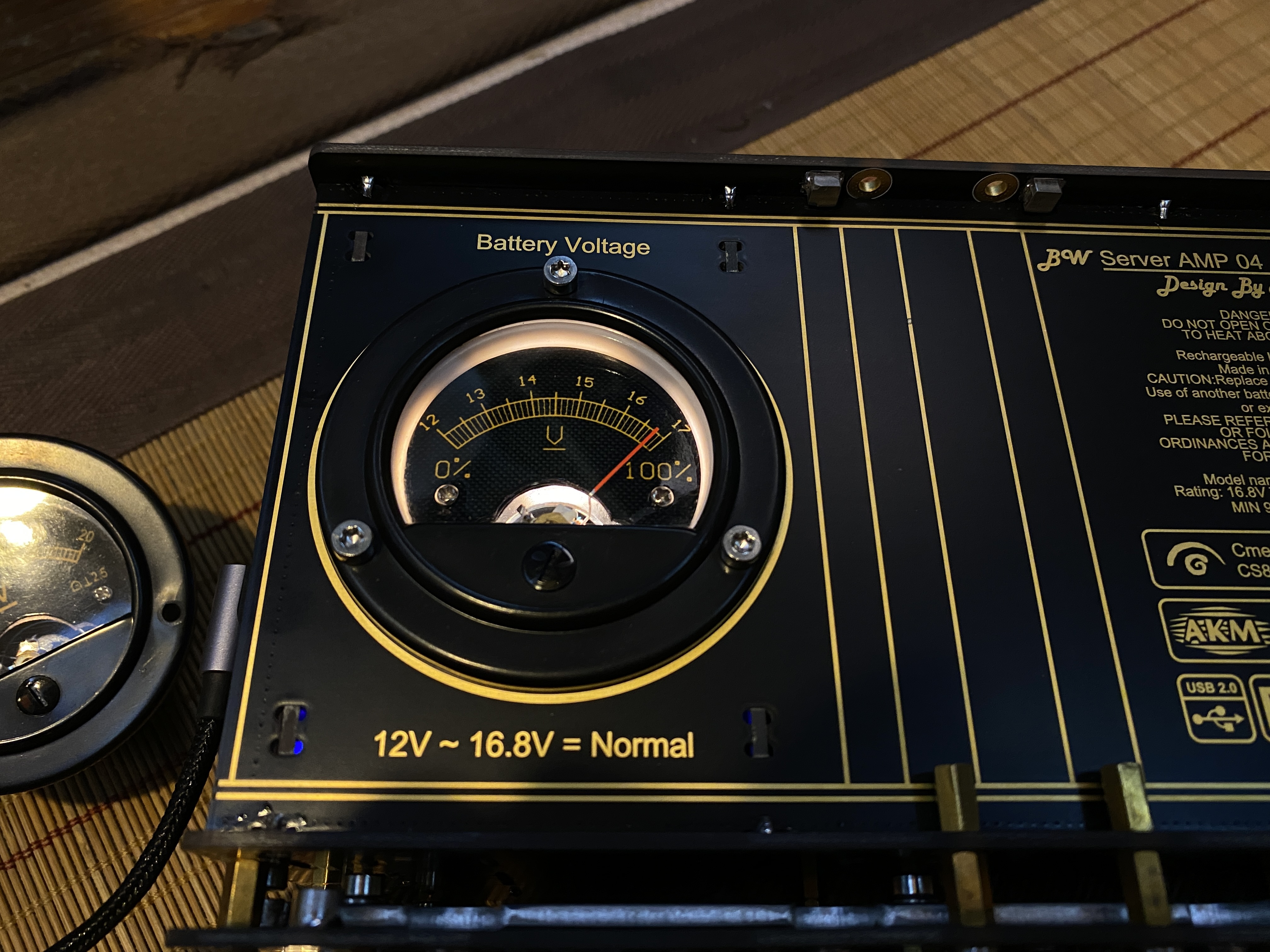

裝殼完工！

https://images.plurk.com/7mOBdPXsGY2ROyvrzuz32C.jpg

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 1:37 AM

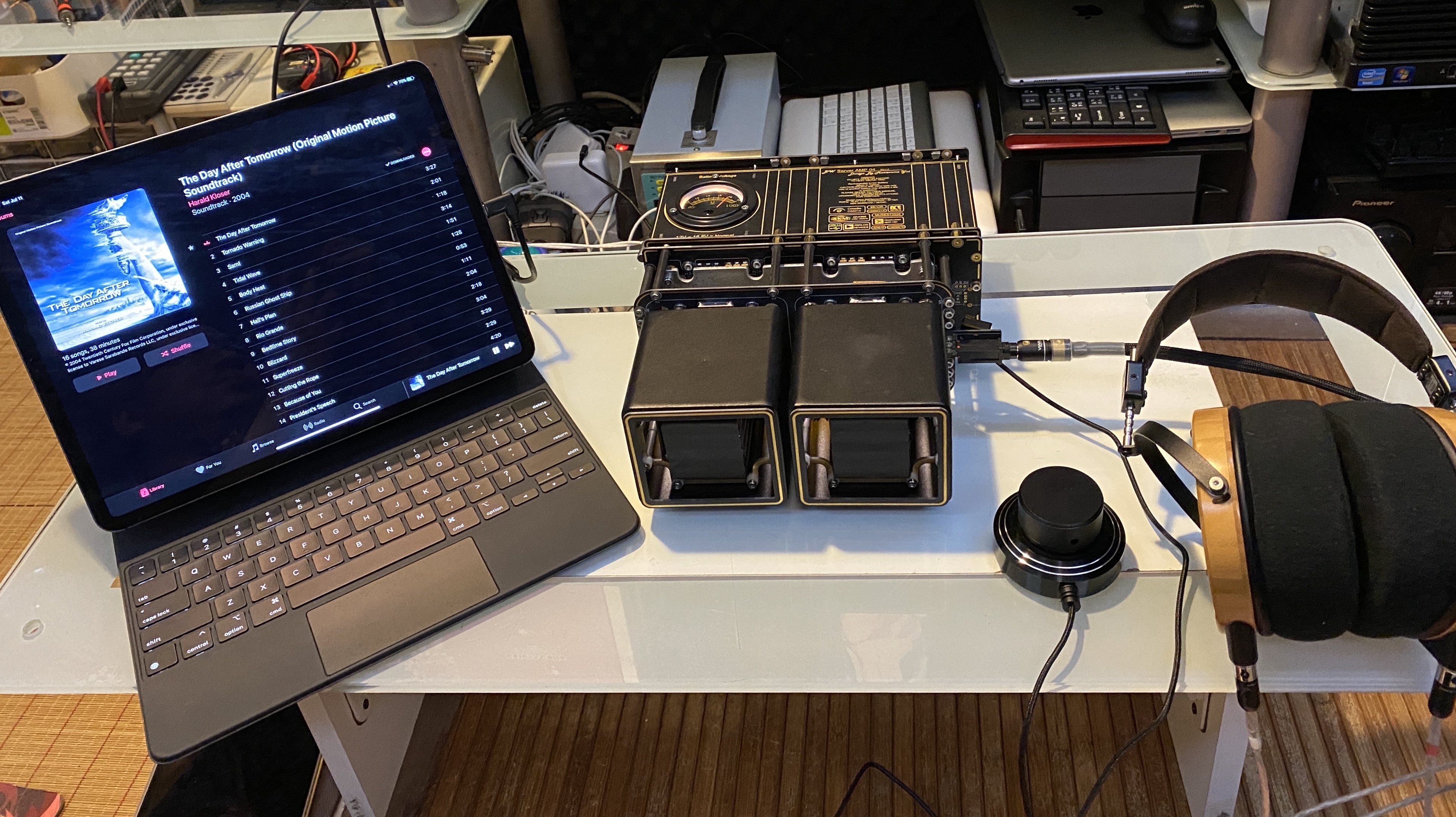

把電池盒跟第一版的主姬擴合體驗證動作

https://images.plurk.com/6OHceN8mkzX61j1iTBxJXH.jpg

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 1:37 AM

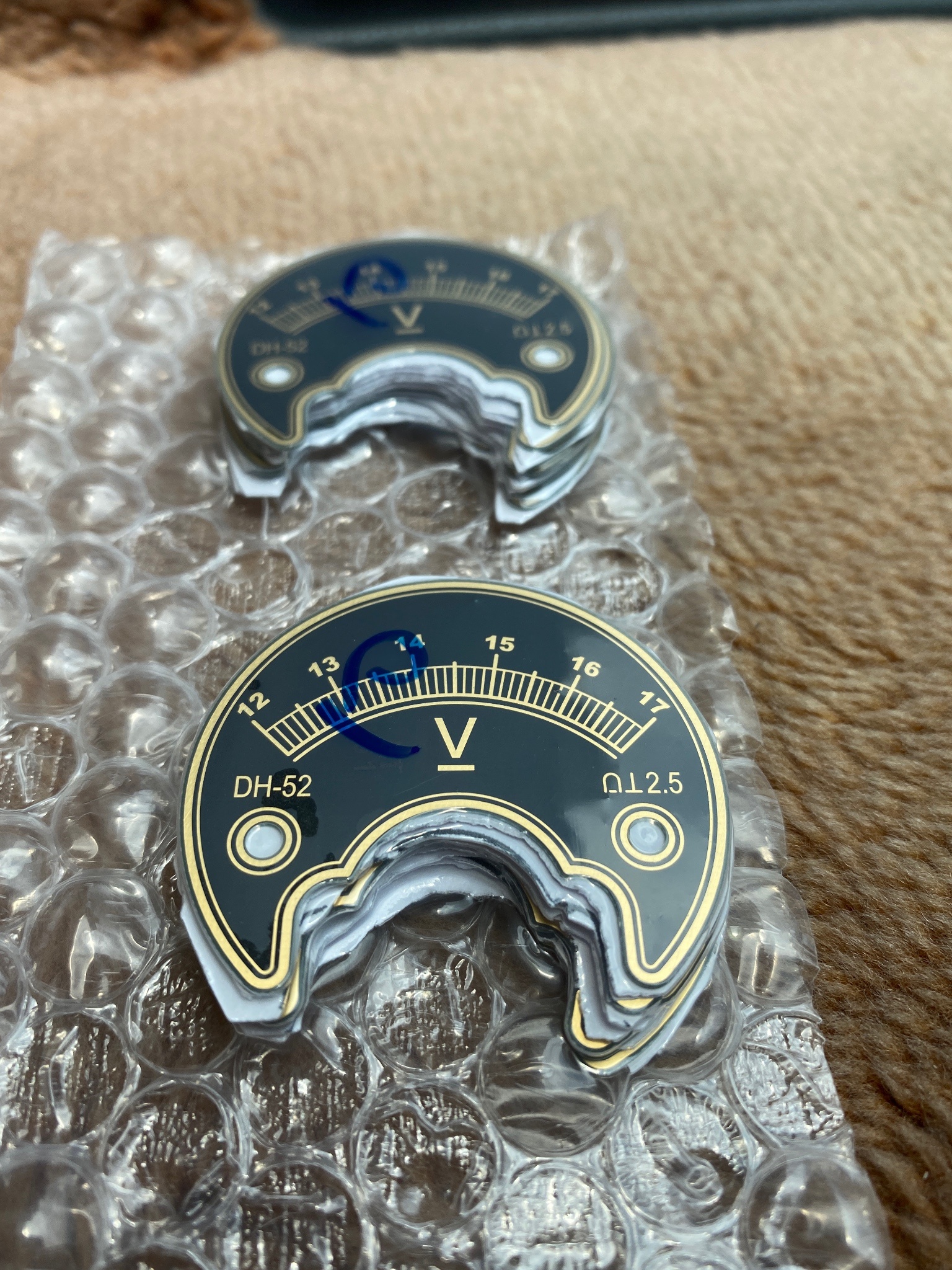

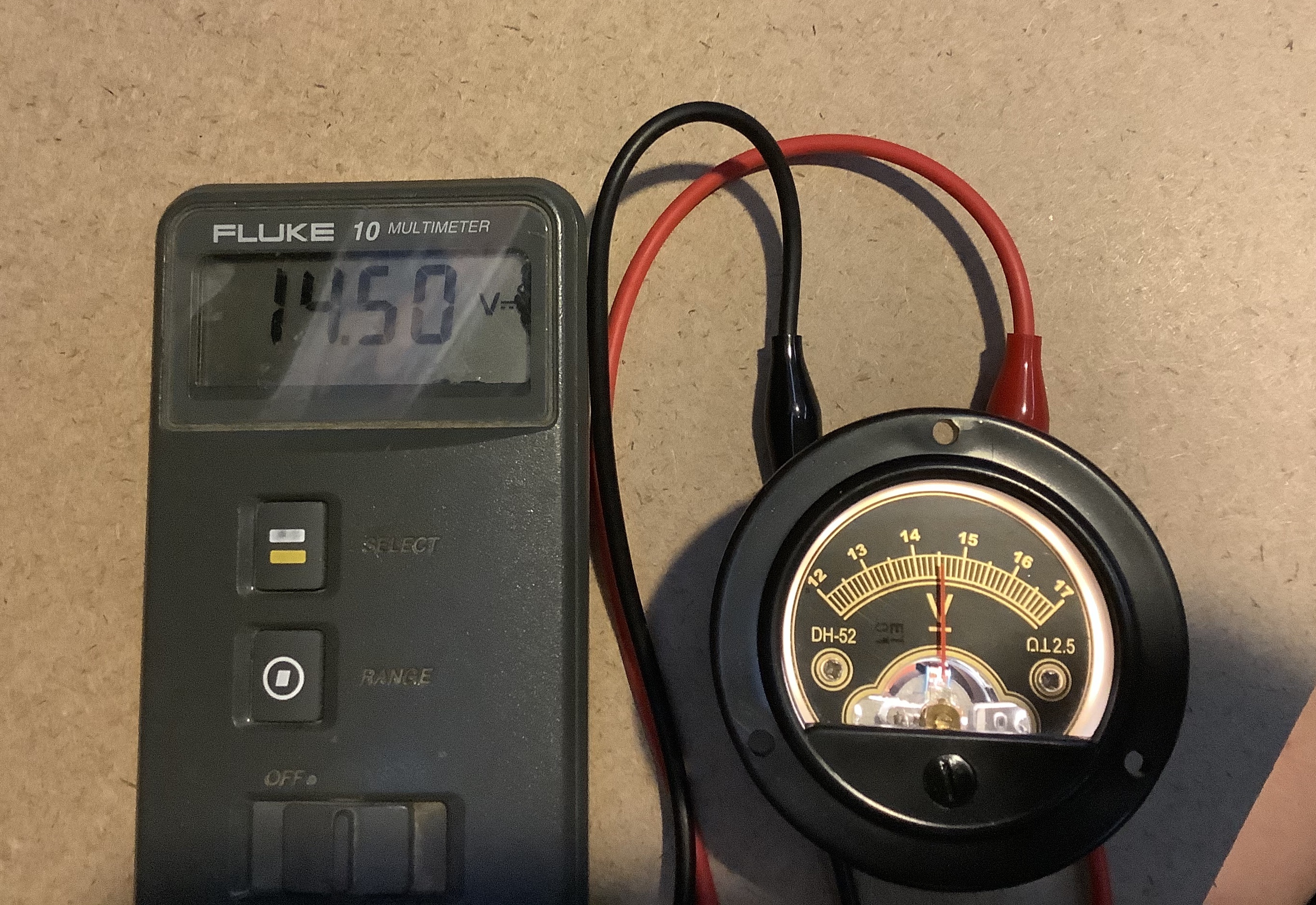

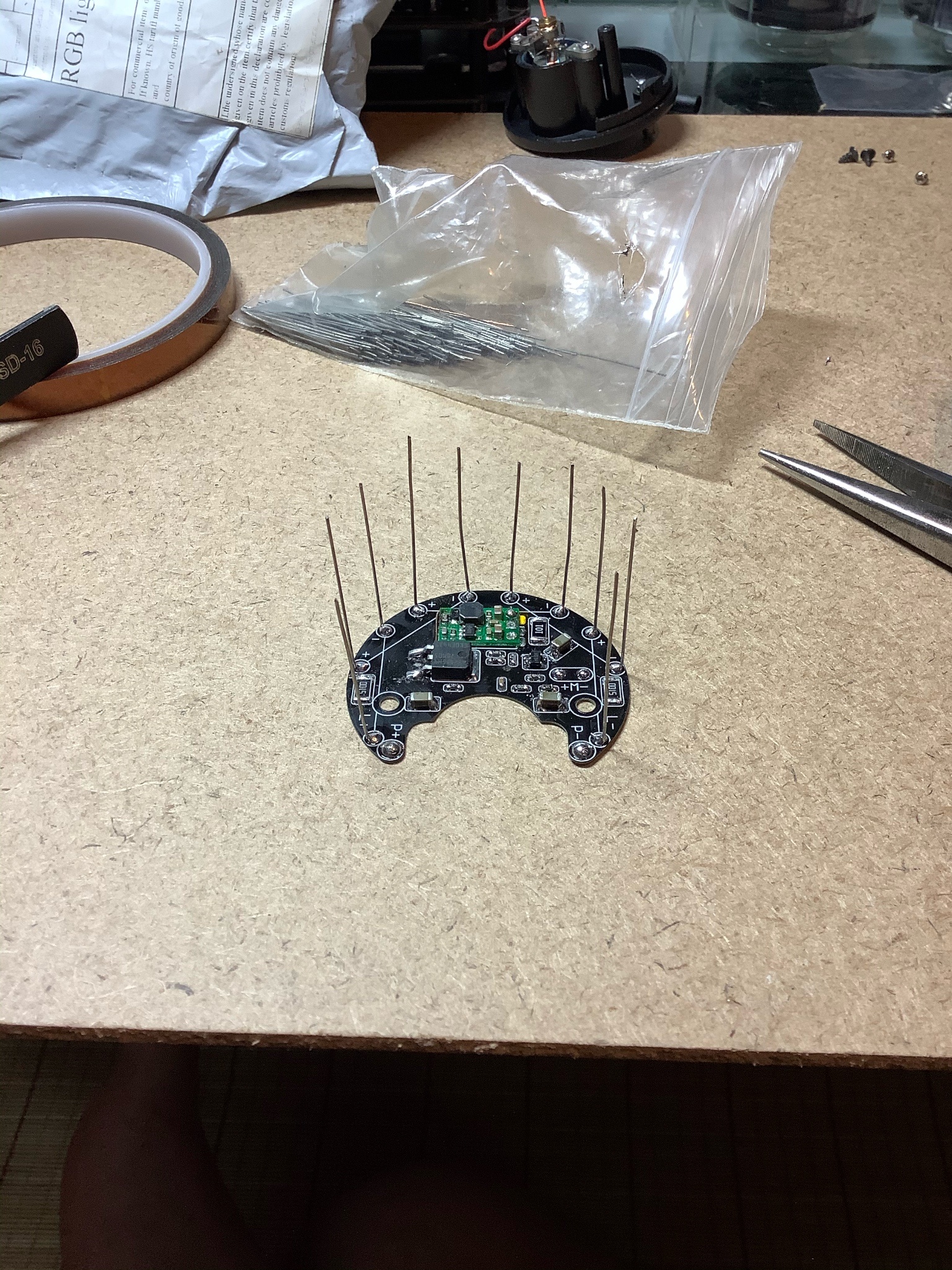

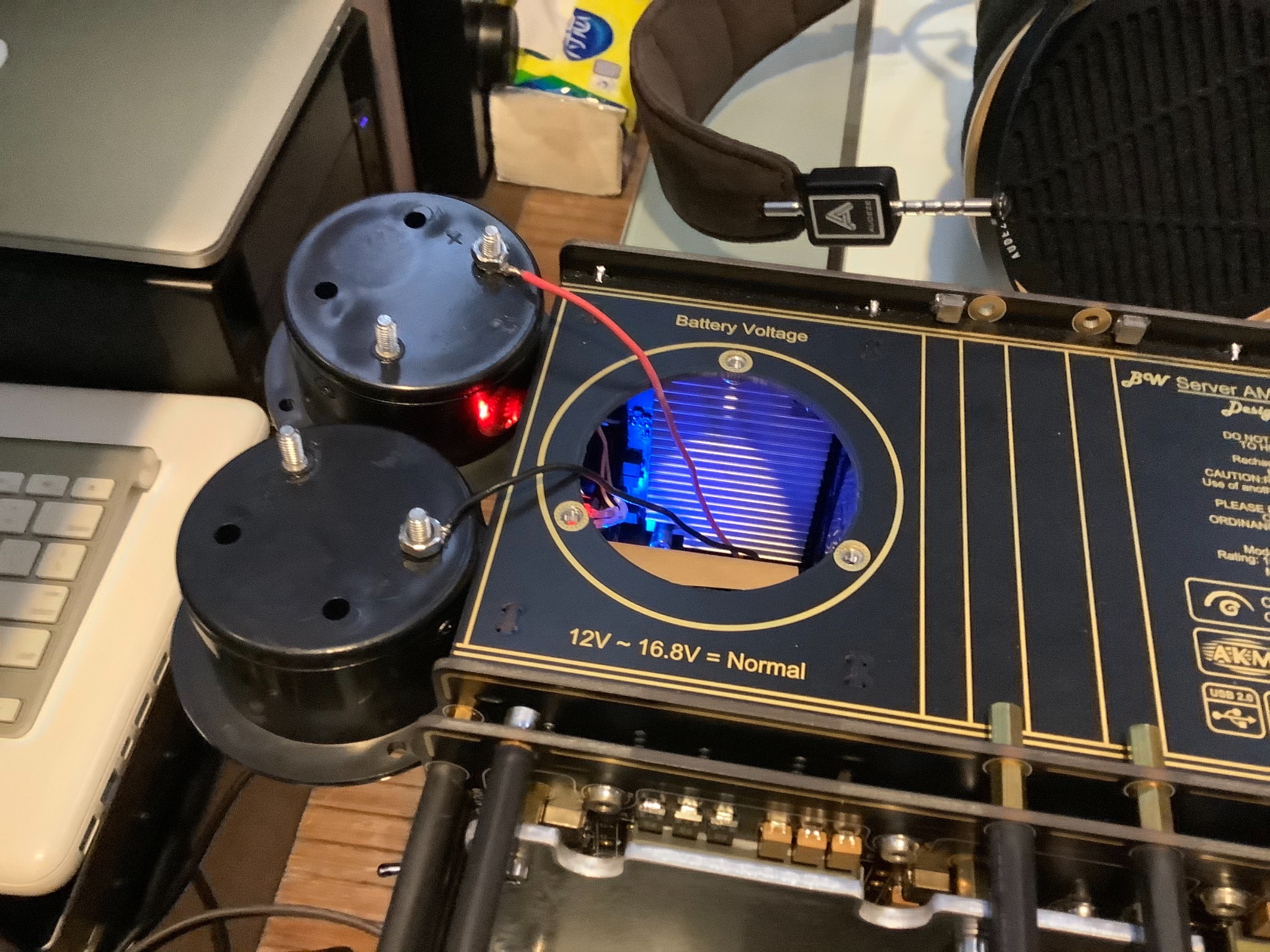

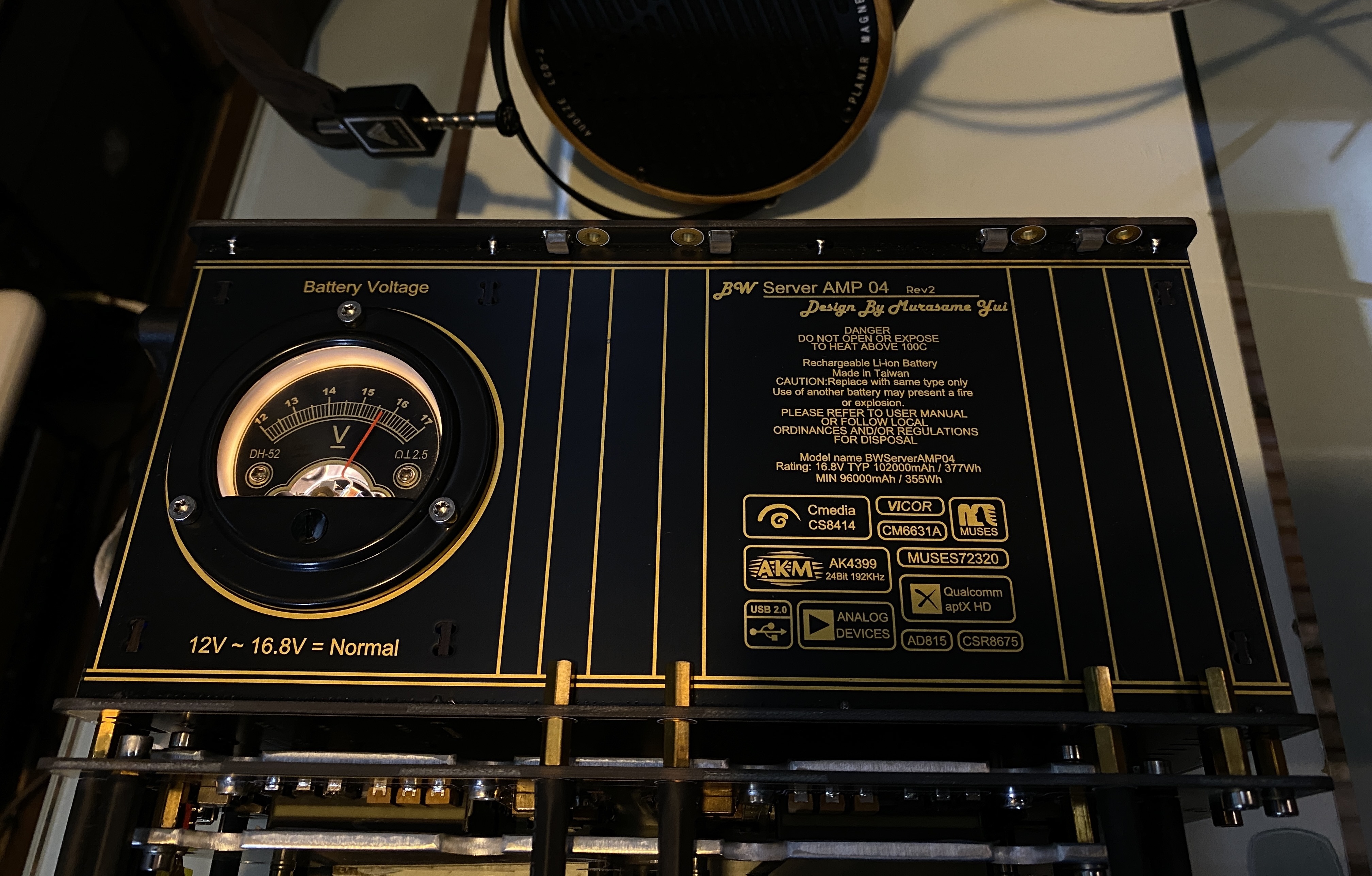

新錶頭電路板到貨
錶頭質感終於跟電池整體外觀統一了！

https://images.plurk.com/7sQcKBjS1xx8DenINbcwfd.jpg

https://images.plurk.com/C3Ux4CIL5JDXRWr8TmYrf.jpg

https://images.plurk.com/2Ef81Ne9mRbaqUCKq2vNyw.jpg

https://images.plurk.com/5a9qGiQaC9kUzwXsvkvLfa.jpg

https://images.plurk.com/16QavF1JRPkxqWap8ctPBN.jpg

https://images.plurk.com/2fe5GKCFic9CNlGLNBSg0c.jpg

https://images.plurk.com/W6vDSdly6l3ZBSXNT5kxE.jpg

https://images.plurk.com/3F1Pecij9Ke3UiCEJ2CsAz.jpg

https://images.plurk.com/6c3RLQWFW7Dsw38M3re41I.jpg

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 1:38 AM

造價35,000NT的主姬擴正式版電源搞定

https://images.plurk.com/5YTW4nCs1UJt0eg0jlyY6h.jpg

https://images.plurk.com/5Zb8hk4x4pIsUrBj8kL7mr.jpg

https://images.plurk.com/6jjJal0jnzxNs40eQqEak7.jpg

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 1:40 AM

這週末再繼續完成第二版的放大電路，還有無線接收電路
就越來越朝向完工邁進啦

https://live.staticflickr.com/65535/49835419533_e935390b2d_o.png

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 1:40 AM

Fri, Jul 17, 2020 1:50 AM

不過還沒時間整理鋁殼的圖面發包去做

大概還要裸機兩三個月吧

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 1:41 AM

這台擴，算是這十幾年的經驗集大成
希望可以不計成本做到讓自己滿意

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 1:47 AM

Fri, Jul 17, 2020 1:47 AM

傾全力設計出來（只做一台

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 1:47 AM

當傳家寶

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 1:51 AM

Fri, Jul 17, 2020 1:59 AM

所以唯到底是被抱枕耽誤的產品設計師，還是被產品設計耽誤的抱枕繪師呢？

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 1:57 AM

做到現在為止，一條跳線都沒有！爽啦

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 1:59 AM

====以下開放留言====

INA治百病@摳他羅

@megakotaro

Fri, Jul 17, 2020 2:01 AM

電路藝術家

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 2:03 AM

不管什麼，都能昇華到藝術

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 2:08 AM

設計這些機器，或是畫抱枕
從來為的都是滿足自己的創作慾望

鷹羽龍(TRFFF)

@TRFFF

Fri, Jul 17, 2020 2:15 AM

~~該準備量產了~~

@yyhsu95

Fri, Jul 17, 2020 2:16 AM

請問，主機擴電源下方的鋁板，主要功能是什麼？

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 2:17 AM

@bwstore - 大主機擴，玩過純A類擴大器都知道零件要溫暖聲音才會好聽 VICOR DCDC模組空...

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 2:18 AM

故意選空載自耗電高的隔離DCDC模組順便拿來幫機器加溫

@yyhsu95

Fri, Jul 17, 2020 2:23 AM

多謝解惑

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 2:27 AM

yyhsu95 : 設計機器太好玩啦！

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 2:31 AM

連電路也要美美的！（強迫症

https://live.staticflickr.com/65535/49799581168_40cf9f09a9_o_d.png

https://live.staticflickr.com/65535/49800127311_966df64de5_o_d.png

https://live.staticflickr.com/65535/49799581188_4ab75ae684_o_d.png

@yyhsu95

Fri, Jul 17, 2020 2:44 AM

ロリ♡好き@村雨唯 : 的確會上癮

ロリ♡好き@村雨唯

@bwstore

Fri, Jul 17, 2020 3:45 AM

yyhsu95 : 重度患者在此
