巴黎聖母院大火的一些小知識
這個是我去爬文之後找到的資料,在這邊整理一下:
聖母院的屋頂有兩層結構,第一層是承重的石造拱頂,第二層則是遮風避雨的屋頂,又稱作【森林】那是整個聖母院最古老的結構,是砍了整座森林造起來的木造閣樓,閣樓上面有舖鉛板防水,這些鉛板在火災開始前,由於整修工程的關係,有一部分被卸除了。
https://imgs.plurk.com/Qww/nyh/g8DdN98XEPcFB13VgBbc9Izit2S_lg.jpg
上面細細尖尖的東西就是屋頂(森林)。
https://imgs.plurk.com/Qww/Lue/jh3f2CPjZmjlZ1H8hKaCGtNU0fJ_lg.jpg
底下這個則是拱頂。
聖母院大火的時候,巴黎的消防隊曾經討論過要怎麼撲滅火災,其中最主要的關鍵就是:大量灑水可能會導致拱頂龜裂、坍塌,因此決定使用對火焰噴水柱的方式救援,這是非常冒險的決定。
叉燒龍貓|【怪異】不知火 才藏
不過今天大火之後巡察的結果表明:
石造拱頂撐過了火災,只有部分被倒塌的塔樓砸穿,保護了教堂主體結構的完整,消防隊冒險『讓他燒』的策略成功的防止了更進一步的災難。
這個是之前蒙特婁阿斯思蒙特利爾聖法蘭西斯教堂(Church of St. Francis of Assisi Montreal)火災的經驗,那座有117年歷史的教堂就是因為強力水柱灌注,導致磚、岩結構因為熱漲冷縮而龜裂,使整棟房子坍塌崩潰,無法修復。
這些經驗改善了日後教堂火災的救難流程,覆蓋鉛版的屋頂由於多年的日曬,很可能已經部分碳化,一但燒起來基本上就無法滅火,但是教堂內部的石造拱頂,卻能阻隔火勢的蔓延,現在離冬天還有一段時間,巴黎暫時不會下雪,所以屋頂燒掉不會立刻影響到拱頂的安全性,因此才有放他燒這種救災策略的出現。
叉燒龍貓|【怪異】不知火 才藏
https://upload.wikimedia.org/wikipedia/commons/e/ee/Cathedrale_Saint_Jean_Lyon_ceiling_over_nave.jpg
這個是拱頂結構
https://imgs.plurk.com/Qww/sc2/Zq61tvE2N7CStLY0vsVM6Zdm0KK_lg.jpg
也就是這張大火圖片上,凸出來沒有火的區域
只要這一層沒有被貫穿,教堂的內裝就可以保存
現在問題比較大的就是冷卻之後拱頂的強度需要更換、高處的玻璃與雕像大概會全部喪失還有尖塔的修復經費等等...
叉燒龍貓|【怪異】不知火 才藏
----
總之拉線
叉燒龍貓|【怪異】不知火 才藏
Photos show center of Notre Dame cathedral miraculou...
找到比較清楚的內部照片,內裝看起來損壞不大
《nig》鳥
燒光光了阿
叉燒龍貓|【怪異】不知火 才藏
《nig》鳥 : 屋頂燒光而已啦
《nig》鳥
叉燒龍貓|【怪異】不知火 才藏 : 但是重要的都在上面?
叉燒龍貓|【怪異】不知火 才藏
《nig》鳥 : 重要的像是那個13噸的鐘、使徒雕像、兩個聖物、管風琴、玫瑰窗都沒被燒到、十字架和祭壇也還在
《nig》鳥
喔喔
叉燒龍貓|【怪異】不知火 才藏
《nig》鳥 : 接下來防水會是比較大的問題,因為石灰岩拱頂本身是會被水侵蝕的東西,巴黎雨季又快要到了,確認結構安全之後得先用什麼東西把上面蓋起來,然後在來進行下一步的修復工程
【妻師寐祖 監守自盜】子爵俠
一定是近代的聖殿騎士為了趁亂奪取遺物放的火!!!
叉燒龍貓|【怪異】不知火 才藏
chewie

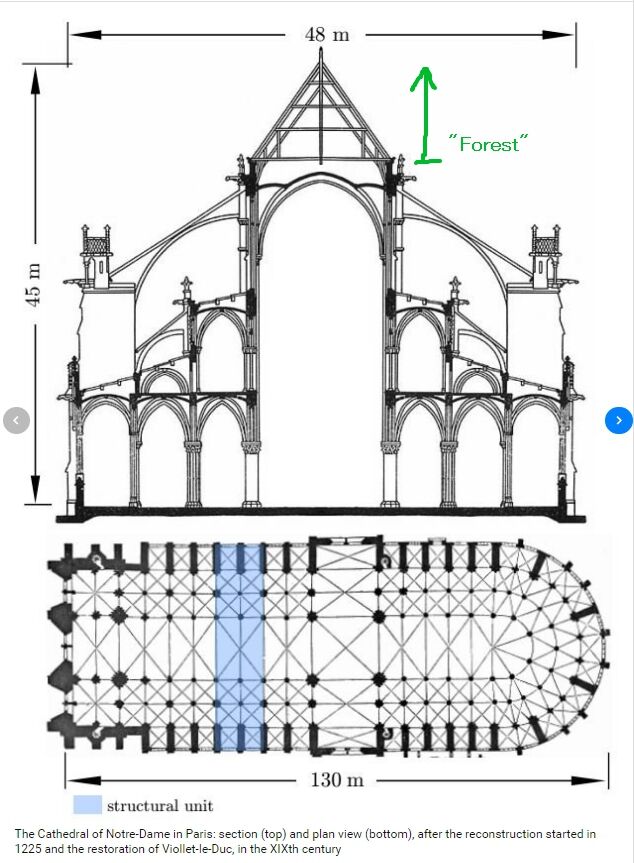

在轉噗看到這篇文章,稍微補充一下:文字說明上大致沒問題,不過文首引用的剖面沒有把真正的"森林"區域的複雜顯示出來,他是一個蓋在石造拱頂上的三角形屋頂(文首剖面圖上的三角形空白區域),真正的森林大概是下面剖面圖的構造 https://images.plurk.com/4b9y7kuX99dn0bj7RHKIfb.jpg
chewie
One of the biggest challenges in rebuilding Notre Da...
這是"森林"的內部照片,關於他的年代有不同的說法,有部分的確可以回溯到興建之初,但大部分構造似乎是在十九世紀翻修時才完成(含倒塌的中央尖塔)
chewie
What these photos from inside Notre Dame tell us abo...
另外很可惜的是還是有部分石造拱頂被燒穿了。補充一下最新資訊~
睡眠充足者
叉燒龍貓|【怪異】不知火 才藏
chewie : 感謝補充!
叉燒龍貓|【怪異】不知火 才藏
chewie : 那張內部照片不錯,可以看到『森林』有上焦油保護,防止蟲蛀,不過這個可能也是燒那麼旺的原因之一了...
後來去查了一下,確實有很多翻修的結構是19世紀留下來的東西,不過現在法國要修這個會碰上一個麻煩(目前法國沒有這麼大的樹...歐盟又禁止進口超過300年的木材)
