zip23|五月病重患
@zip23
Sun, Jul 6, 2025 2:43 PM
每日廢 DIY 電風扇 溫度保險絲
之前是撿別人不要的來修，結果修好了家人收藏去
這次換我在用的也燒了，不過故障一開始是有時候開不起來，多送幾次電就會通，不知道這零件裡面什麼構造
說到我這台，也是共產 1 最小 3 最大，這時候就突然變雙標仔，壞了也要修理好繼續用ry
原本的是白色長條，一樣 130 度，因為上次修理買了四方形的就湊合著用
明明都一樣牌子啊ww
不過要是換完沒多久又燒掉，就真的會丟了
零件老舊的誤動作跟實際觸發保護還是要分清楚

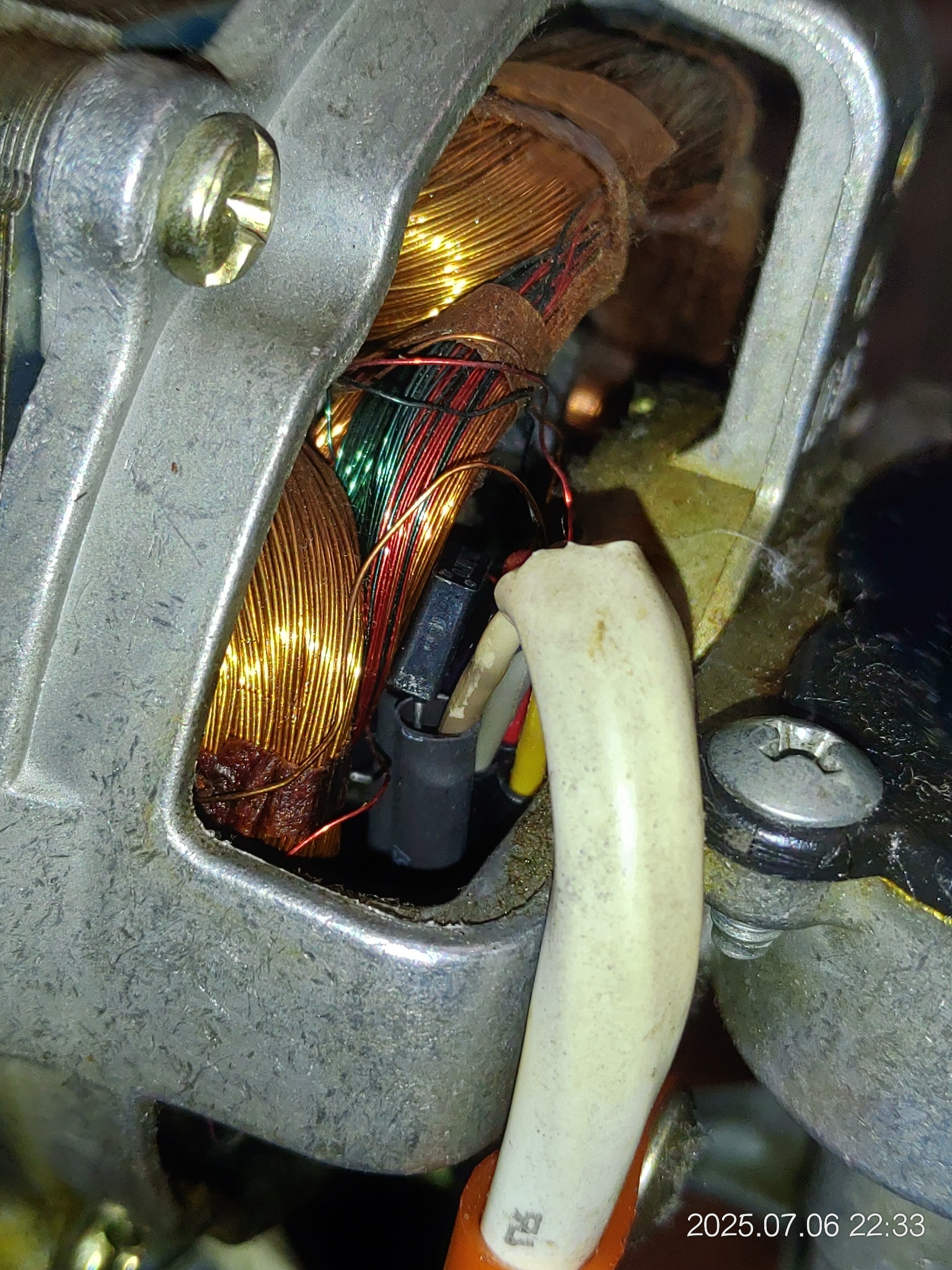

小方塊直接貼在線圈，受熱部分應該不用太擔心
凛BOT@ｻｲﾎﾞｰｸﾞちゃん
@moka_rin
Sun, Jul 6, 2025 2:43 PM
Vanilla Smoothie - Rin & Tachibana – LINE stickers |...
Add sticker set Vanilla Smoothie - Rin & Tachibana o...
這是凜醬的貼圖喔, 喜歡的話也不妨購買下載~
凛BOT@ｻｲﾎﾞｰｸﾞちゃん
@moka_rin
說
Sun, Jul 6, 2025 2:43 PM
嗶嗶~系統訊息: 凜醬有看到你的訊息了, 但是她的聰明聊天模組出了一點問題所以暫時無法回覆, 請等一下再聊吧.
zip23|五月病重患
@zip23
Sun, Jul 6, 2025 4:34 PM
Sun, Jul 6, 2025 4:52 PM
用沒多久又斷電，只好再拆一次
鐵芯部分溫度有點高，但也不知道怎樣叫正常，最初懷疑的溫度保險絲沒壞倒是真的
後來發現有一條漆包線斷掉，不確定是不是自己拆壞，量測中慢速都沒導通
既然是斷線圈線的話，我也沒打算繼續留，能撿的撿一撿，順便亂拆看內部構造

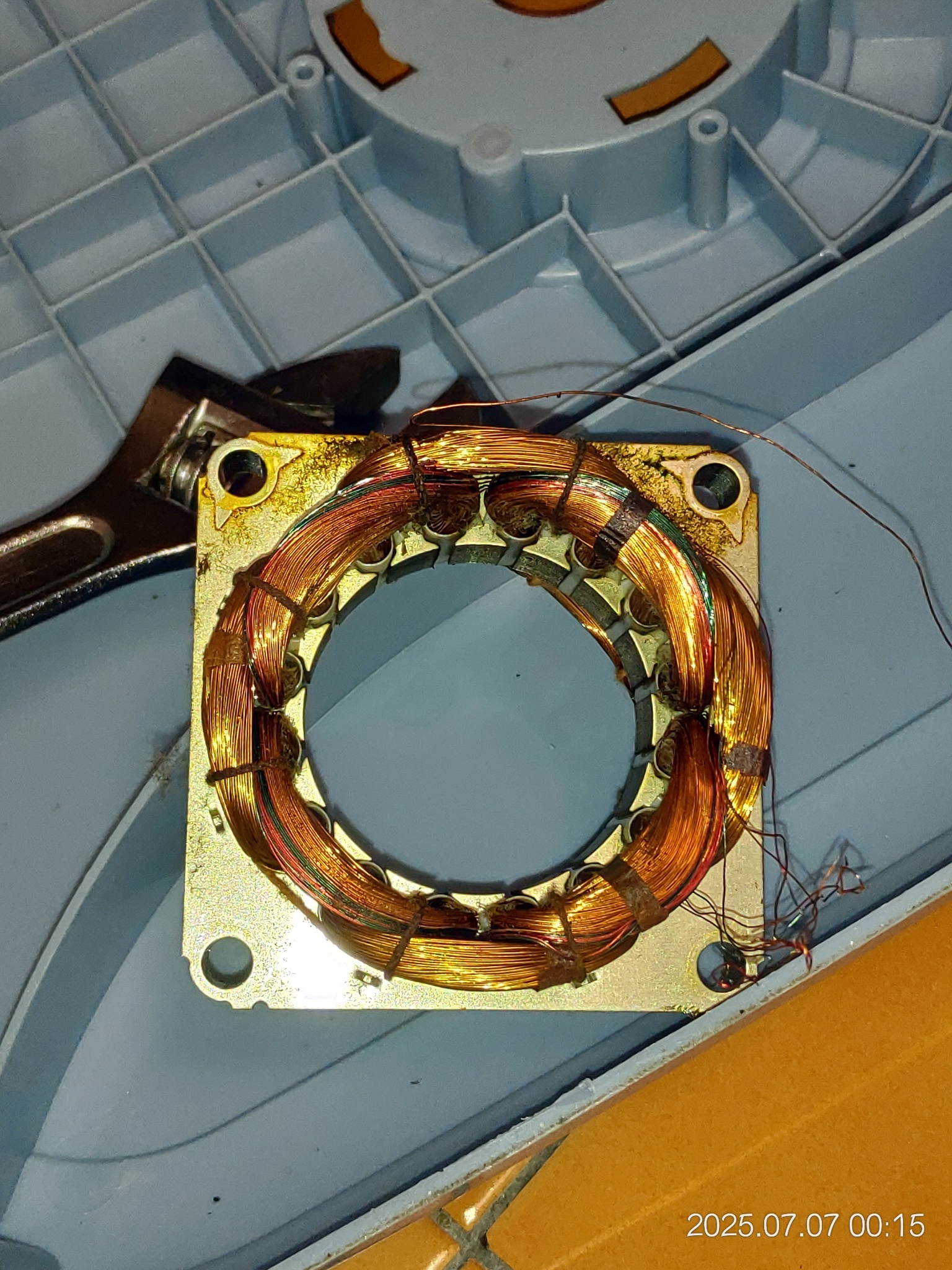

線圈呈現圓環狀：
N 相 ↔保險絲↔ 主線圈↔高速接點↔次線圈①↔中速接點↔次線圈②↔低速接點↔啟動線圈↔啟動電容↔ N 相
L 相依照開關插在高中低速任一接點上，只要有一處斷線就會因為缺一邊，整個都不會動
主線圈一百多歐姆，啟動線圈兩百多，兩個次線圈則是幾十歐姆
鐵芯圖上下左右都是啟動線圈的線，斜角部分才是主次線圈
除了最低速的啟動線圈只有一個角度，中高速時都有兩個角度，不知道有什麼影響
