[記錄用-自組鍵盤]

https://images.plurk.com/2IGGesudQiZozCvSR5mbFT.png

https://images.plurk.com/20Bnf6Katl1AB8B1ZEIK4N.png

https://images.plurk.com/4irGXiy2rNOGYuXmeOzkJ3.png

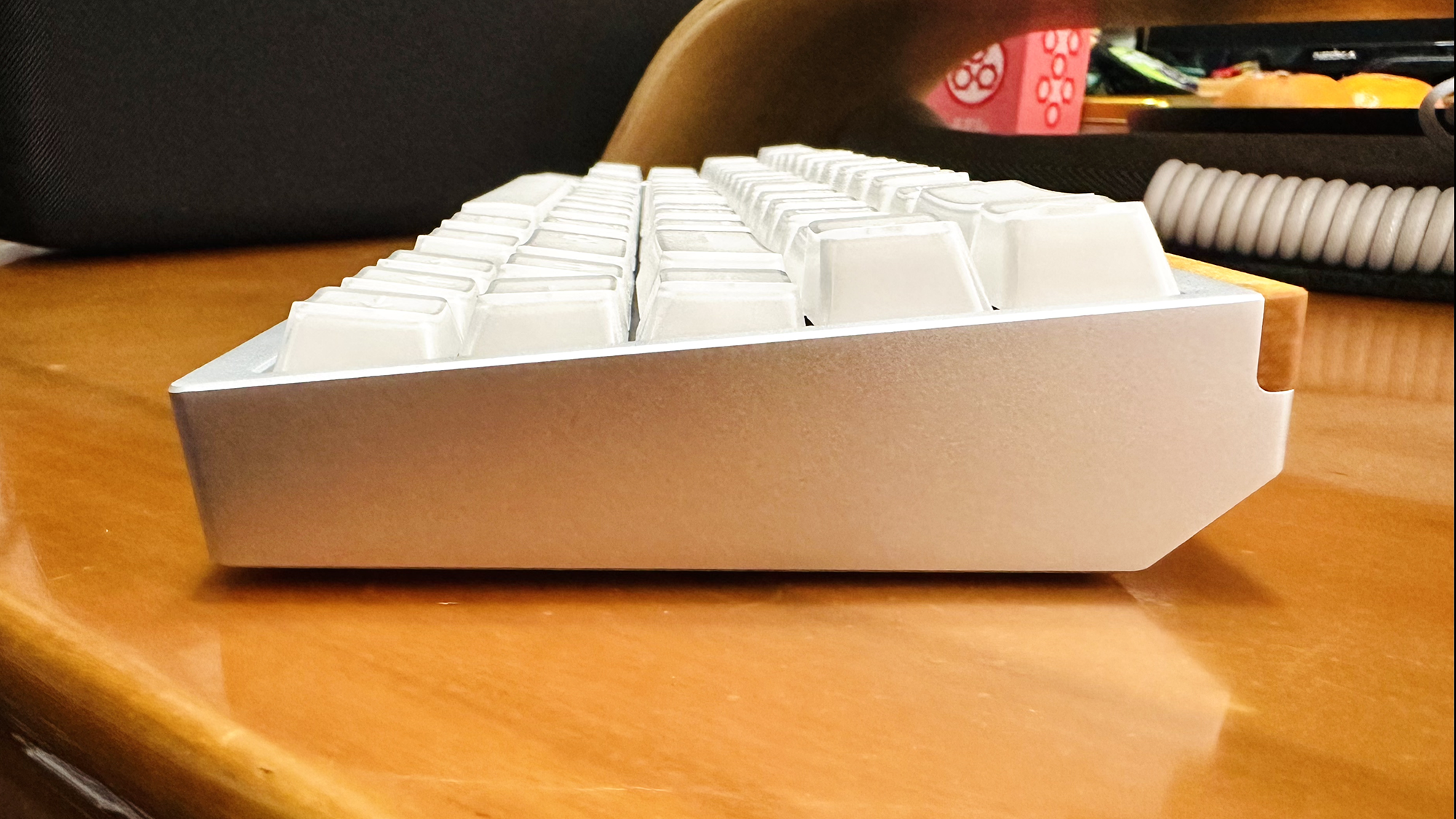

MODE SixtyFive （65% 機械鍵盤）

Ayakii▨有在睡覺

@iloveneilgaimanbook

Mon, Feb 3, 2025 3:12 PM

Tue, Feb 4, 2025 5:05 AM

https://images.plurk.com/2sNXWZo57pNp50ftHe6lbm.png

去年4月中下單後，6月中收到
這把是2024年更新的版本
確認所有零件與PCB沒問題後就封箱等這次年假的時間來組看看

Ayakii▨有在睡覺

@iloveneilgaimanbook

Mon, Feb 3, 2025 3:12 PM

個人平常都是用筆電上的鍵盤
私心想說買個好一點的放老家，打起來很舒服，不放宿舍也不用擔心會吵到宿舍室友，就是個⋯買來自己開心用的東西

Ayakii▨有在睡覺

@iloveneilgaimanbook

Mon, Feb 3, 2025 3:12 PM

Mon, Feb 3, 2025 4:10 PM

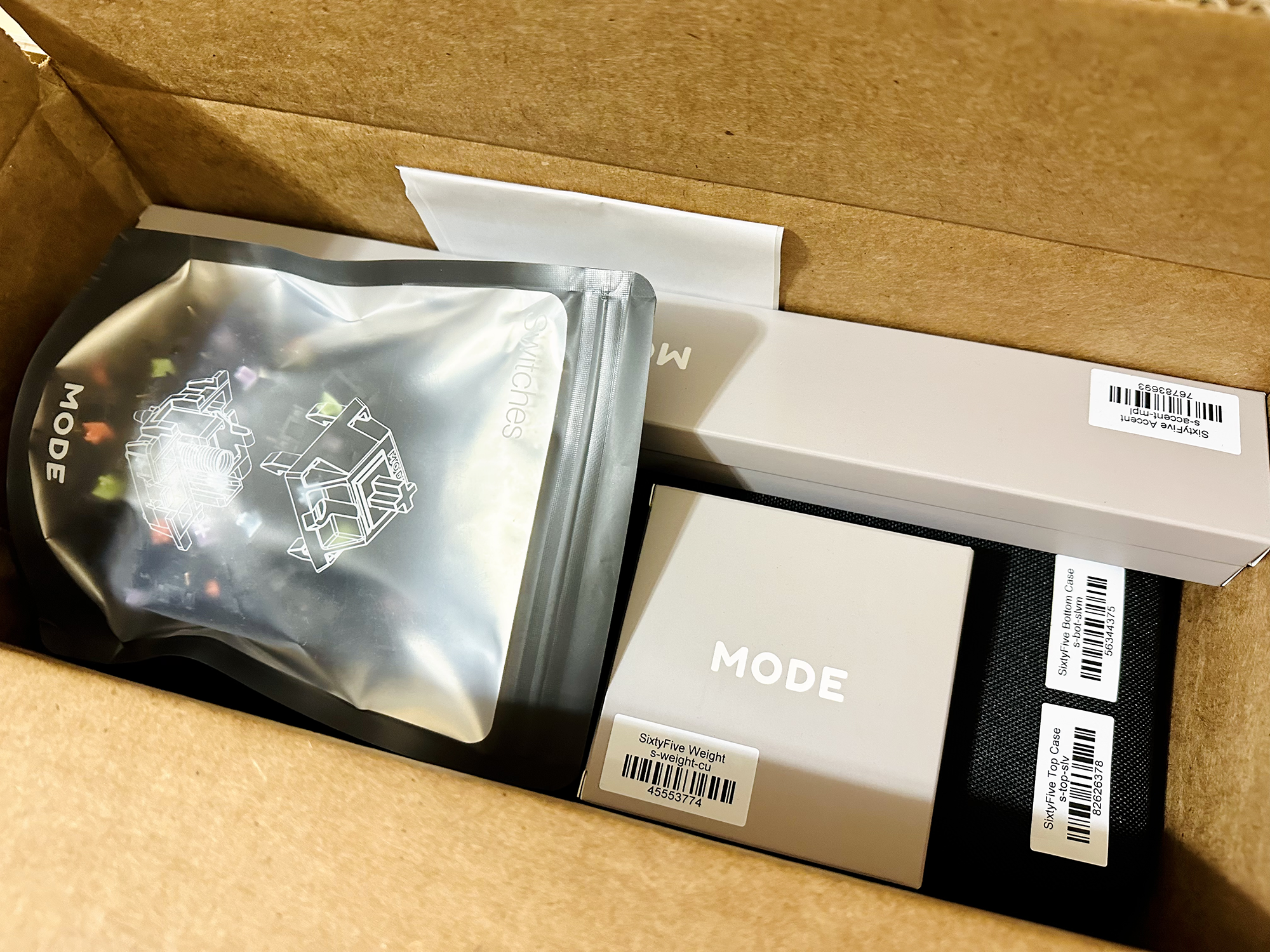

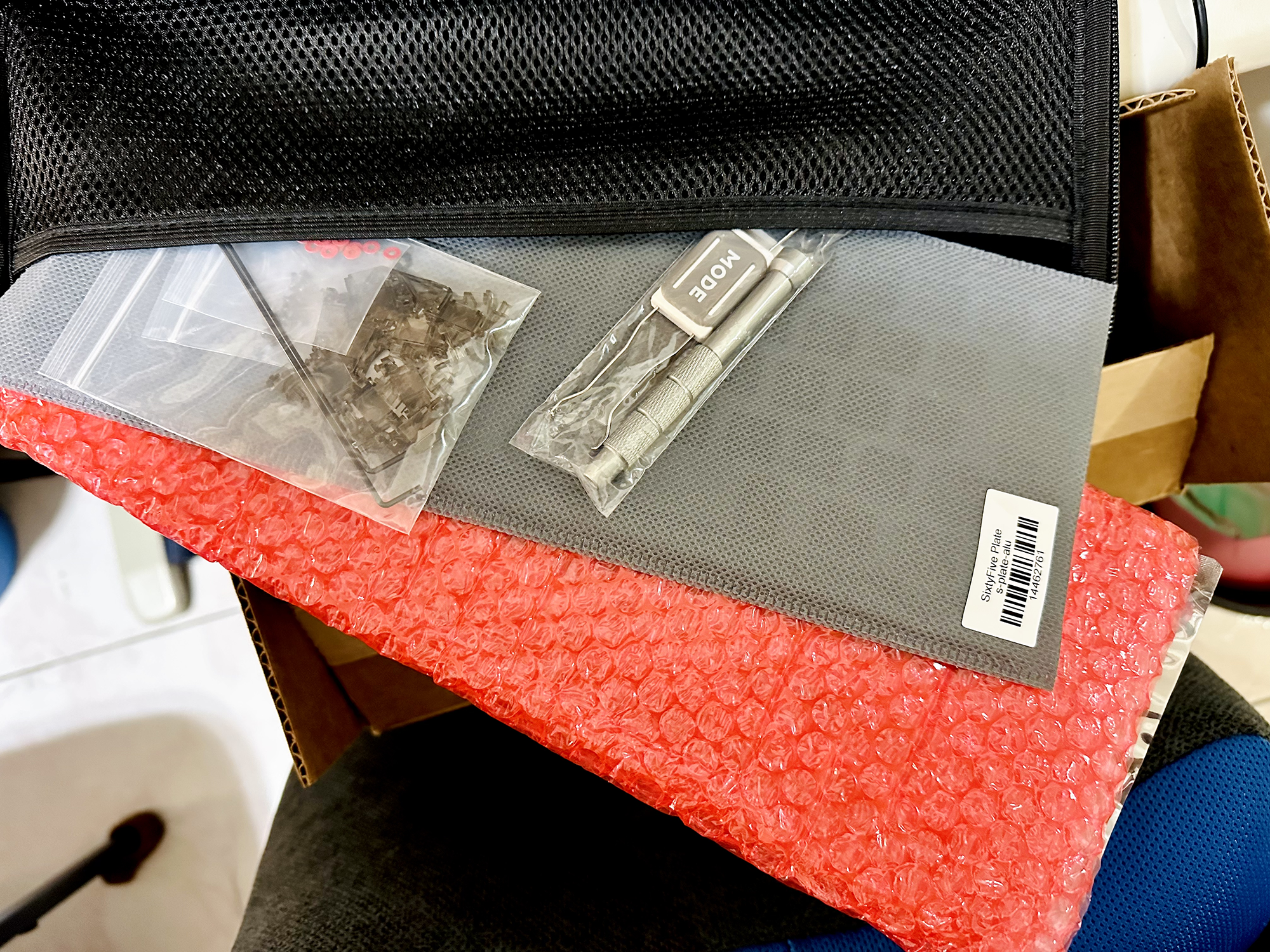

當時的開箱照片

https://images.plurk.com/5mwCYgrx9OUAccRvMJXnbN.png

https://images.plurk.com/1kqxiysvBq40xC3YsG7NZB.png

https://images.plurk.com/5NXJTgK4nrtBgq8z0dQbhH.png

https://images.plurk.com/77jp2YGZ1Ti0bb6Hgd3Qqx.png

https://images.plurk.com/PJ5NNiJ2cw4EUQMR5JwZj.png

從美國搭DHL送來台灣的，運費好痛
避免意外於是邊拆箱拍照邊檢查零件了
也因為這樣發現有個加購的半透明PC上蓋沒有在包裹裡
e-mail詢問後，MODE當天立刻回應+建立補送訂單
10天後收到遺漏的部分了
以為要多等一陣子之類的，沒想到比想像中快很多，謝謝！

Ayakii▨有在睡覺

@iloveneilgaimanbook

Mon, Feb 3, 2025 3:12 PM

第一次自組鍵盤也怕因為不熟悉就把東西弄壞
前後看了幾次官方的教學影片和安裝流程
MODE有自家的DC伺服器，有問題也可以直接在裡面問
（與官方的所有聯繫皆全英文）

Ayakii▨有在睡覺

@iloveneilgaimanbook

Mon, Feb 3, 2025 3:13 PM

https://images.plurk.com/6EalWibBQYvJJwaxiZZwLv.png

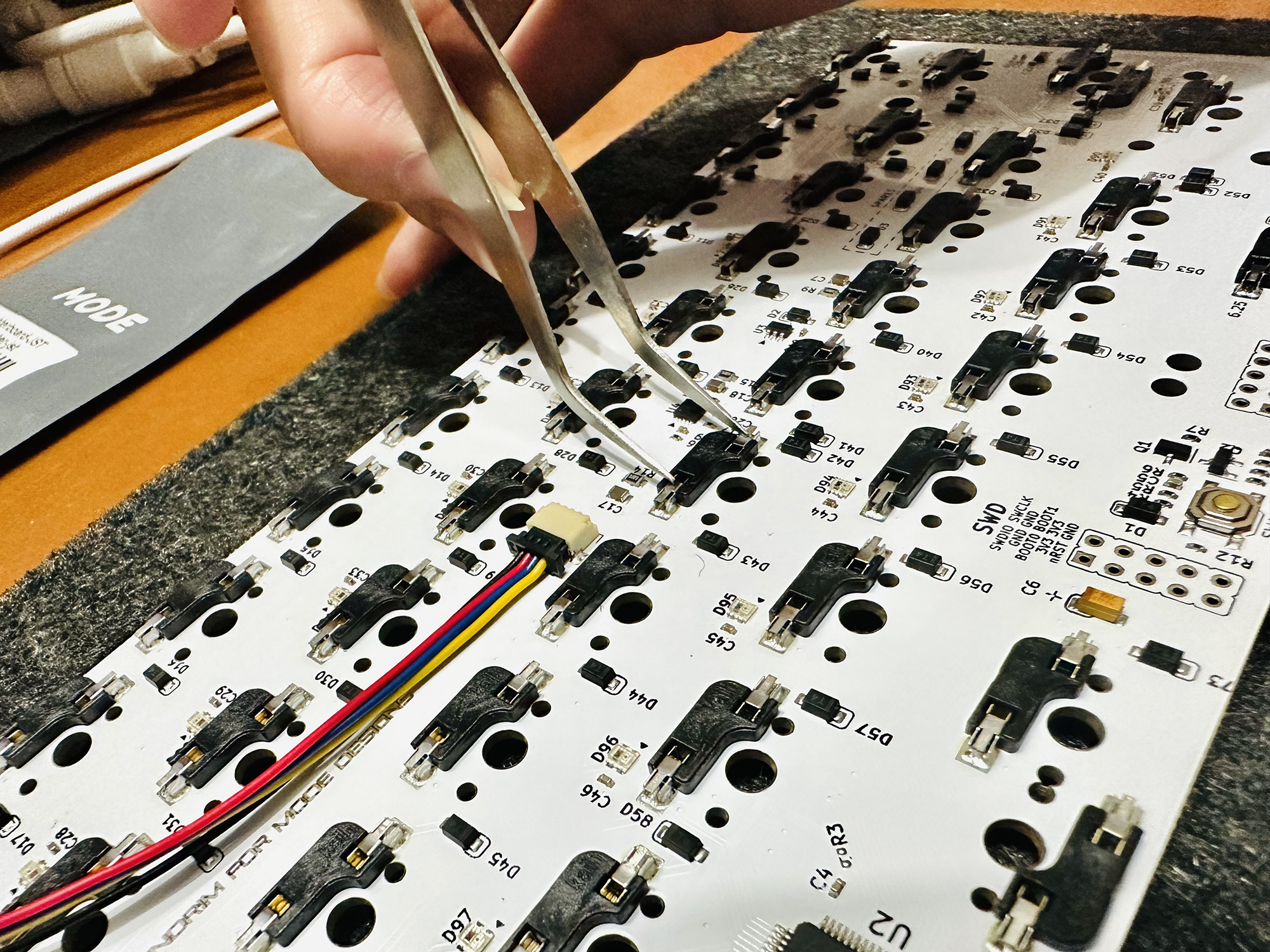

組裝過程
測試PCB板是否正常
子板和連接線組裝好之後，插typeC連接電腦

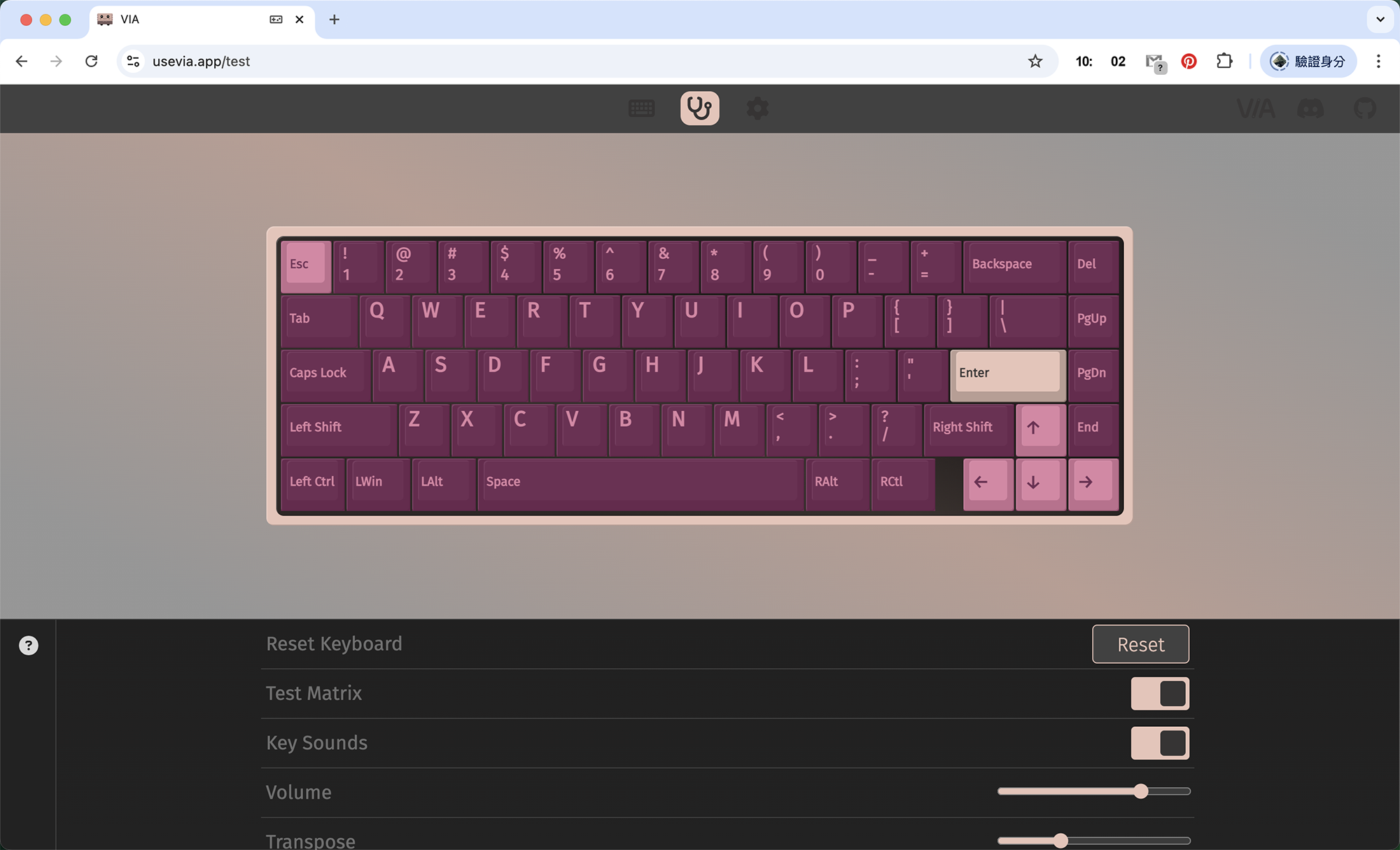

上VIA確認每個按鍵是否都正常運作

https://images.plurk.com/3H4st4xb4DhGM69iNTyo89.png

https://images.plurk.com/73Vp65qqtsbSQeYCUXyaAr.png

順利完成測試會從左邊變右邊那樣

Ayakii▨有在睡覺

@iloveneilgaimanbook

Mon, Feb 3, 2025 3:13 PM

Mon, Feb 3, 2025 7:05 PM

https://images.plurk.com/1zHBmooddDnDTf4GUBkxJw.png

https://images.plurk.com/7m3M5PYgxYpVRs5t3QooPo.png

https://images.plurk.com/1uehXfv2JaxKf3tdO7PzQH.png

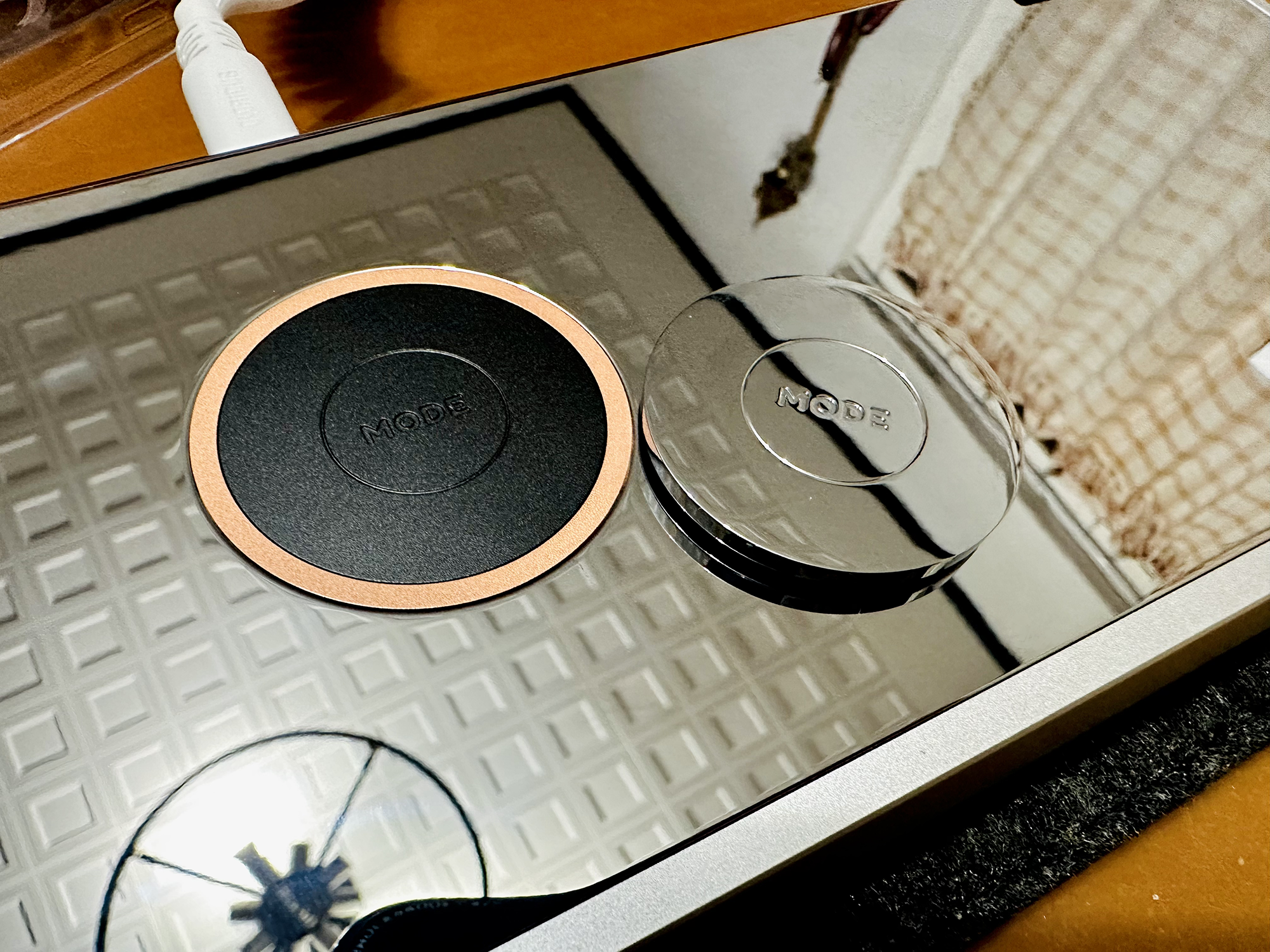

銅製配重塊+黑色鋁製佩章、鏡面鋁製佩章
配重塊和佩章裝好後就像右邊那樣

預訂時不確定底座實際上有多重
個人喜歡鍵盤穩一點的
配色考量上也覺得這樣比較好搭配
（雖然底部平常看不到，純個人偏好）

Ayakii▨有在睡覺

@iloveneilgaimanbook

Mon, Feb 3, 2025 3:13 PM

https://images.plurk.com/foc97Tq3kn0j2CogstmKt.png

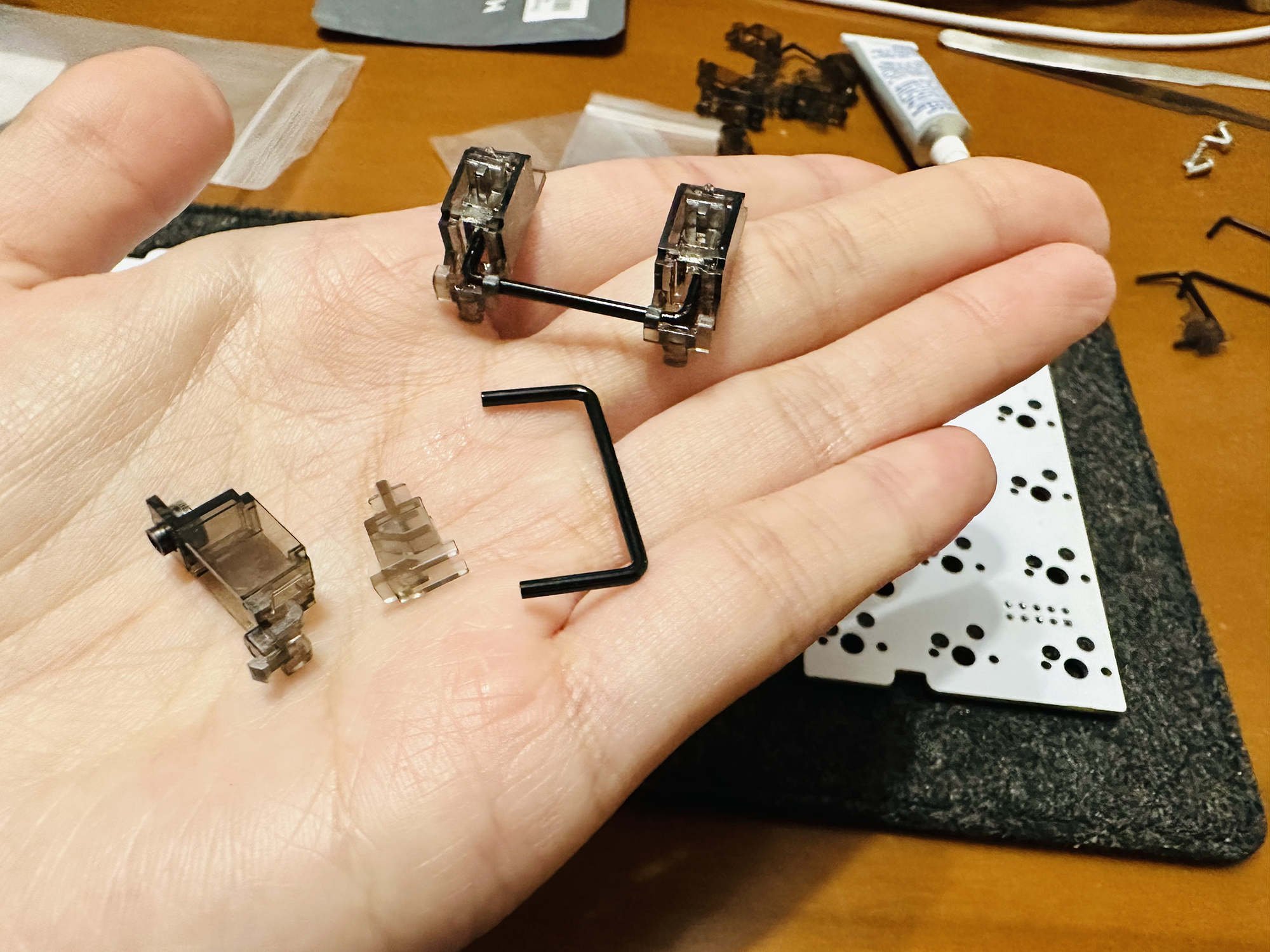

PCB板測試完後翻面
開始組裝衛星軸

https://images.plurk.com/2ZpGxQ2dTIqmdZIcvn9xuV.png

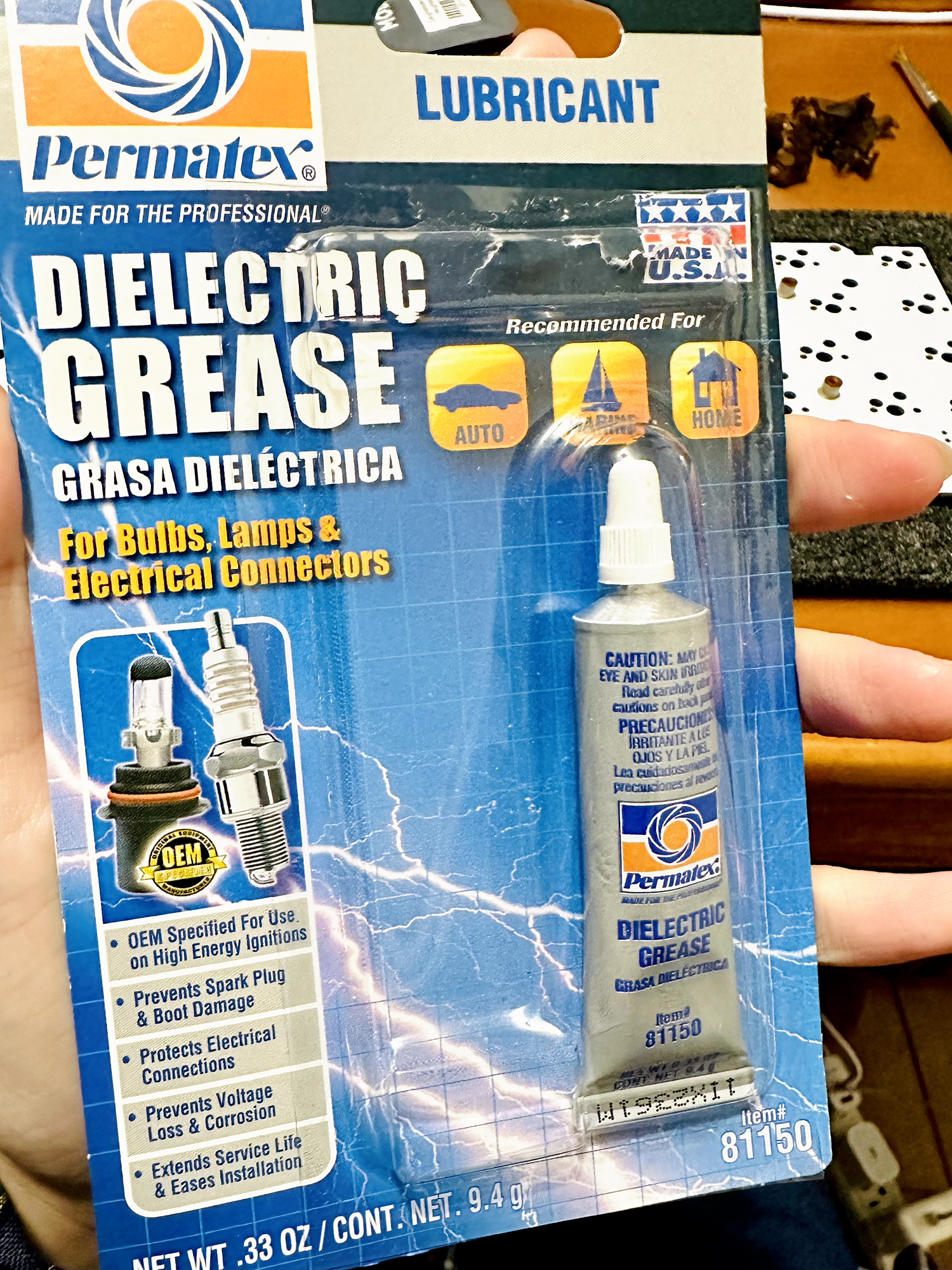

第一次組鍵盤，比照官方用了同款的電介質潤滑劑
官方教學影片的是最新包裝的，但牌子與商品名都一樣
應該是一樣的產品，我的可能是舊一點的版本

潤軸的方式有很多，各有各自的觀點
我是誤打誤撞型的，意外發現這樣效果也可以就⋯！
常規的話會多用一種潤滑油

我很粗暴地，軸體和鋼絲都用同一種潤滑劑了

Ayakii▨有在睡覺

@iloveneilgaimanbook

Mon, Feb 3, 2025 3:13 PM

Mon, Feb 3, 2025 3:29 PM

差異只是軸體的部分抹比較薄
用細水彩筆沾潤滑劑在軸體的Housing內部和Stem表面抹平，薄薄一層適量就好，鋼絲按說明直接插進軟管抽出來把太多的用筆抹掉

https://images.plurk.com/1t1OF8qxKLnsx7a4OBBKb8.png

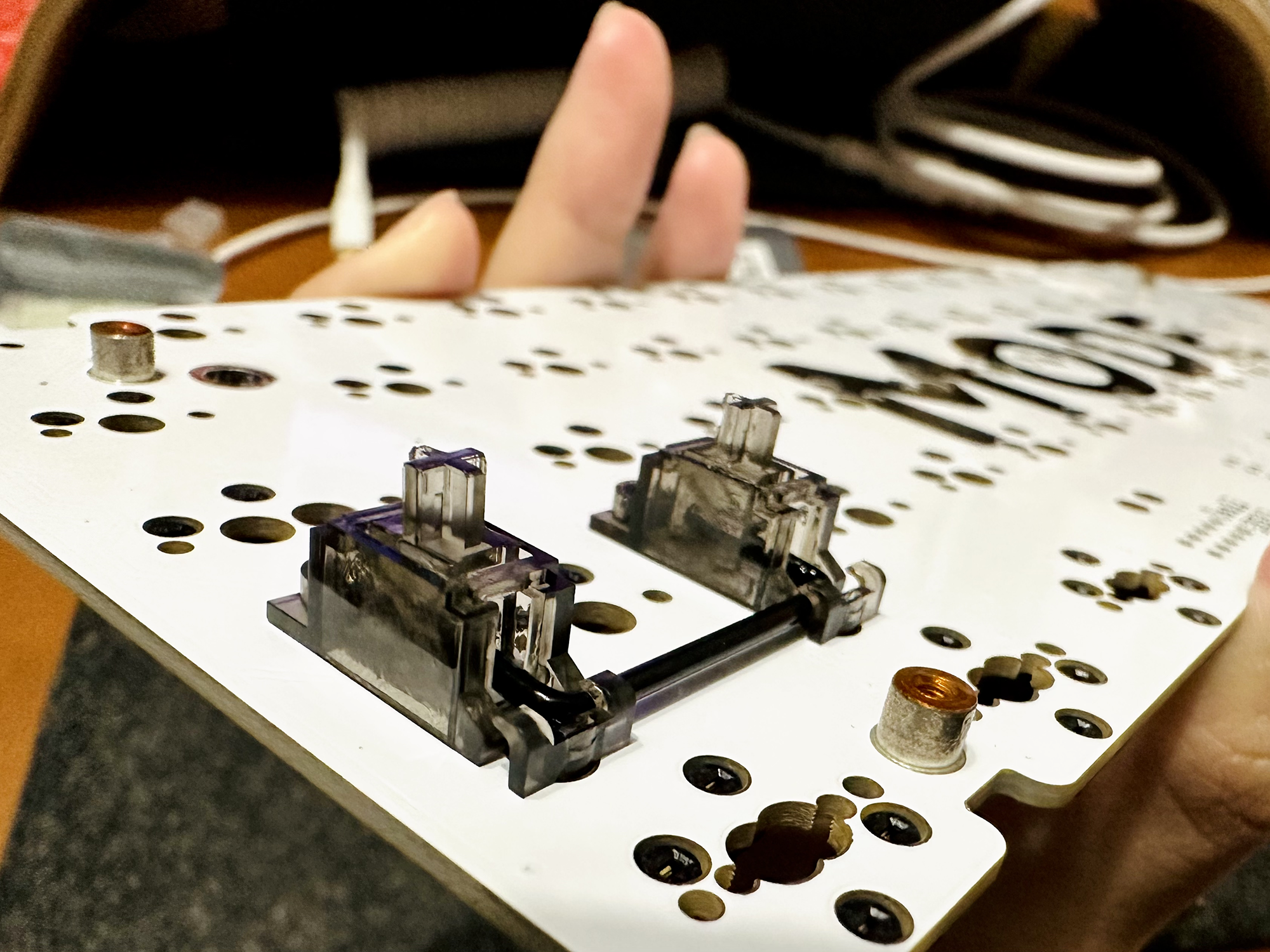

兩個軸體中間連接一個鋼絲
確認兩者連動狀態沒問題後就可以裝到PCB板上

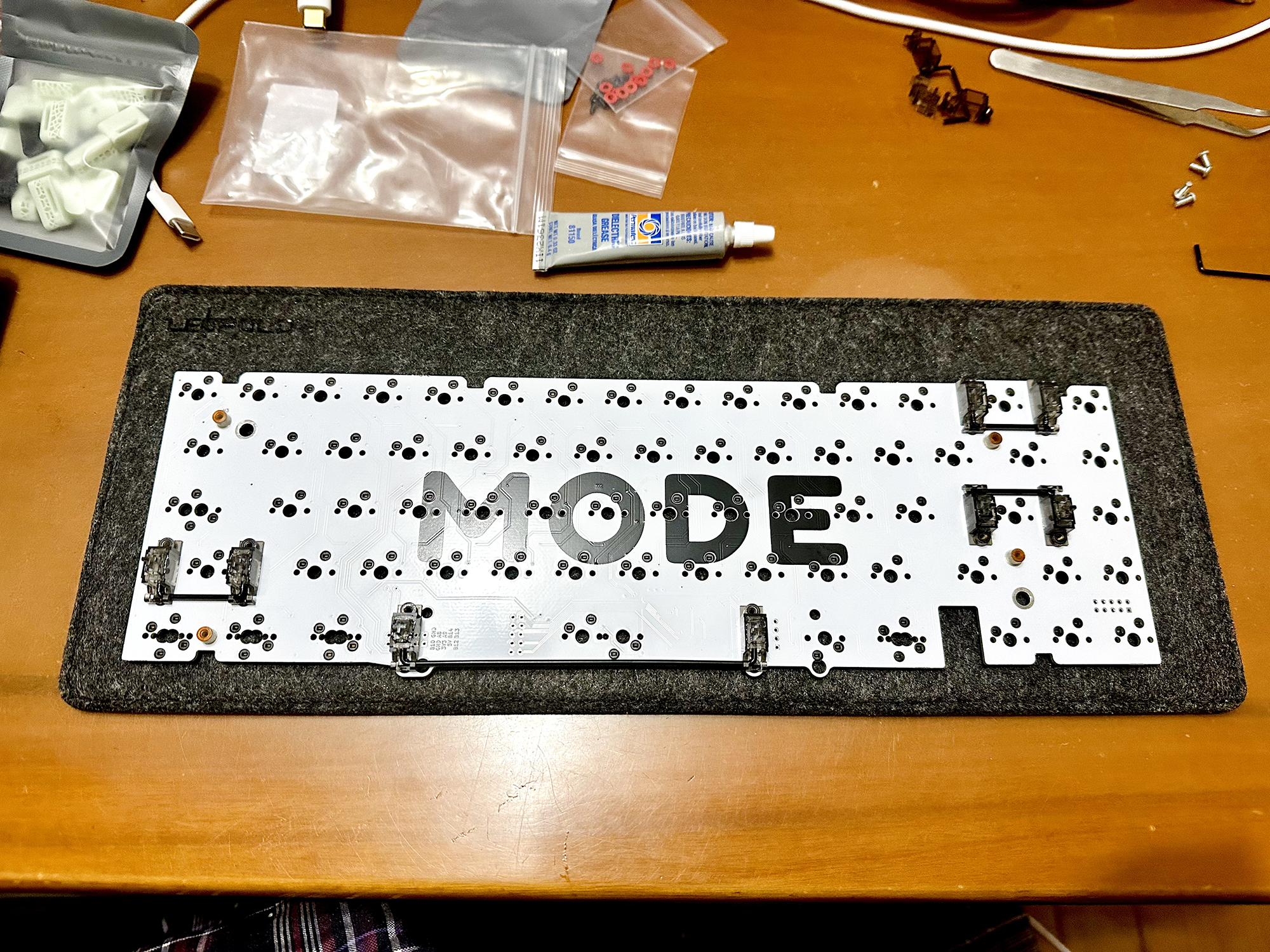

放墊片然後拴上螺絲，變成下面這樣

https://images.plurk.com/sNRbWvNnfbzjacwJ1QSwP.png

Ayakii▨有在睡覺

@iloveneilgaimanbook

Mon, Feb 3, 2025 3:13 PM

https://images.plurk.com/1v9jdfTb15ZhpPFLb539o4.png

接著放上鋁定板，栓上平頭螺絲固定
（照片是已經開始裝軸體了XD）

有些人會在中間多一層泡棉墊片調音用
SixtyFive本身設計在預設上是不用泡綿墊片的
所以我只用鋁定

有銅板的選擇，但自覺用不到那麼好的
事前有反覆確認過官方提供的板材比對差異影片
這款的無泡棉鋁板本身聲音就蠻符合個人的需求

Ayakii▨有在睡覺

@iloveneilgaimanbook

Mon, Feb 3, 2025 3:14 PM

https://images.plurk.com/1ek95lVwLRxxwnZv6OEoMv.png

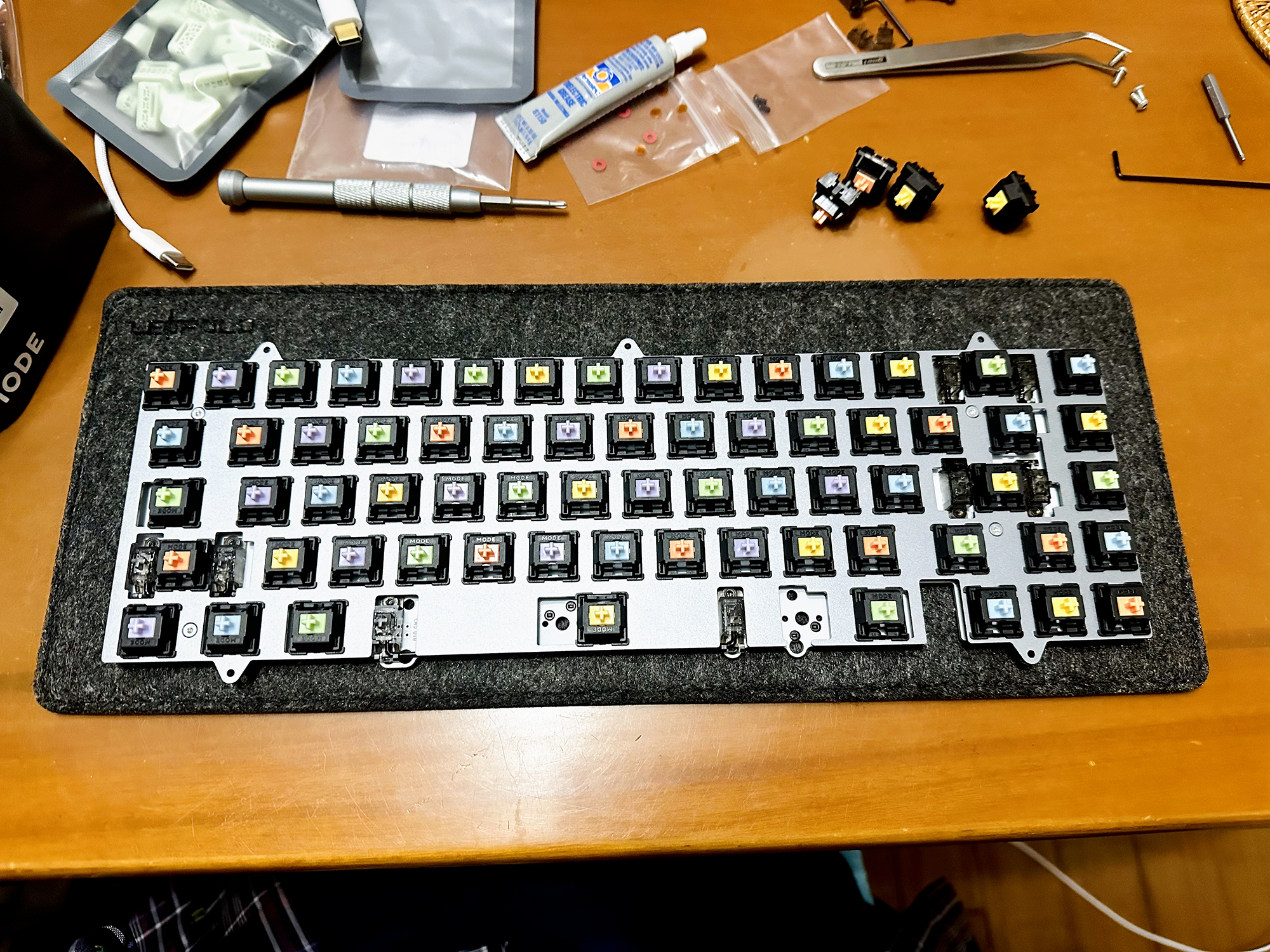

把固定位置的軸體裝上去後
按個人喜好安裝完所有的軸體

我是用MODE自家的Tomorrow Tactile
軸體本來就是混合不同顏色的外觀設計
觸發壓力在60g，大約在青軸的範圍
Tactile是無聲段落軸的意思，按壓過程中沒有聲音，過程中有段落感，觸底才有聲音，茶軸就是這種
這個軸融合了青軸和茶軸的特色

Ayakii▨有在睡覺

@iloveneilgaimanbook

Mon, Feb 3, 2025 3:14 PM

Mon, Feb 3, 2025 7:09 PM

https://images.plurk.com/1GAzvtD1DQR6f7lZgWE4zt.png

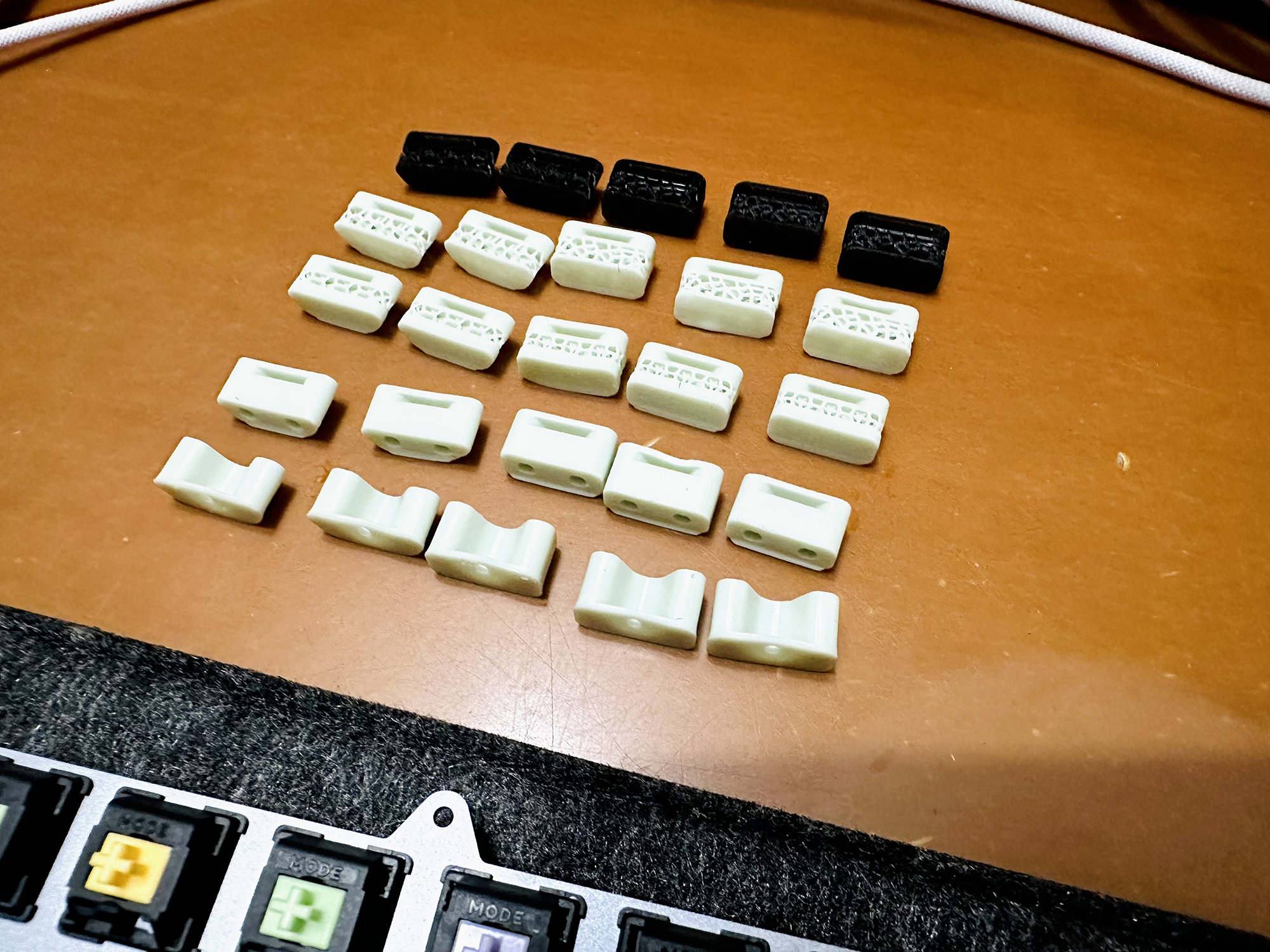

MODE提供的Mount泡綿本身就有5種
製作是Carbon DLS 列印用的EPU41 高彈性材料
依結構差異有不同的軟硬度與彈性
可以自選喜歡的搭配

定位板邊角裝上Mount固定泡棉
PCB+定位板放入上蓋內嵌後，底板再與上蓋密合拴緊

稍微研究了一下
這種構造類似TOP混合Gasket的結構
定位板固定在上蓋可維持手感與聲音的穩定
但有Mount泡綿，也能類似Gasket結構的概念，依喜好調整彈性（個人理解上是這樣

Ayakii▨有在睡覺

@iloveneilgaimanbook

Mon, Feb 3, 2025 3:16 PM

____________________

中間覺得最卡的是PCB和子板連接的過程

測試PCB的時候，子板與連接線之間接觸程度不好掌握+以為拔鍵器也能當金屬測試用，上VIA測試不是常常斷線就是測試沒反應，一度以為子板或連接線是不是有問題。

拍照給客服確認過子板內的接點沒問題。
我：請問測試PCB的時候用拔鍵器可以嗎？想說都是金屬
客服：建議還是用鑷子或其他明確金屬連接的工具，因為不確定拔鍵器裡面的金屬是否有相連喔

連接線接觸不好控制是真的，也有可能我手殘的關係

當下身邊沒有鑷子，想說只要金屬連接的工具應該都行
結果抓了平常修眉用的夾子測試就可以了

（？
____________________

Ayakii▨有在睡覺

@iloveneilgaimanbook

Mon, Feb 3, 2025 3:16 PM

https://images.plurk.com/bj8u3PWnDErh2Uc4jSYjM.png

裝上鍵帽前的樣子

Ayakii▨有在睡覺

@iloveneilgaimanbook

Mon, Feb 3, 2025 3:16 PM

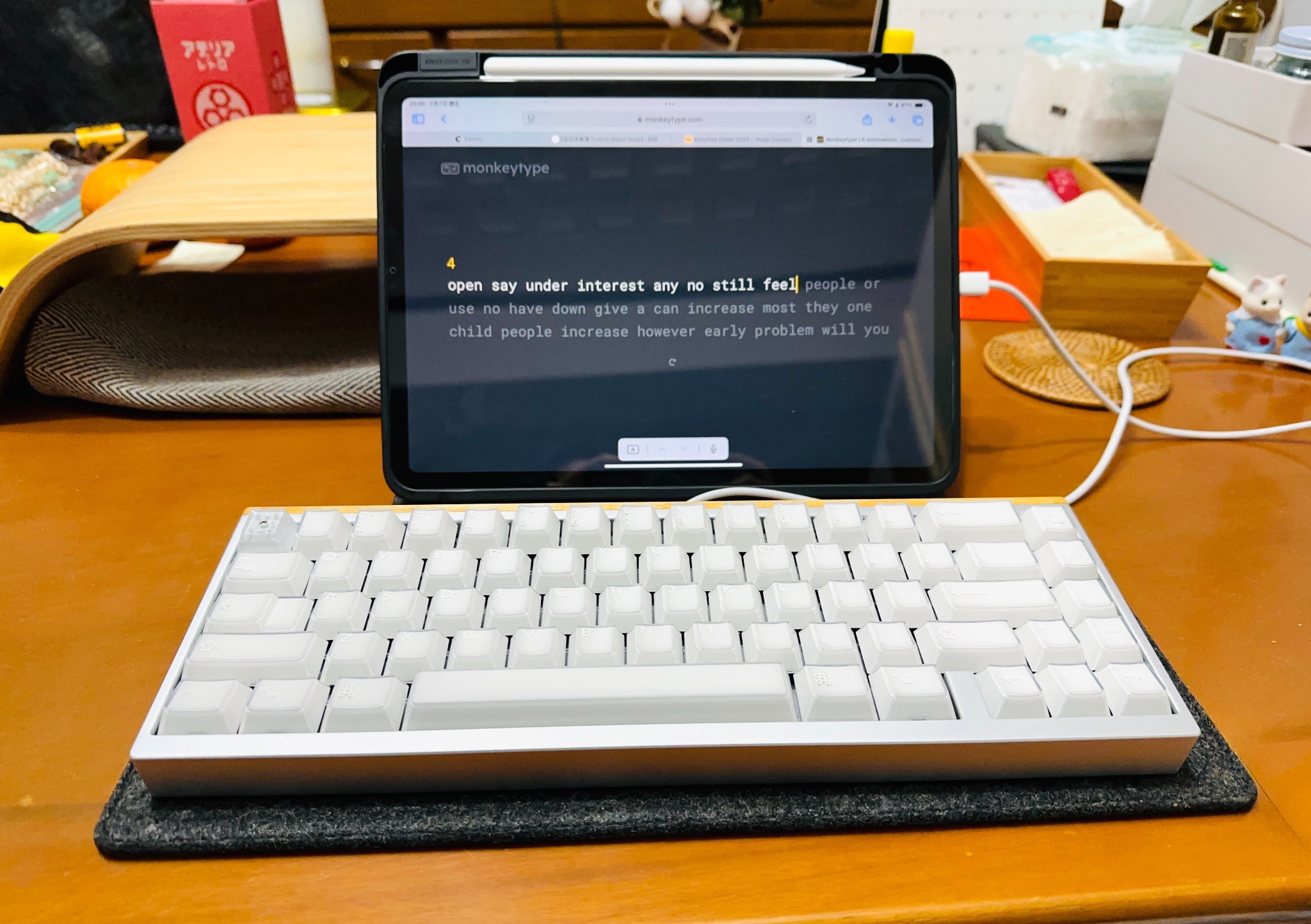

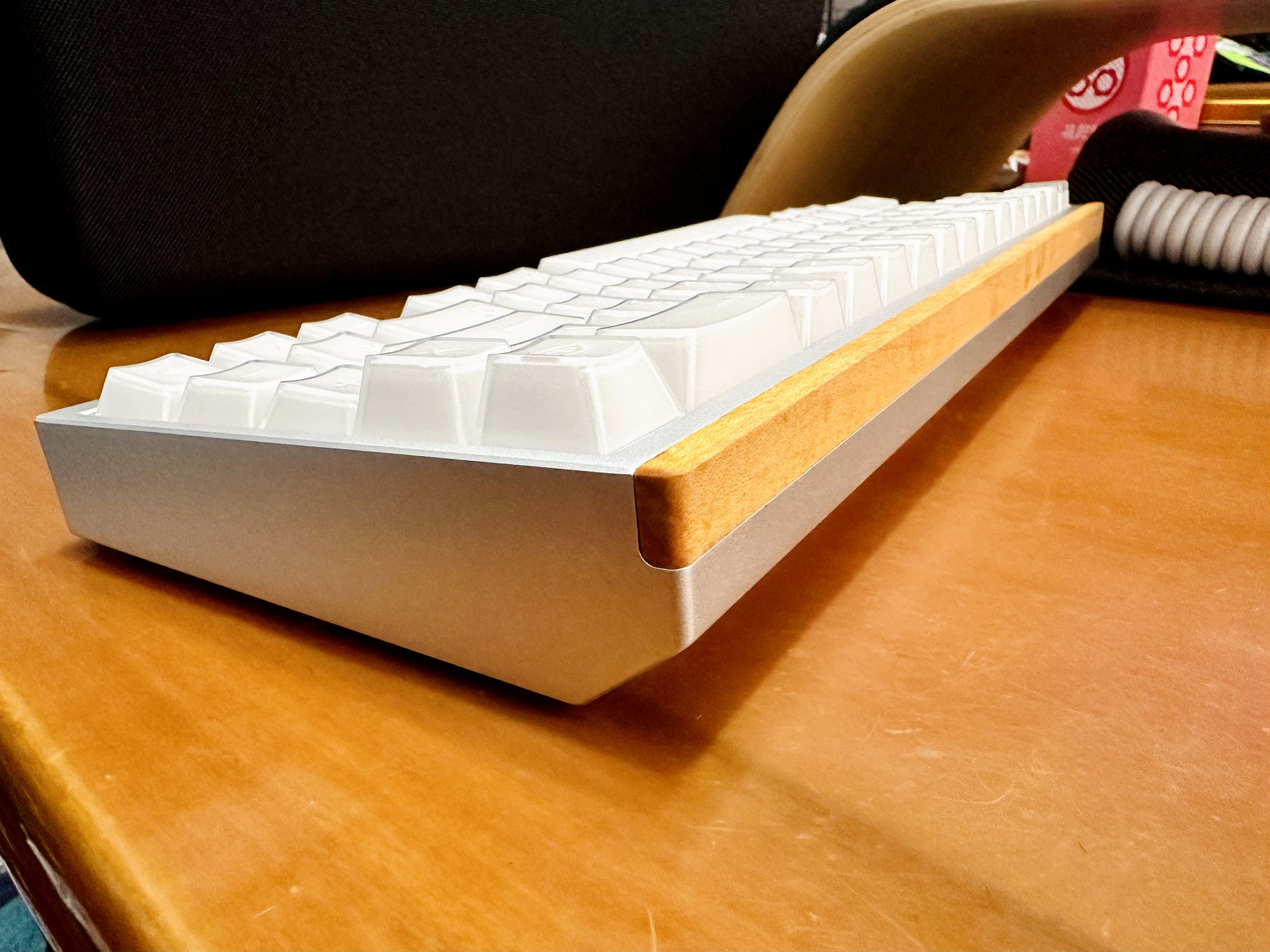

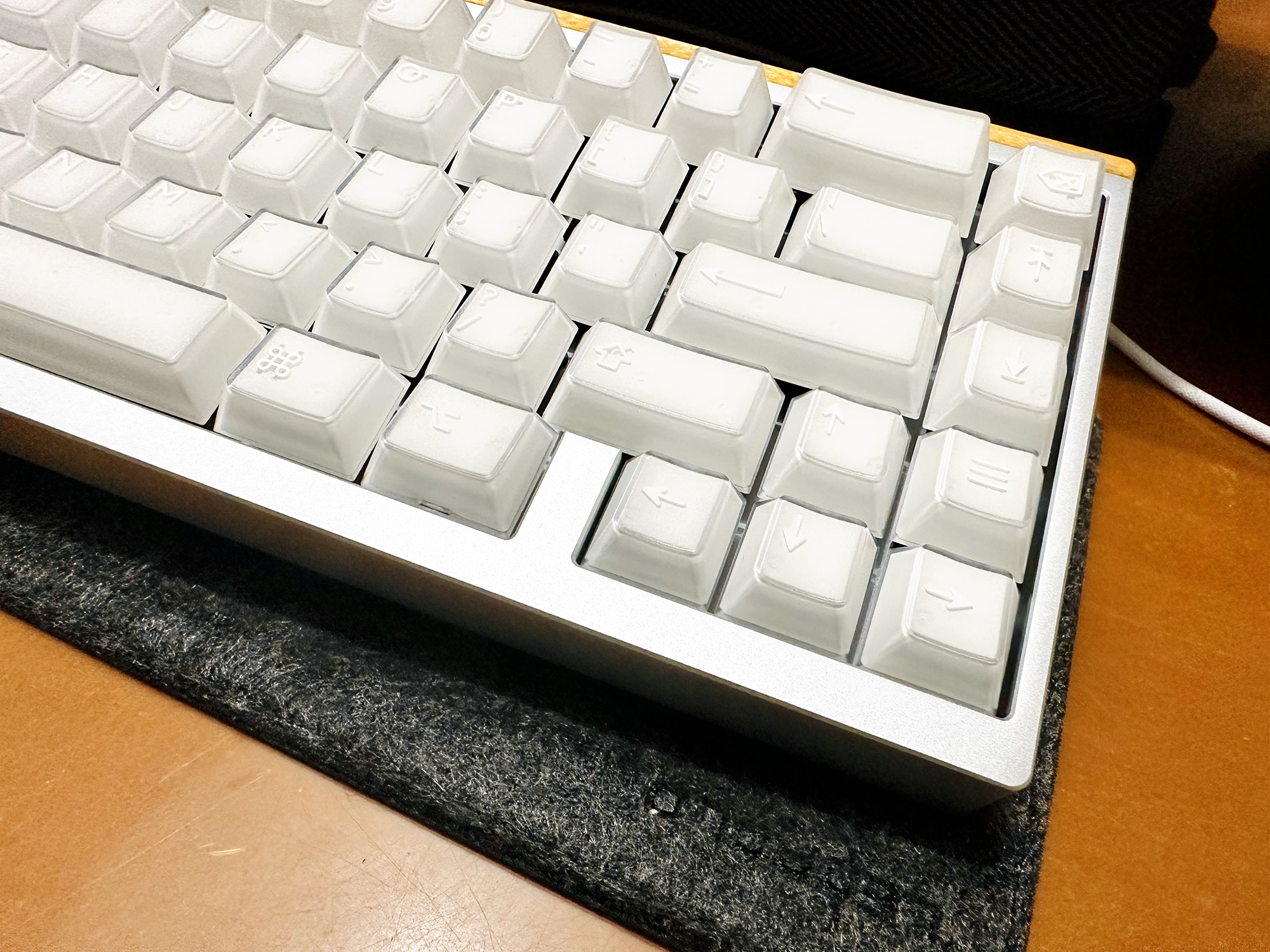

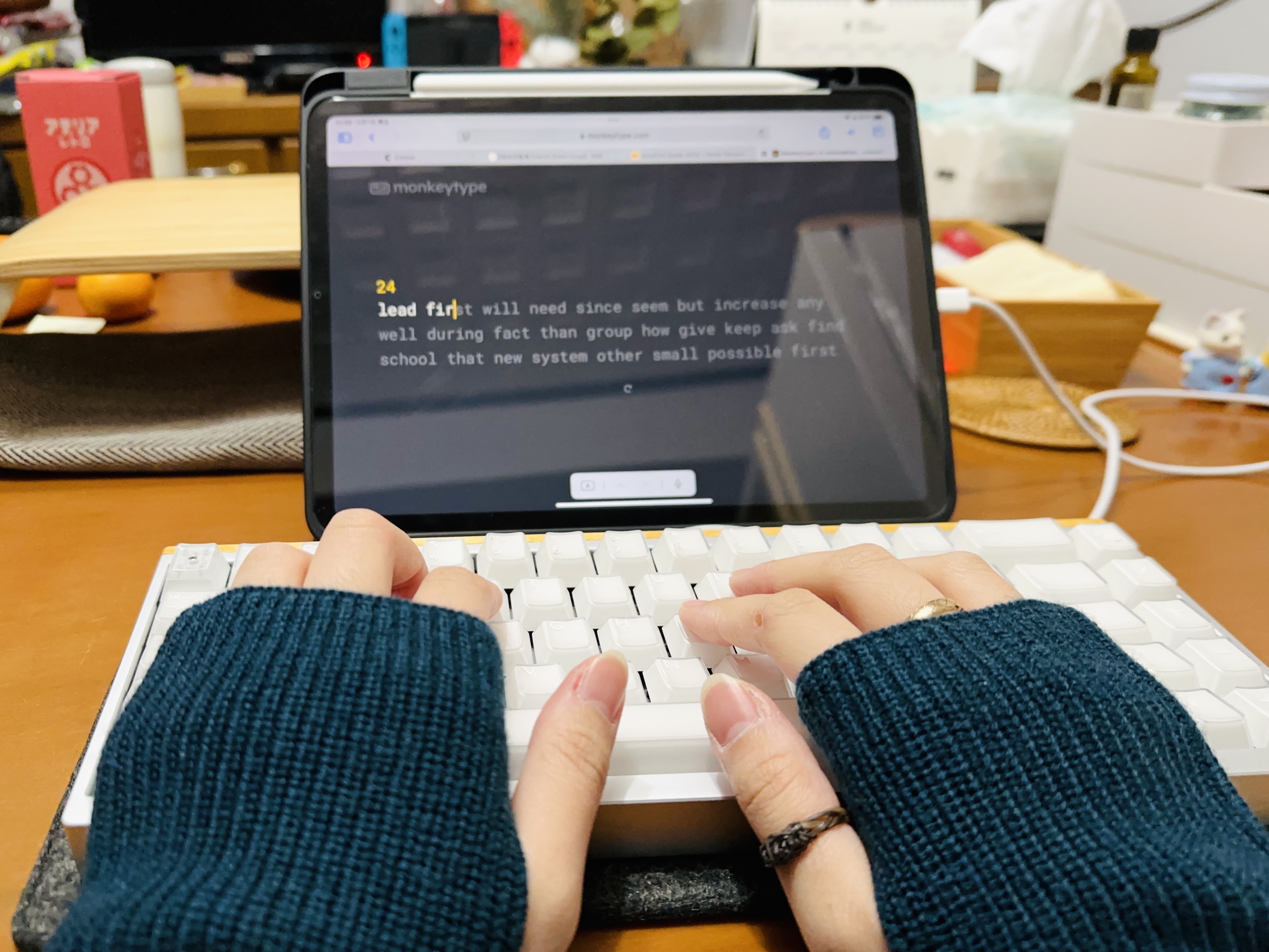

裝上鍵帽的完成品，開始曬鍵盤時間

https://images.plurk.com/hv6e7JYkIlS8g7Pl0E8gZ.png

https://images.plurk.com/6bgivPm0x0p5B6arwRai2s.png

https://images.plurk.com/46EKbcgMpKsYcbpaeLU7vj.png

Ayakii▨有在睡覺

@iloveneilgaimanbook

Mon, Feb 3, 2025 3:21 PM

這次的噗文內容很多專有名詞
也可能有理解上不夠精確的部分，先說聲不好意思

自組鍵盤有很多選擇，主要還是以個人喜好為主在選///

Ayakii▨有在睡覺

@iloveneilgaimanbook

Mon, Feb 3, 2025 3:45 PM

Mon, Feb 3, 2025 3:54 PM

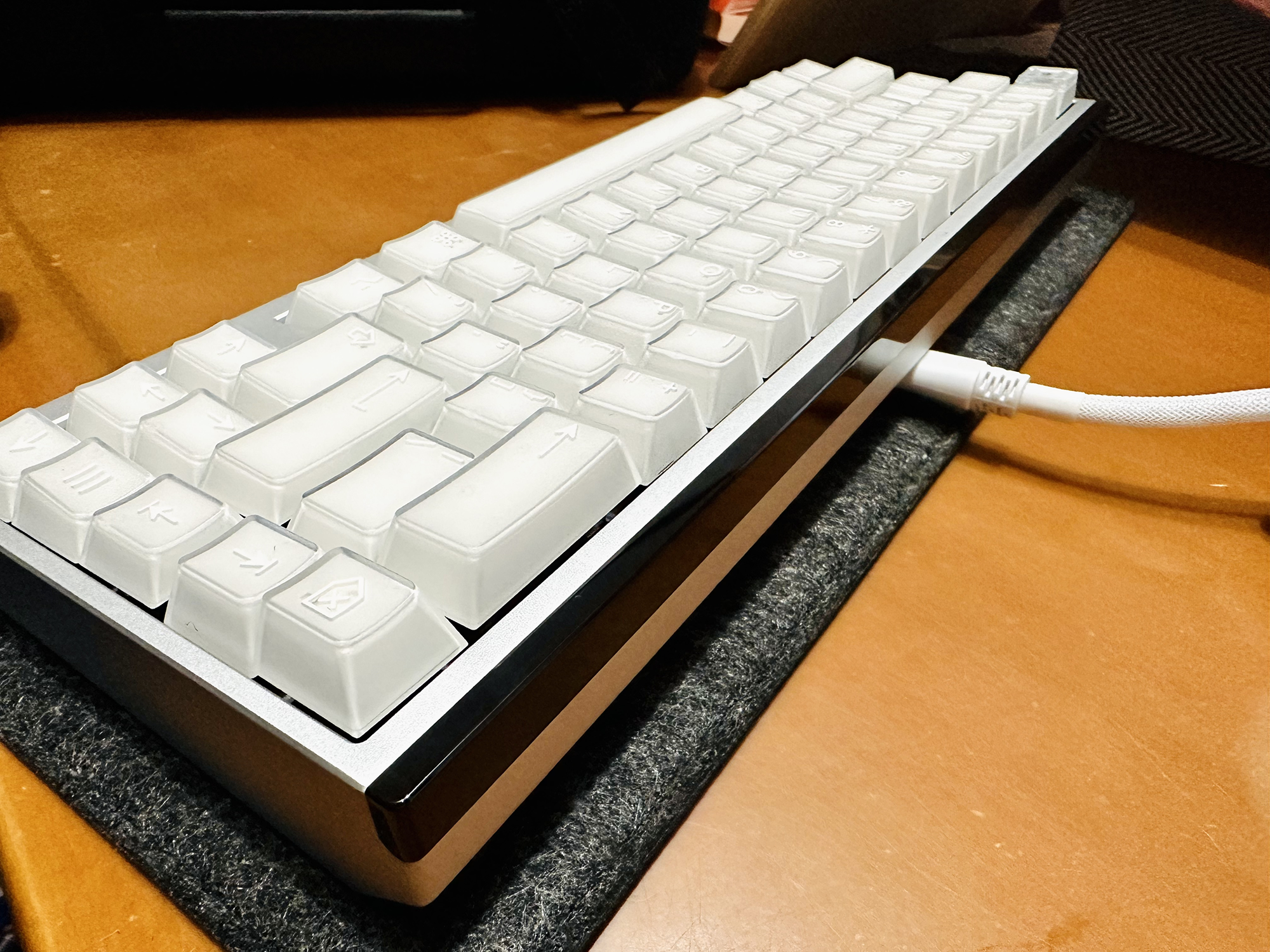

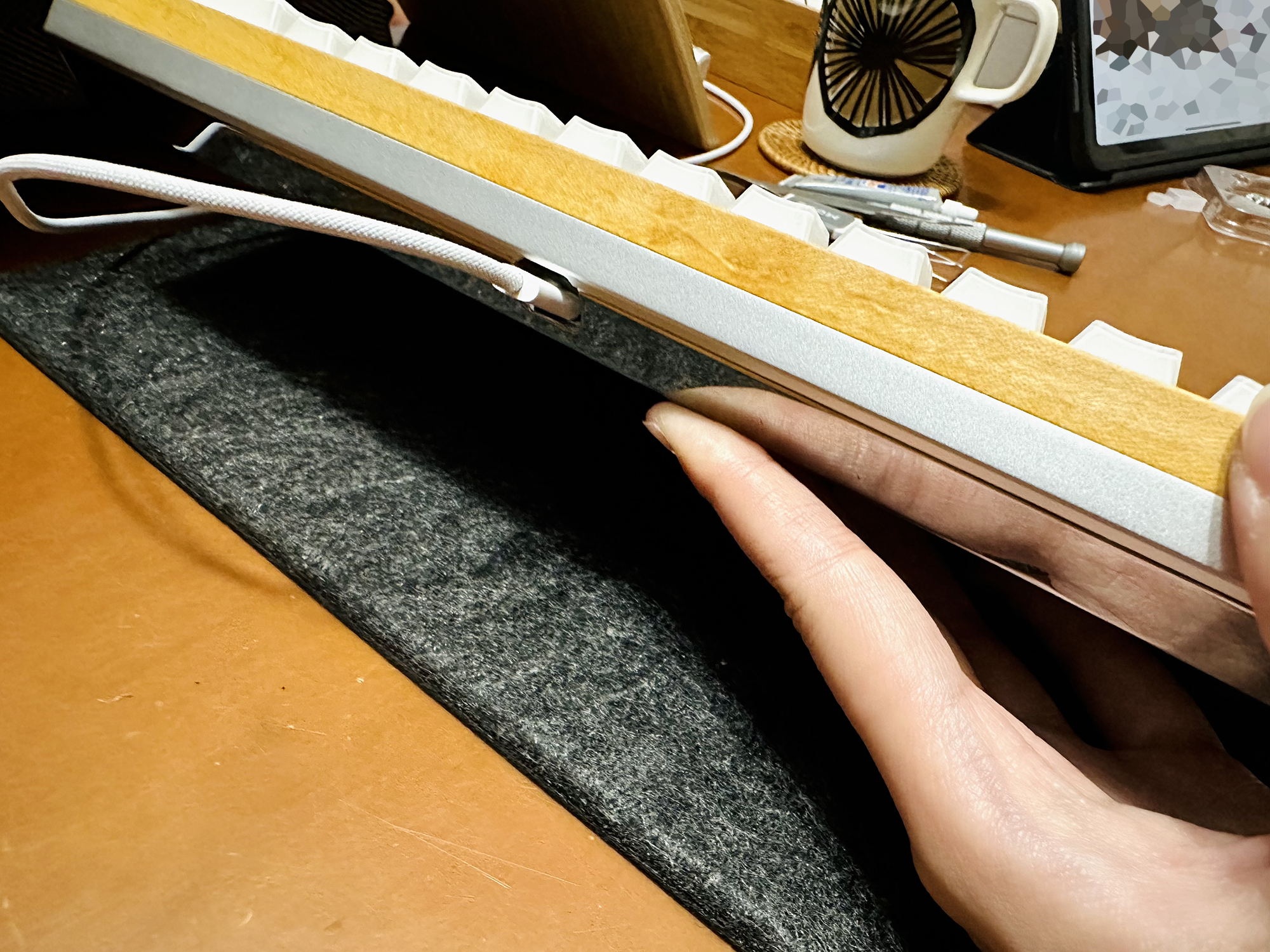

個人配有不同材質的飾條（楓木／黑鏡）
右邊那張在拍的時候還沒注意每個鍵帽的卡榫平衡，後來有校正過

https://images.plurk.com/7h7MLJcT0MUXhJDJPxBeEb.png

https://images.plurk.com/3m8DyAo6s2vOTxxyKqZtzs.png

Ayakii▨有在睡覺

@iloveneilgaimanbook

Mon, Feb 3, 2025 3:45 PM

Mon, Feb 3, 2025 3:48 PM

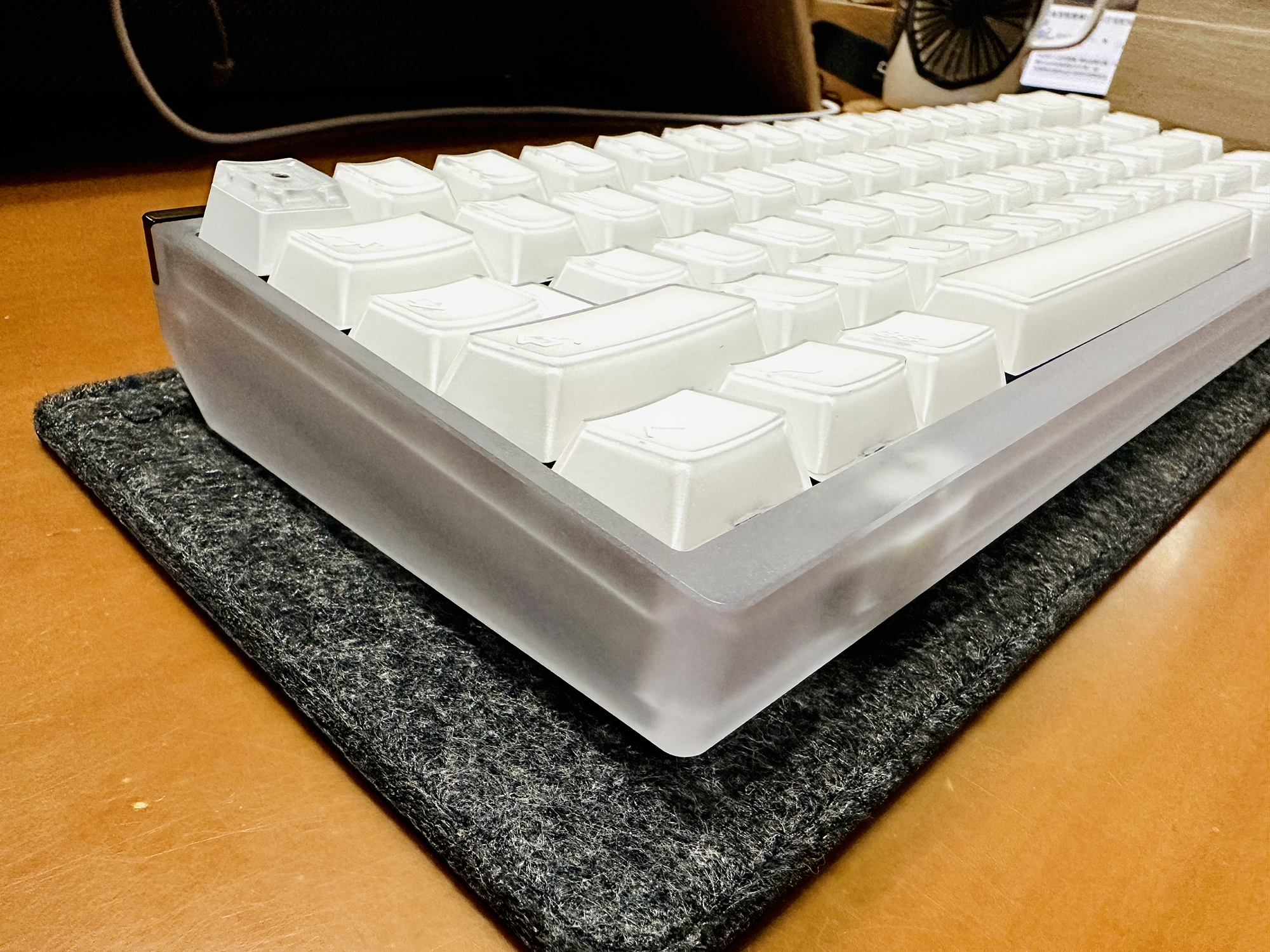

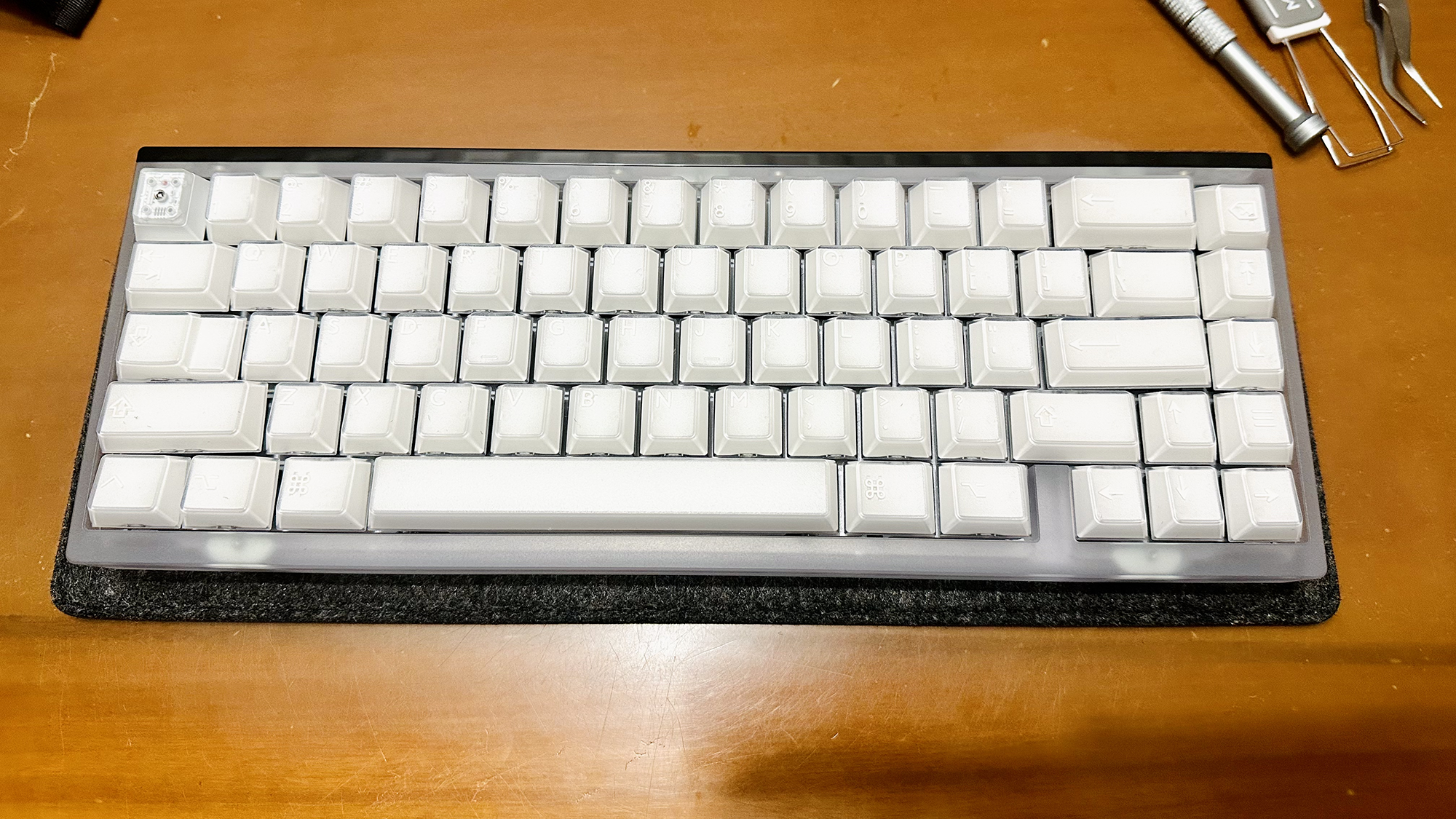

上蓋：電鍍鋁殼／半透明噴砂PC殼

https://images.plurk.com/147oDTTjJ3aQ1ZcFXOVTRf.png

https://images.plurk.com/xb3QwPEZu6OVT5J6BIhst.png

https://images.plurk.com/QEQZ5sLLRjF13P2b2oVVA.png

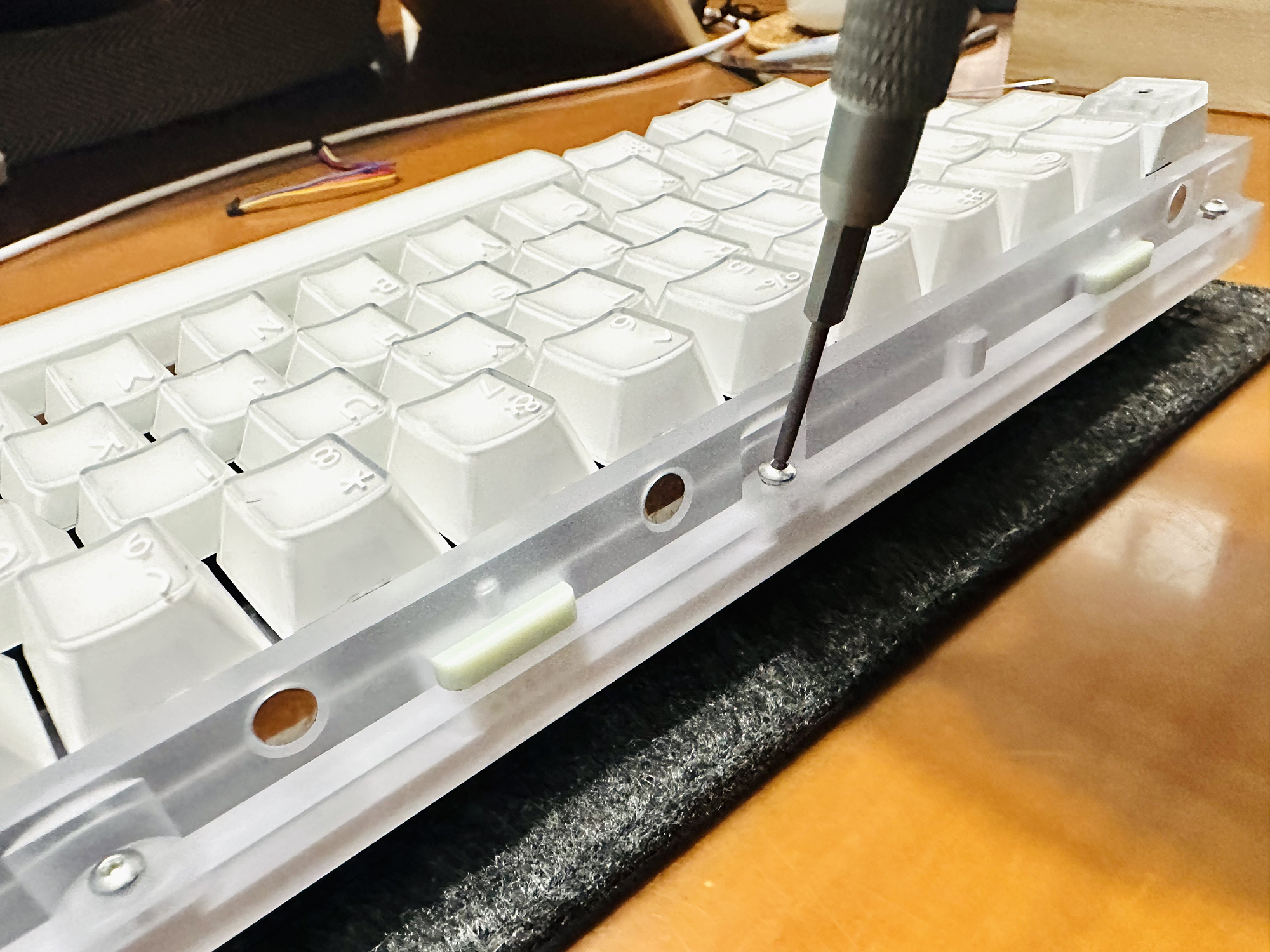

更換上蓋要用螺絲起子把底座和上蓋分開

https://images.plurk.com/20VX4gkfZiWQmVMmC3pIi4.png

Ayakii▨有在睡覺

@iloveneilgaimanbook

Mon, Feb 3, 2025 3:46 PM

Fri, Feb 7, 2025 2:23 PM

Ayakii🌦多忙 (@Ayakii06) on X

鍵盤試音（上傳到推特，藍天的檔案好像跑不出來）
是粒粒分明的感覺，個人空間的話用起來會蠻開心的

Ayakii▨有在睡覺

@iloveneilgaimanbook

Mon, Feb 3, 2025 3:46 PM

放一下這次個人看的官方說明文和教學影片

SixtyFive Guide 2024

Mode SixtyFive (2024) - Official Build Guide

How to Lube and Tune Mechanical Keyboard Stabilizers

Ayakii▨有在睡覺

@iloveneilgaimanbook

Mon, Feb 3, 2025 3:47 PM

Fri, Feb 7, 2025 3:10 PM

這次鍵盤的規格

底座：鏡面鋁殼
配重：銅塊
PCB：熱插拔
定位板：鋁定板
衛星軸：Durock V2-Black
上蓋：電鍍鋁殼／半透明噴砂PC
飾條：楓木／黑鏡
底座佩章：鏡面鋁板／黑色鋁板
軸體：MODE Tomorrow Tactile (60g，已廠潤)
鍵帽：Mud Musings二色成型X-ray鍵帽

Ayakii▨有在睡覺

@iloveneilgaimanbook

Mon, Feb 3, 2025 3:47 PM

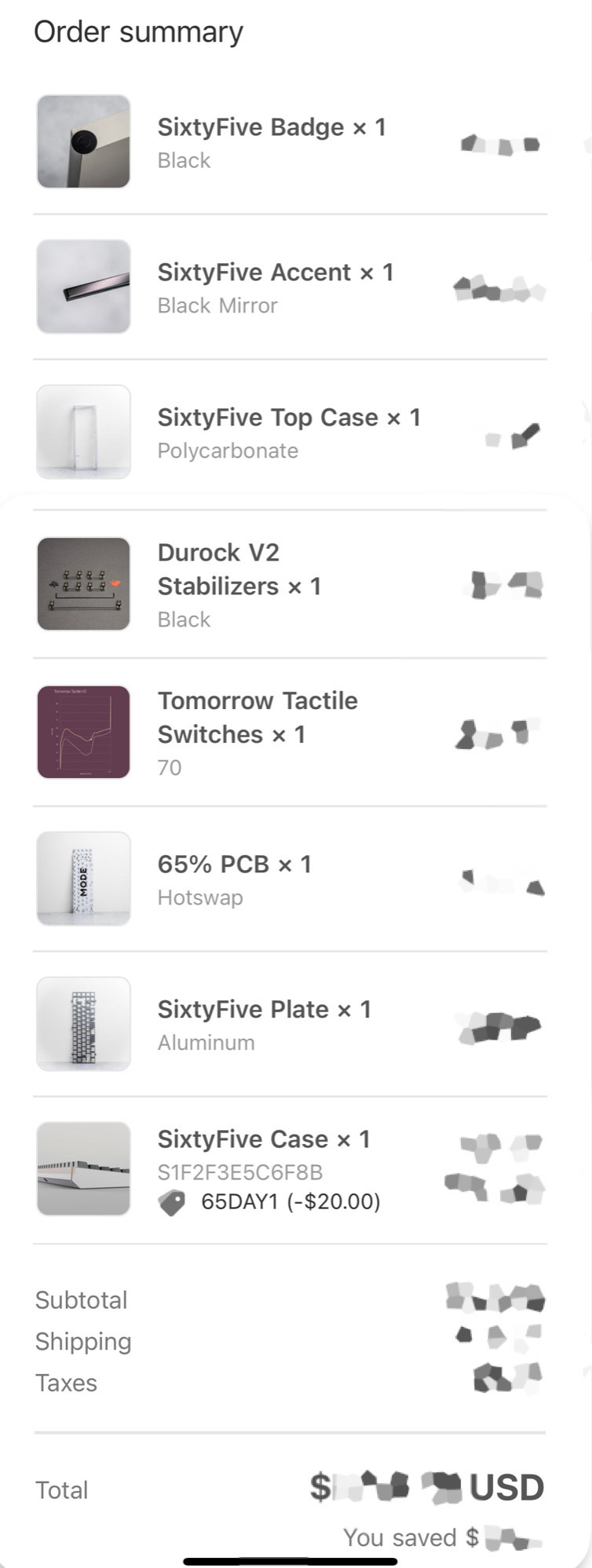

當時的訂單明細
