NVIDIA Blackwell終於上場了
這應該是NVIDIA第一次用上GPU的Chiplet來做GPU
Blackwell是由兩個Die組起來的大晶片,共有208 Billion (2080億) 個電晶體

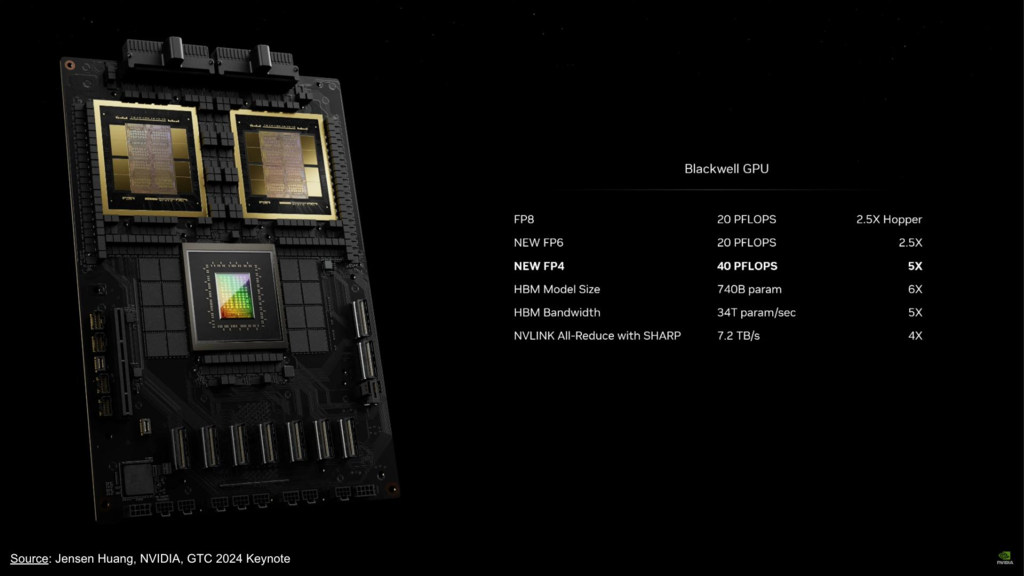

而兩個Blackwell GPU,和一個Grace CPU,可以組成一個GB200。再加上一些數字和演算法的改進,GB200最快可以達到之前最快的H200的
30倍速度
。
30X
DaveC
@davecode
Tue, Mar 19, 2024 1:20 AM
從製程來看,這次還是維持TSMC 4NP的製程,沒有跳到下一個製程節點。但是,兩個GPU die堆疊起來的大顆GPU、增強的HBM3e、加速的NVLINK SWITCH and SPINE。
看來這次Blackwell新晶片的發表,會是以先進封裝的提升,加上Scale out的架構 (所有節點間的串連),來達成最終NVIDIA Blackwell Platform整體系統的算力的提升。
DaveC
@davecode
Tue, Mar 19, 2024 1:20 AM
--- tsmc 昨天新聞 嘉義 CoWoS 廠。就是為了這些晶片。而且 CoWoS 2-3年內不會跑到外國設廠。因為這個太吃台灣的供應鏈了。
